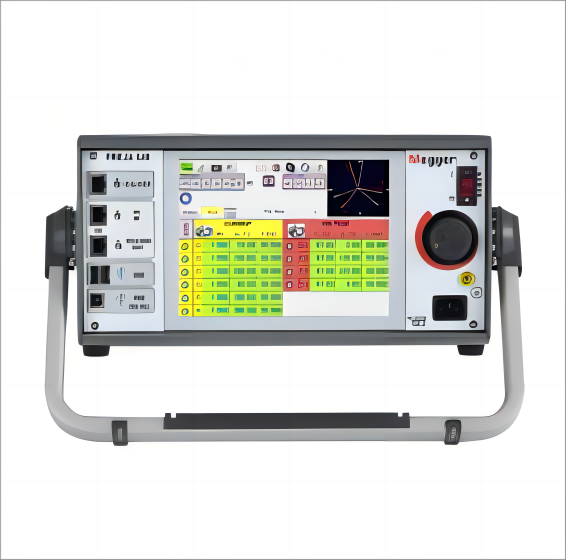

美國MEGGER　FREJA549繼保測試系統

型號：FREJA549繼保測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER FREJA549繼保測試系統由愛儀器儀表網代理，FREJA549是一款輕型便攜式通用繼電器測試設備，可提供多達 9 個電流通道。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

FREJA549繼保測試系統簡介：
?FREJA549是一款輕型便攜式通用繼電器測試設備，可提供多達 9 個電流通道。
?FREJA549可以通過內置觸摸屏用戶界面使用 FREJA Local 進行手動操作，或者通過 FREJA Win 軟完全使用電腦進行控制。
?內置用戶界面是Megger的第二代自動/半自動手動用戶界面，可運行 FREJA Local 軟件。高清大尺寸 TFT LCD 觸摸屏顯示器可輕松讀取信息，且具有全彩高分辨率，允許用戶方便快捷地手動執行穩態和動態測試。
?FREJA Local 內自帶用于自動測試的預置程序。
?FREJA549的菜單界面和觸摸屏功能按鈕可以讓用戶可方便快捷地選擇所需的測試功能。測試和結果可以保存至 FREJA Local 內存并下載到 USB 存儲器，用于傳輸或打印測試報告。
?進行全自動測試時，FREJA Win 軟件需要與 PC 結合使用。
?FREJA549自帶的各種程序幾乎可以測試所有的保護。由于測試裝置/結果已通過Microsoft Explorer 顯示器進行定期保存，因此您可以創建自己的測試對象體系。
?FREJA549擁有高輸出電壓和大電流的“智能”組合，前者用以測試高抗阻接地故障繼電器，后者用于測試所有機電、固態和數字過流繼電器，其中包括電壓控制過流保護、電壓抑制過流保護和方向過流保護。

FREJA549繼保測試系統特點：
?采用FREJA Win軟件進行全自動測試
?FREJA549具有直觀的高分辨率圖形觸摸屏幕，單機操作，無需使用 PC
?大電流、高功率輸出 - 每相功率為300VA時，電流可高達60A
?可提供多達9路電流，用于測試變壓器和母線差動繼電器
?動態GPS衛星同步的端到端測試功能

?IEC 61850測試功能

應用

FREJA 549系列主要用于二次側的測試，幾乎可以測試所有的保護繼電器。

FREJA可測試的繼電器舉例	ANSI® 號
距離保護繼電器	21
過勵磁保護	24
同步或同步檢測繼電器	25
低電壓繼電器	27
功率方向繼電器	32
低電流或低功率繼電器	37
失磁繼電器	40
負序過流繼電器	46
相序電壓繼電器	47
過電流/接地故障繼電器	50
反時限過電流/接地故障繼電器	51
功率因數繼電器	55
過電壓繼電器	59
電壓或電流平衡繼電器	60
方向過電流繼電器	67
DC過電流繼電器	76
相角測試或失步保護繼電器	78
自動重合閘設備	79
頻率繼電器	81
縱聯或載波線	85
差動保護繼電器	87

訂購信息
Description	Style Number
FREJA 549 Standalone: Includes: International power cord, IEC 61850 test capability, Transducer test capability, and test leads.	F549-30P2C1I1T1
FREJA 549 Standalone: Includes: International power cord, with IEC 61850 test capability, and test leads. Excludes: No transducer test capability	F549-30P2C1I1S1
FREJA 549 Standalone: Includes: International power cord, Transducer test capability, and test leads. Excludes: no IEC 61850 test capability	F549-30P2C1I0T1
FREJA 549 Standalone: Includes: International power cord, and test leads. Excludes: no IEC 61850 test capability, no transducer test capability	F549-30P2C1I0S1
FREJA 549 Standalone: Includes: International power cord and Transducer test capability. Excludes: no IEC 61850 test capability, no test leads	F549-30P2C1I0T0
FREJA 549 Standalone: Includes: International power cord, with IEC 61850 test capability. Excludes: No transducer test capability, no test leads	F549-30P2C1I1S0
FREJA 549 Standalone: Includes: International power cord. Excludes: no IEC 61850 test capability, no transducer test capability, no test leads	F549-30P2C1I0S0
Included Software – Every unit comes with the PC version of the FREJA Local software called FREJA Remote.	84835
Optional Software	84673
FREJA Win
Included Standard Accessories
Power Cord - Depending on the style number, the unit will come with one of the following,
Line cord, NEMA	90015-267
Line cord, Continental Europe with CEE 7/7 Schuko Plug	90015-268
Line cord, International color coded wire	90015-269
Line cord, United Kingdom	90015-270
Ethernet cable for interconnection to PC, 210cm (7 ft.) long (Qty. 1 ea.)	90003-594
Instruction manual (digital copy)	84624

產品規格FREJA 549
規格適用于30分鐘預熱時間后的電阻負載，標稱電壓電源和環境溫度+ 25°C±3°C（77°F±5.4°F）。所有硬件數據均為滿量程值。規格如有更改，恕不另行通知。
環境
應用領域	在高壓的變電站和工業環境。
溫度操作存儲和運輸濕度	0°C to -50°C (32°F to +122°F) -25°C to +70°C (-13°F to +158°F) 5% – 90% RH, non-condensing
高度（可操作）	3000 m Full duty cycle up to 2000 m. 基于內部超溫保護的海拔高度>2000米的占空比限制。
CE 標志
EMC	EN 61326:2006
LVD	EN/IEC 61010-1:2001(Second Edition)
一致性標準
沖擊	EN/IEC 60068-2-27
振動	EN/IEC 68-2-6
過境下降	ISTA 1A
自由落體	EN/IEC 60068-2-32
下降/ 上升	EN/IEC 60068-2-31
一般
主要輸入	100 - 240 Volts AC, 50/60 Hz
能量消耗	1800 VA
外形尺寸	337 W x 172 H x 273 D mm 13.25 W x 6.75 H x 10.75 D in.
重量	19.2 kg (42.65 lb.)
顯示	TFT LCD Touch Screen
語言	English, French, German, Spanish
通信接口	(3) Ethernet Ports (2) USB “A” Ports (1) USB “B” Port Bluetooth
AC 電壓幅值
準確度:	±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading +0.05 % range maximum
分辨率:	0.01
測試:	AC RMS
范圍:	30, 150, 300V
交流電流幅值
準確度:	±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading +0.05 % range maximum
分辨率:	0.001/0.01
測試:	AC RMS
范圍:	30, 60A
DC 電流幅值
準確度:	0.1% range typical,0.25% range maximum
分辨率:	0.01
測試:	RMS
范圍:	30, 150, 300V
DC 電流幅值
準確度:	±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading + 0.05 % range maximum
分辨率:	0.001/0.01
測試:	RMS
范圍:	30A
交流電流模式下的可轉換電源
準確度:	±0.05 % reading + 0.02 % rangetypical, ±0.15 % reading + 0.05 % range or ±12.5 mA whichever is greater
分辨率:	0.001
測試:	AC RMS
范圍:	5, 15A
相角
范圍:	0.00 to 359.99 degrees, Counter Clock Wise, orClock Wise rotation, or 0.00 to ±180.00 degrees
準確度:	±0.02° typical, ±0.25° max at 50/60 Hz
頻率	輸出模塊提供一個可變頻率輸出以下范圍和準確性。
DC	0.001 to 1000.000 Hz 輸出放大器可以提供一系列的瞬態信號 DC to 10 kHz for transient playback using COMTRADE files.
Resolution*:	.0001/.001 Hz
頻率精度:	2.5 ppm typical 25 ppm 0° to 50° C, at 50/60 Hz
DC IN 輸入( 可選的傳感器功能）
DC IN Volts
范圍:	0 to ±10 V DC
準確度:	±0.001% reading + 0.005% rangeTypical ±0.003% reading + 0.02% range Max
分辨率:	0.001
測試:	Average
DC IN Amperes
范圍:	0 to ±1 mA DC 4 to ±20 mA DC
準確度:	±0.001% reading + 0.005% rangeTypical ±0.003% reading + 0.02%range Max
分辨率:	0.001
測試:	Average
