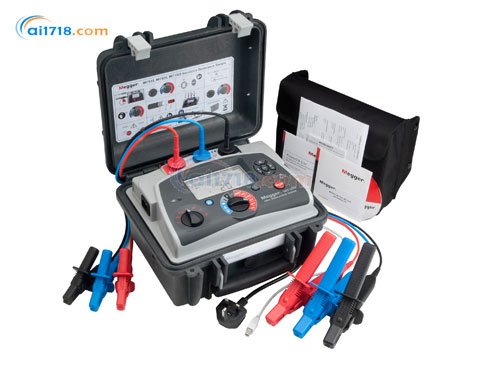

美國MEGGER　S1-1568絕緣電阻測試儀s1-568總代現貨

型號：S1-1568絕緣電阻測試儀s1-568總代現貨

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

*代理美國MEGGER S1-1568絕緣電阻測試儀由愛儀器儀表網代理，S1-1568適用于發電、輸電和配電行業的電力公司和服務公司，可用于電纜、變壓器、電動機/發電機、斷路器和套管等電氣的絕緣電阻測量，擁有*的充電電流、噪聲抑制能力和軟件濾波功能，在極端高干擾的環境中,也能夠*測量絕緣電阻，使其成為目前市場頂端的DC絕緣電阻測試儀，可以遠程操作，方便安全?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

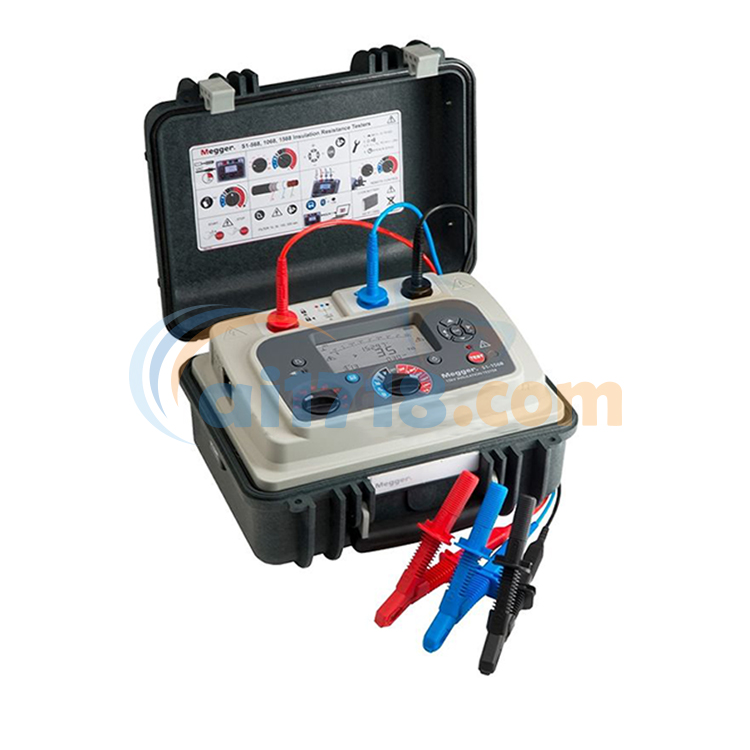

S1-1568絕緣電阻測試儀產品簡介：

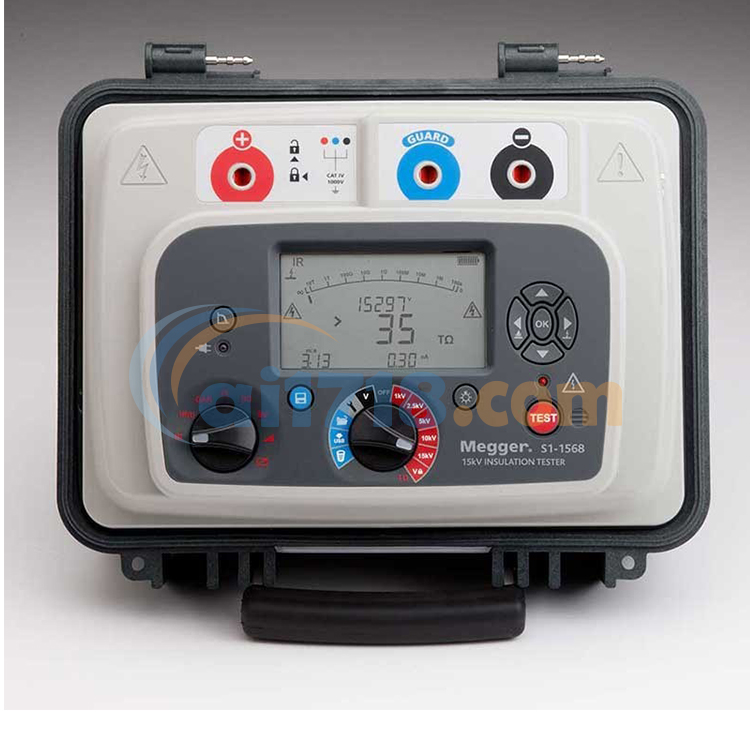

儀器的使用效率是S1-1568的側重點，其擁有快速充電電池，并且當電池用盡時可以通過AC電源運行。直觀的用戶界面使用戶不用花時間去記住如何操作。兩個旋轉開關可以實現簡易的操作，大的背光屏可以同時顯示多個測試結果。蓋子上印有快速開始測試指導圖，有效地輔助新用戶進行儀器的操作。

同時儀器的設計將安全性也考慮在內，S1-1568絕緣電阻測試儀的安全性達到海拔4000米以內CAT IV 1000 V的安全等級；儀器的遠程控制功能會受到制造商和維修人員的歡迎，這個功能使他們可以在工廠的房間里進行自動電阻測試，也使得變電站的技術人員可以在一個更舒適和安全的距離完成測試。

S1-1568絕緣電阻測試儀擁有雙層外殼設計，堅固的外殼保護儀器免受撞擊和掉落造成的損壞，內殼有防火的作用。箱子的IP等級能夠防止在運輸和存儲過程中水分和灰塵的侵入。儀器盒蓋上夾有測試線袋，確保任何時候測試線都和儀器在一起。為了增加測試端的方便性，盒蓋是可以移除的。
絕緣測試模式下有五種現成的輸出電壓以及一個用戶自設的輸出電壓范圍可供選擇。預定義的絕緣診斷測試方式有極化指數（PI）、電介質吸收比（DAR）、電介質放電（DD）、步進電壓（SV）和升壓測試。
*存儲器能夠包含帶時間/日期烙印的測試結果，并且能夠將數據作為日志記錄，將結果調到屏幕。完全隔離的USB接口或板載藍牙接口可將數據安全地下載到Megger的設備管理軟件，「下載和數據庫軟件」版、*版或入門版。
帶雙層絕緣的測試線， 3kV的夾子絕緣等級與中型夾單層絕緣時6 kV的性能相當，5 kV時與大型夾單層絕緣時的10 kV性能
相當。15 kV測試線的夾子絕緣等級為15 kV。

S1-1568絕緣電阻測試儀產品特點：
■ S1-1568測量*高達35 TΩ（15 kV）的絕緣電阻
■ 大電流 — 6 mA短路電流
■ 高性能噪聲抑制 — 抵御8 mA噪聲
■ 四種軟件濾波器：10s，30s，100s，200s
■ S1-1568符合海拔4000米以內CAT IV 1000 V安全標準
■ 通過USB電纜進行遠程控制
■ 通過USB電纜或藍牙進行內存數據導出
■ S1-1568絕緣電阻測試儀帶時間的絕緣電阻診斷，包括IR，DAR，PI，DD，SV和升壓測試
■ 帶自動背光的大LCD顯示屏
■ 電壓功能（30 V到660 V）AC或DC
■ *存儲器功能，調用數據到屏幕，帶日期/時間印跡的結果
■ 「下載和數據庫軟件」入門版設備管理軟件

■ 可選擇記錄溫度和濕度（另外測量）

S1-1568絕緣電阻測試儀產品應用：

■ 絕緣電阻 (IR)測試是一個定量測試，它反映了試品的電氣絕緣效能
■ 其應用包括電纜、變壓器、電動機/發電機、斷路器和套管等

■ 普通絕緣測試為“點測試”，一個1分鐘IR測試和一個10分鐘極化指數(PI)測試，PI即R10min/R1min的比值，與溫度無關

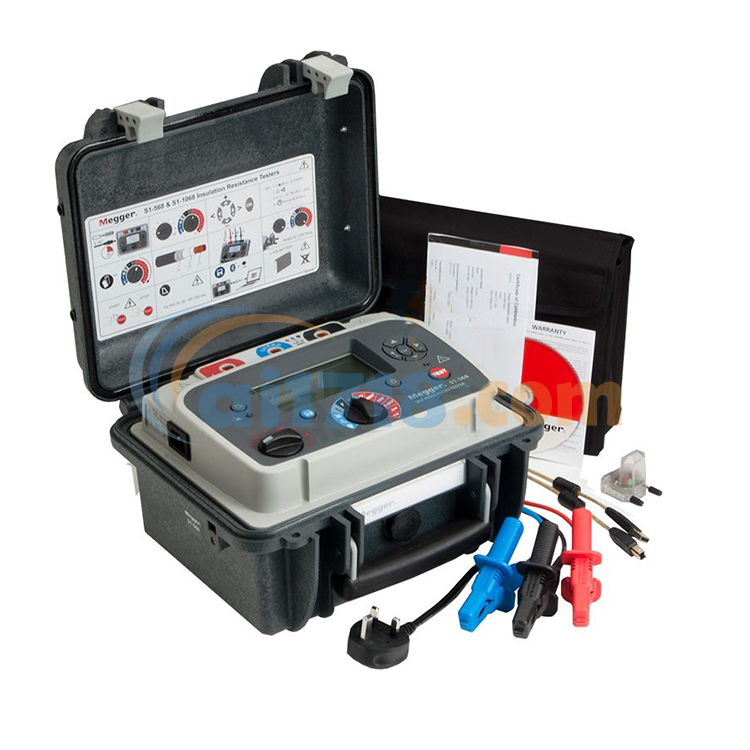

S1-1568絕緣電阻測試儀配置清單：

■ S1-1568主機

■ 產品CD

■ 電源線

■ USB線

■ 遠程通信信號器

■ 3*3m測試線

■ S1-1568說明書

■ S1-1568出廠證書

訂購信息
Item (Qty)	Cat. No.
S1-568-UK	1003-017
S1-568-EU	1003-018
S1-568-US	1003-019
S1-568-AU	1003-020
S1-1068-UK	1003-008
S1-1068-EU	1003-009
S1-1068-US	1003-010
S1-1068-AU	1003-011
S1-1568-UK	1002-892
S1-1568-EU	1002-893
S1-1568-US	1002-894
S1-1568-AU	1002-895
Included Accessories (all models)
Safety Warning Sheet Product information CD, includes "Download and Database Software", Power lead Screened USB cable with filters Remote control indicator beacon
Included Accessories (specific models)
3m leadset x 3, medium insulated clips (S1-568, S1-1068)	6220-820
3m leadset x 3, large insulated clips (S1-568, S1-1068)	6220-811
3m leadset x 3, large 15 kV insulated clips (S1-1568 only)	1002-949
Optional Accessories - HV test lead sets (S1-568, S1-1068 only)
3m leadset x 3, medium insulated clips	6220-820
3m leadset x 3, large insulated clips	6220-811
3m leadset x 3, bare clips	8101-181
8m leadset x 3, bare clips	8101-182
15m leadset x 3, bare clips	8101-183
Screened - HV test lead sets (S1-568, S1-1068 only)
3 m, 5 kV screened un-insulated small clips	6220-835
15 m, 5 kV screened un-insulated small clips	6311-080
3 m, 10 kV screened un-insulated small clips	6220-834
10 m, 10 kV screened un-insulated small clips	6220-861
15 m, 10 kV screened un-insulated small clips	6220-833
Other
CB101, 5 kV Calibration Box	6311-077
Calibration Certificate - CB101	1000-113
UKAS calibration Certificate - CB101	1000-047

S1-1568絕緣電阻測試儀電氣規格：

電壓輸入范圍
S1-568, S1-1068	90 - 264 V rms, 50/60 Hz, 100 A
S1-1568	90 - 264 V rms, 50/60 Hz, 200 A
電池	11.1 V, 5.2Ah 符合IEC62133:2003標準(S1-1568 有2個電池)
電池容量S1-568	通常情況下能在5 kV，100 MΩ負載下持續6個小時
電池容量S1-1068	通常情況下能在10 kV，100 MΩ負載下持續4.5個小時
電池容量S1-1568	通常情況下能在15 kV，100 MΩ負載下持續4.5個小時
充電時間	深充電2.5小時，正常充電2小時
30分鐘快速充電	充電完成后，在 5kV、100 MΩ負載下持續測試1個小時
測試電壓	250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL

用戶自定義測試電壓：
40 V到1 kV，10 V每步
1 kV到5kV，25 V每步
5 kV到15 kV，25 V每步
輸出電壓精度	+ 4 %, - 0 %, ±10 V （1 GΩ，0°C 至 30°C)
測試電阻精度：
S1-568	10 kΩ 至 15 TΩ
S1-1068	10 kΩ 至 35 TΩ
S1-1568	10 kΩ 至 35 TΩ

測試電阻精度 (23 °C)
精度由 1 MΩ 至
S1-568	5000 V	2500 V	1000 V	500 V	250 V
±5% to	1 TΩ	500 GΩ	200 GΩ	100 GΩ	50 GΩ
±20% to	10 TΩ	5 TΩ	2 TΩ	1 TΩ	500 GΩ
S1-1068	10 kV	5000 V	2500 V	1000 V	500v
±5% to	2 TΩ	1 TΩ	500 GΩ	200 GΩ	100 GΩ
±20% to	20 TΩ	10 TΩ	5 TΩ	2 TΩ	1 TΩ
S1-1568	15 kV	10 kV	5000 V	2500 V	1000 V
±5% to	3 TΩ	2 TΩ	1 TΩ	500 GΩ	200 GΩ
±20% to	30 TΩ	20 TΩ	10 TΩ	5 TΩ	2 TΩ

屏蔽性能	在100 MΩ負載下屏蔽500 kΩ漏電阻產生1%的測試誤差
模擬顯示范圍	100 kΩ 至 10 TΩ
數字顯示范圍	10 kΩ 至 35 TΩ
短路電流	6 mA
絕緣*報	100 kΩ 至 10 GΩ
電容充電，電池供電	5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF
電容充電，電池供電	5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF
電容充電，電源供電	5 kV， < 1.5 s / μF，10 kV， < 2.7s / μF，15 kV， < 4 s / μF
電容放電：
5 kV 至 50 V	< 120 ms/μF
10 kV 至 50 V	< 250 ms/μF
15 kV 至 50 V	< 3500 ms/μF
電容范圍（>500V）:
S1-568	10 nF 至 25 μF
S1-1068	10 nF 至 25 μF
S1-1568	10 nF 至 50 μF
電容精度 (23 °C)	10 nF 至 10 μF : ±10% ±5 nF
電流測試量程	0.01 nA 至 8 mA
電流測量精度 (23 °C)：所有電壓下±5% ±0.2 nA干擾抑制：
S1-568	1200 V至5 kV下8 mA
S1-1068	2560 V至10 kV下8 mA
S1-1568	2800 V至15 kV下8 mA
軟件濾波器	4種濾波器選擇10 s, 30 s, 100 s, 200 s
電壓表量程	30 V 至 660 V ac或dc,45 Hz – 65 Hz
電壓表精度	± 3%, ± 3V
計時范圍	大99分59秒,小15秒
內存容量	11個小時每5s不間斷記錄
測量領域	IR, IR(t), DAR, PI, SV, DD,升壓測試
接口	B型USB，藍牙
實時輸出	USB，1 讀數/秒（電壓、電流和電阻）
遠程控制	通過USB電纜實現環境狀況
海拔	S1-568, S1-1068: 3000 m；S1-1568: 4000 m
操作溫度	-20 °C 至 50 °C
儲藏溫度	-25 °C 至 65 °C
濕度	90%RH@40 °C 不凝結
保護等級	IP65（蓋子合上時），IP40（蓋子打開時）
總體規格
Safety	符合IEC 61010-1,CATIV 600 V 至 3000 m (5 kV, 10 kV型號);CATIV 1000 V 至 4000 m (15 kV型號)
EMC	符合IEC61326-1標準
大小	285 mm x 181 mm x 315 mm (5 kV & 10 kV型號) 305 mm x 194 mm x 360 mm (15 kV型號)
重量	4.5 kg (5 kV, 10 kV), 6.5 kg (15 kV型號)
S1-568/S1-1068/S1-1568絕緣電阻測試儀說明文檔
