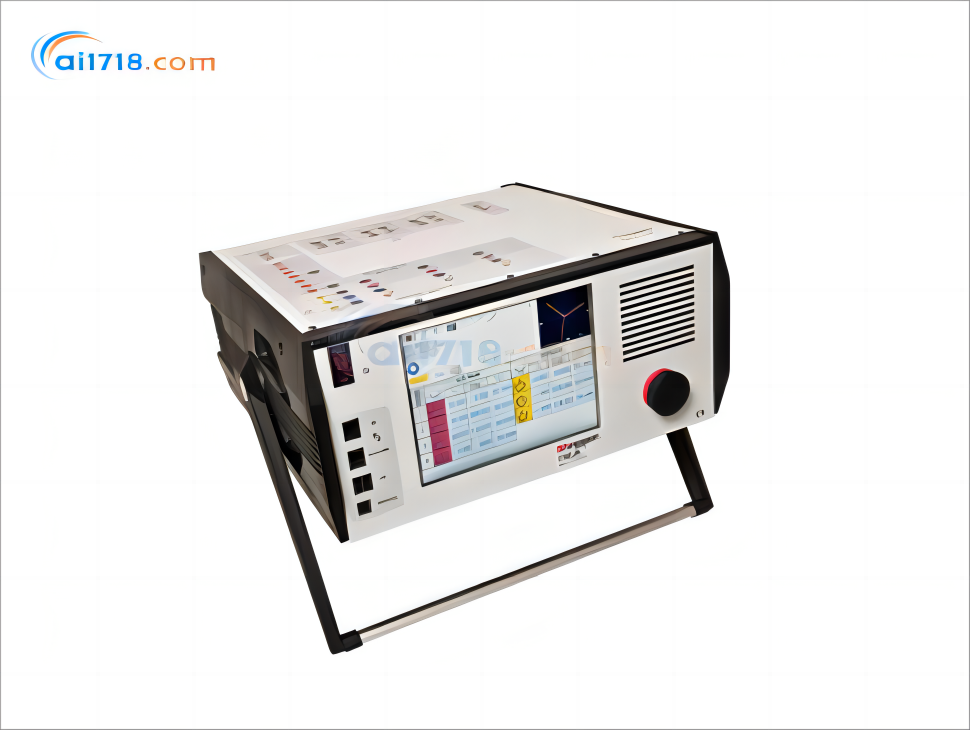

美國MEGGER　FREJA400系列繼電保護測試系統

型號：FREJA400系列繼電保護測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER FREJA400系列繼電保護測試系統由愛儀器儀表網代理，FREJA400堅固的硬件設計是專為在廣闊的溫度范圍的現場使用而設，帶智能軟件進行快速測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

FREJA400系列繼電保護測試系統產品簡介：
?FREJA400系列是Megger繼電器測試設備的新成員，它快速和易于使用
?堅固的硬件設計是專為在廣闊的溫度范圍的現場使用而設，帶智能軟件進行快速測試
?儀器具有兼容高電壓和高電流的「智能」組合，可測試所有機電、固態和數字過流繼電器，包括電壓控制、電壓抑制和定向過流
?帶有三個電流發生器和四個電壓發生器，設備為三相保護系統的調試提供了完整的三相測試系統
?FREJA406可以提供6道電流，而FREJA409可以將電壓通道轉化為電流，提供9道電流
?發生器還可在電壓和電流通道提供高功率，能測試幾乎所有類型的保護繼電器

產品特點：
?使用FREJA贏軟件全自動測試
?電腦操作或單獨使用直觀的圖形觸摸屏
?每相高電流，高功率輸出（60 A / 300 VArms）
?FREJA 409提供了3×120 A的三相配置模式
?FREJA 406提供了6個電流，FREJA 409提供9電流變壓器差動測試

?IEC 61850測試能力

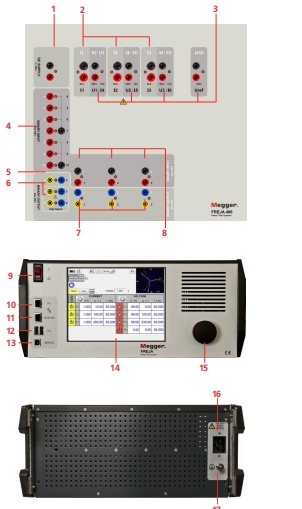

特性和優點

1. DC電源。5到250 V DC可變輸出，100 W（*大4 A）
2. 電流輸出
? FREJA 403
*高3通道60 A，每相300 VA
? FREJA 406
*高6通道，3 × 60 A 和3 × 15 A
? FREJA 409
*高9通道，6 × 60 A 和3 × 15 A
3. 電壓輸出
? FREJA 403/406/409
*高四通道300 V，150 VA
? FREJA 406/409
三通道可轉換為每相15 A 120 VA的電流通道
4. 開關量輸入4、5、6、7、8、9、10。提供了7個額外的監測電
路。
5. 開關量輸出4。額定值為300 V AC/DC，8 A。
6. 開關量輸出5和6。高速，AC/DC電壓額定值為400V峰值，1 A。
7. 開關量輸出1、2和3。額定值為300 V AC/DC，8 A。
8. 開關量輸入1、2和3.額定值5到300 V AC/DC。
9. 電源開關。通電時發光。
10.以太網端口。PC連接的主要端口。
11.IEC61850。這個端口可以用來連接IEC 61850變電站母線，進行
IEC 61850設備的測試。
12.USB 端口。升級和檢索local人機界面的測試報告。
13.服務端口。
14.Local人機界面。TFT LCD，全彩觸摸屏。
15.撥盤。
16.電源輸入插座。100到240 V，50/60 Hz。
17.保護接地終端。

訂購信息
Item	Art. No.
FREJA 403 Standalone Excl. FREJA Win, excl. soft case, excl. test leads	CF-39000
FREJA 403 (with soft case) Incl. FREJA Win, soft case, test leads (GA-00033)	CF-39090
FREJA 403 (with flightcase) Incl. FREJA Win, flightcase, test leads (GA-00033)	CF-39091
FREJA 406 Standalone Excl. FREJA Win, excl. soft case, excl. test leads	CF-49000
FREJA 406 (with soft case) Incl. FREJA Win, soft case, test leads (GA-00033)	CF-49090
FREJA 406 (with flightcase) Incl. FREJA Win, flightcase, test leads (GA-00033)	CF-49091
FREJA 409 Standalone Excl. FREJA Win, excl. soft case, excl. test leads	CF-59000
FREJA 409 (with soft case) Incl. FREJA Win, soft case, 2x test leads (GA-00033)	CF-59090
FREJA 409 (with flightcase) Incl. FREJA Win, flightcase, 2x test leads (GA-00033)	CF-59091
Optional FREJA Win Software	CF-8203X
FREJA Win upgrade	CF-8282X
MGC IEC 61850 Megger GOOSE configuration software	CF-8401X
Optional accessories Multicable	GA-00105
Flight case	GD-00265
Soft case	GD-00315
Test lead set With touch-proof contacts. 4 x 0.25 m (0.8 ft) / 2.5 mm2 2 x 0.5 m (1.6 ft) / 2.5 mm2 10 x 2 m (6.5 ft) / 2.5 mm2 Weight: 1 kg (2.2 lbs).	GA-00033
GPS200 – MGTR The GPS receiver GPS200 – MGTR makes it possible to synchronize two or more FREJA to conduct endto-end testing. End-to-end testing provides quick, reliable results showing how two or more protection relay systems interact. The unit comes with a 15 m (50 ft) cable and an allweather antenna. Longer cables can be ordered.	CF-90150
Cable organizer Velcro straps, 10 pcs.	AA-00100

FREJA 400系列規格
電阻性負載、額定電壓以及+25°C ± 3°C的環境下30分鐘熱機后規格有效。所有硬件數據都與實物相同。規格會在不經意間產生變化。
環境
應用場合	儀器可在高壓變電站和工業環境下使用
溫度
運行	0°C to +40°C (32°F to +104°F)
存儲和運輸	-25°C到+70°C (-13°F到+158°F)
濕度	5% – 90% RH, 不凝結
海拔（操作）	3000m 2000米以內可滿負荷操作。在海拔大于2000米后，由于內部高溫保護，負荷會有限制。
CE標識
EMC	EN 61326:2006
LVD	EN/IEC 61010-1:2001（第二版）
常規
電源電壓	100 – 240 V AC, 50–60 Hz
功率	2400 VA
尺寸
儀器	400 x 175 x 420 mm (15.7” x 6.9” x 16.5“)
運輸規格	514 x 499 x 280 mm (20” x 19.7” x 11”)
重量
儀器（403,406）	18 kg (39 lbs)
儀器 (409)	21 kg (46 lbs)
運輸箱	10 kg (22 lbs)
顯示器	LCD
通信接口	以太網
測量單元
開關量輸入 – 開始/停止/監測門狀態
為了監測繼電器觸點的動作或SCR的跳閘，輸入門帶有連續性指示燈。當探測到連續性時燈會發光。除了能用作干/濕觸點，開關量輸入也可通過編程來觸發開關量輸出序列。
輸入額定值	< 300 V AC / DC
計時器
時間監測輸入是用于監測和為輸入信號計時，與事件記錄儀類似。除此之外，開關量輸入控制使用戶能夠執行邏輯和或功能，并且有條件地控制開關量輸出繼電器實時模擬斷路器的跳閘、重合閘和載波控制操作。時間可以以秒或工頻周期數顯示，量程和分辨率如下：
秒	0.0001到99999.9（自動量程）
周期數	0.01到99999.9（自動量程）
精度
典型	讀數的±0.001%
*大	40°C下大±2位低位數字或讀數的±0.005%
開關量輸出	FREJA 400系列擁有獨立的、電氣隔離的輸出繼電器觸點，來*地仿真繼電器或來自電力系統的輸入，從而測試已從電力系統解除的繼電器。開關量輸出可仿真通常常閉和常開觸點以測試斷路器失效的原理。開關量輸出可以根據輸入邏輯改變狀態。
大電流輸出繼電器：	輸出1、2和3
AC額定值	*大400 V，8 A，2000 VA
DC額定值	*大300 V，8 A，80 W
響應時間	<10ms
高速輸出繼電器
AC/DC額定值	400 V峰值，*大1 A
響應時間	通常< 1 ms
DC電源	FREJA 406包含了一個輔助直流，可輸出5到250 V，100 W，*大4 A的可變DC電壓輸出，從而提供了具有給繼電器供電的額外電源。電壓輸出通過FREJA Local進行控制。
輸出部分
每一條輸出通道可產生各種輸出波形，如DC、正弦波、帶一定百分比各種相位的諧波的正弦波、半波、占空比可變的方波、指數衰減波、記錄在數字故障記錄儀或帶有波形記錄能力的示波器或符合COMTRADE標準格式EMTP/ATP程序中記錄的周期性的暫態波形。
保護	電壓輸出有短路保護和防止長時間過載的過熱保護；電流輸出有開路保護和防止長時間過載的過熱保護。
測量	輸出參數例如AC電流、AC電壓、DC電壓和DC電流以及時間可被測量，并同時顯示在彩色TFT LCD觸摸大顯示屏上。AC和DC的輸出顯示了在初始化輸出前大致的電壓和電流。
AC電壓幅值
精度	典型為±0.05%讀數+0.02%量程范圍，*大為±0.15%讀數+0.05%量程范圍
分辨率	0.01
測試參數	AC RMS
量程	30, 150, 300 V
AC電流幅值
精度	典型為±0.05%讀數+0.02%量程范圍，*大為±0.15%讀數+0.05%量程范圍
分辨率	0.001 / 0.01
測試參數	RMS
量程	30, 150, 300 V
DC電流幅值
精度
典型	±0.05%讀數+0.02%量程范圍
*大	±0.15%讀數+0.05%量程范圍
分辨率	0.001 / 0.01
測試參數	RMS
量程	30A
AC電流模式下可變電源
精度
典型	±0.05%讀數+0.02%量程范圍
*大	±0.15%讀數+0.05%量程范圍
分辨率	0.001
測試參數	ACrms
量程	5 A, 15 A
輸出
所有的輸出不隨電源電壓和頻率的突然變化而變化，這樣即使主電源有什么突然變化，輸出是穩定的，并且負載阻抗的變化也不影響輸出。
FREJA 406有3條電壓通道可轉換成電流通道，從而提供高達六個電流源。三條大電流/高功率，另外三條能提供小電流/高功率輸出。
