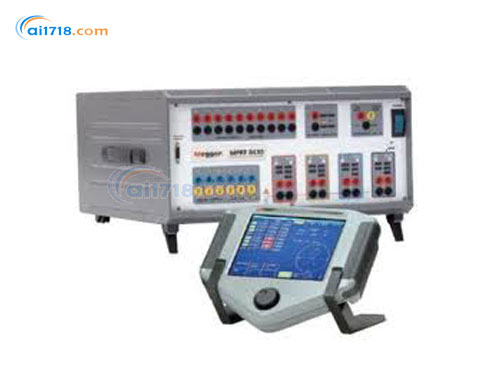

美國Megger MPRT繼電保護測試系統由愛儀器儀表網代理，本產品是簡化了復雜繼電器的手動測試過程的測試系統，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介
·獨特的全新TouchView Interface (TVI) 簡化了復雜繼電器的手動測試過程
·超靈活輸出設計提供*多４路電壓和電流或８路電流
·用戶可自己設計結構，每個系統可根據用戶需求設定
·包括全自動測試功能，使用AVTS軟件(版本3.0)

·MPRT系統包括： 電源盒，TouchView Interface (TVI) 觸摸屏，AVTS軟件
·電源盒是系統的核心，它采用了一系列新功能包括獨特的電壓和電流產生發生 (VI-Gen) 裝置并做成一個放大器模塊，利用多個Vi-Gens可提供４路電壓和電流或８路電流的靈活性
·MPRT電源盒也結合了４個通訊接口和一個新的恒功率輸出 (CPO) 功能，每部儀器都是基于用戶特殊的測試要求而設置的
·TouchView Interface (TVI) 觸摸屏和AVTS基本軟件構成了系統的大腦

·用戶可通過TVI彩色觸摸顯示器使用內置和預設的測試程序，快捷容易地為日常繼電器進行手動和半自動測試

·用戶也可以利用AVTS 基本軟件進行全自動測試

產品特點
·大屏幕彩色LCD觸摸顯示屏：
TVI的特點是使用方便，讀數簡單，并提供了手動控制設置，顯示測得的電流，電壓，相角和頻率值。根據使用的顯示屏有時會顯示計算出來的Ohms，Watts，WARˊs，和功率因數。顏色對比是強調很重要的信息。這*減少了人為的錯誤和測試繼電器的時間。
·高分辨率和*度：
TVI有一個測量輸出和一個計時器提供非常高的*度。高*度能擴展測試其他繼電器的能力，例如變頻器。
·大內存：
TVI提供了很大的內存去儲存實驗和測試結果，減少測試時間和不需要使用紙張。
·固態和動態測試性能：
不論是通過手動還是自動控制，MPRT都能為繼電器保護提供固態和動態測試。能存儲包括直流偏移量和諧函數的可設計波形。
·顯示屏操作迅速：
在顯示屏上的觸摸按鈕使操作非常簡單，并且單一按鈕操作能節約測試時間和把人為失誤減至*小。
·產生數字電壓和電流正弦波：
MPRT的輸出是不會隨著輸入電壓或者頻率的突然改變而改變的，這會減少測試*度和減少測試時間。
·進行瞬時測試：
通過符合IEEE-C37.111標準的EMEP/ATP模擬來發現并修理故障。
·進行端到端測試：
使用AVTS軟件和一個輕便的GPS衛星接受器，MPRT能夠進行衛星同步端到端動態或者是瞬時測量。能夠?qū)ζh地區的保護設備提供同步測試。
·輸出頻率范圍廣：
電流和電壓通道的輸出頻率可以在直流到3KHz這個范圍內設置。一般的測試頻率是25Hz，50Hz，60Hz，和100Hz，他們都很容易設置和控制。
·RS-232端口：
RS232端口提供了一個自動完成測試的接口。
·USB端口：
和RS232端口功能一樣，為有的電腦沒有RS232端口而準備的 。
·以太網端口：
以太網端口提供了一個高速電腦連接接口。他可以快速的把波形數據都下載下來。
·IEEE-488GPIN端口：
IEEE-488GPIN端口是OEM控制儀器的*端口。在和其他帶有IEEE-488端口的設備連接的時候，這個端口是*。它也能提供高速的數據下載。
·通用輸入電壓：
從100到240V，50/60Hz，事實上MPRT能使用上任何標準電源供電。
·電池模塊：
MPRT的電池模塊可以提供24，48，125和250V的直流輸出電壓。不需要額外提供一個單獨的直流電源。
·錯誤立即指示：
當輸出振幅和波形錯誤的時候，*會有顯示和聲音提示有錯誤發生。
·模塊式設計：
在系統重組和維護時，通過插上和滑行輸出模塊*可以完成。
·副接口：
給其他的MPRT單元提供接口。
·MPRT模塊8430：
提供高達300V rms，150VA和30A rms，200VA/相。甚至能提供足夠的電壓對高瞬時過電壓繼電器進行測試。有很高的VA輸出，這個單元能用來測試很多繼電器。
·MPRT模塊8415：
提供高達150V rms，150VA和15A rms，200VA/相。這個較便宜些的是和1A 二次CT一起來測試繼電器的理想一起。當設置使用四個通道時，電流放大器能被并列在一起提供*大60A或者800VA輸出，用來測試瞬時過電流繼電器。有很高的VA輸出，這個單元能用來測試很多繼電器。

儀器應用
·MPRT是特別為測試電源設備，重型工業，電業等的各種繼電保護裝置而設計的
·它能應用在*設備，各種海空設備，大型的復雜建筑物
·一些需要儀器使用簡單，功能多的公司現在都在使用它，它可以幫助你提高工作效率

輸入

電壓100 到 240V AC, 1?, 50/60 Hz, 2100 VA.
輸出
所有的輸出都獨立于線電壓和頻率的改變。這*提供了不受電源改變而改變的穩定輸出。所有的輸出都已經校準好了，所以不受負載阻抗變化而影響。每一個輸出模塊都是由電流放大器和電壓放大器組成的。電壓放大器有可能被更改成一個電流源。因此，每一個放大模塊都有可能用來測試電流差動繼電器。
輸出電流
下面的規格說明包含了MPRT 8415和MPRT 8430模塊。額定輸出如下：
·8430模塊
·每相:
輸出電流        功率       *大V
4 Amperes      200 VA      50.0 Vrms
7.5 Amperes    200 VA      26.7 Vrms
15 Amperes     200 VA      13.4 Vrms
30 Amperes     200 VA      6.67 Vrms
DC 200 Watts
·并聯倆個電流:
輸出電流        功率        *大 V
8 Amperes       400 VA     50.0 Vrms
15Amperes       400 VA     26.7 Vrms
30 Amperes      400 VA     13.4 Vrms
60 Amperes      400 VA     6.67 Vrms
·并聯三個電流:
輸出電流        功率       *大 V
12 Amperes     600 VA     50.0 Vrms
22.5Amperes    600 VA     26.7 Vrms
45 Amperes     600 VA     13.4 Vrms
90 Amperes     600 VA     6.67 Vrms
·并聯四個電流:
輸出電流        功率        *大 V
16 Amperes     800 VA     50.0 Vrms
30 Amperes     800 VA     26.7 Vrms
60 Amperes     800 VA     13.4 Vrms
120 Amperes 800 VA 6.67 Vrms

·Model 8415
·每相:
輸出電流     功率       *大 V
4 Amperes     200 VA    50.0 Vrms
7.5 Amperes   200 VA    26.7 Vrms
15 Amperes    200 VA    13.4 Vrms
DC 200 Watts
·并聯兩個電流:
輸出電流       功率     *大V
8 Amperes     400 VA    50 Arms
15 Amperes    400 VA    26.7 Vrms
30 Amperes    400 VA    13.4 Arms
·并聯三個電流:
輸出電流      功率       *大V
12 Amperes    600 VA    50 Arms
22.5Amperes   600 VA    26.7 Arms
45 Amperes    600 VA    13.4 Arms
·并聯四個電流:
輸出電流      功率       *大V
16 Amperes    800 VA    50 Arms
30 Amperes    800 VA    26.7 Arms
60 Amperes    800 VA    13.4 Arms

交流電壓輸出
下面的規格說明包含了MPRT 8415和MPRT 8430模塊。額定輸出如下：
·8430模塊
·每相:
輸出電壓    功率       *大 I
30 Volts     150 VA    5 Amps
150 Volts    150 VA    1 Amp
300 Volts    150 VA     0.5 A
DC 150 Watts
·串聯倆個電壓源:
輸出電流     功率       *大I
60 Volts      300 VA    5 Amps
300 Volts     300 VA    1 A
600 Volts     300 VA    0.5 A
·三個電流源并聯:
輸出電流       功率        *大V
0 - 15Amperes   450 VA    30 Vrms

Model 8415
·每相:
輸出電壓    功率      *大I
30 Volts    150 VA    5 Amps
150 Volts   150 VA    1 Amp
DC 150 Watts
·串聯兩個電壓源:
輸出電壓      功率       *大I
60 Volts       300 VA    5 Amps
300 Volts      300 VA    1 A
·三個電流源并聯:
輸出電流      功率        *大V
15Amperes      450 VA      30 V

電池模擬器
電池模擬器能提供以下直流輸出:24, 48, 125 或者 250 Volts @ 60 通過觸摸屏或者AVTS軟件來控制輸出。

計量
輸出測定量例如，交流電流，交流電壓，直流電流，直流電壓和時間將會同時的顯示在大型的，彩色LCD觸摸屏。他會*快顯示和**的顯示測試得到的值。AC和DC輸出顯示電壓/電流輸出的大約值。這提供了一個快速，簡單的方法來預設輸出。相角，頻率，ohms，watts，VARS和功率因素根據所選擇的顯示屏來決定是否顯示。所有的*度都是在量程的10到*，頻率在50/60Hz。

交流電壓振幅
*度: 典型±0.05%, 0.1%*高允許范圍
分辨率: .0001/.001/.01
測量法: RMS

交流電流振幅
*度: 典型±0.05%, 0.1% *高允許范圍
分辨率: .0001/.001/.01
測量法: RMS

直流電壓振幅
*度: 典型±0.1%, 0.25 %或者±20 mA, *高允許范圍
分辨率: .0001/.001/.01
測量法: RMS

直流電流振幅
*度: 典型±0.1%, 0.25 % 或者±20 mA, *高允許范圍
分辨率: .0001/.001/.01
測量法: RMS

在直流電流模式下的可變源
*度: 典型±0.05%, 0.1 % 或者 ±12.5 mA, *高允許范圍
分辨率: .0001
測量法: RMS

相角
從 0.01 to 359.99 度或者 ±0.01 to ±180.00 度
*度: 典型± 0.02°± 0.25° at 50/60 Hz

頻率:
輸出模塊提供了一個可變的頻率輸出，其輸出量程和*度如下：

量程
DC
0.001 到 99.999 Hz
100.00 到 999.99 Hz
輸出放大器能在量程為直流到10KHz范圍內提供一個瞬態信號。
分辨率: .001 Hz
頻率*度:典型2.5 ppm ;25 ppm 0° 到 50° C, at 50/60 Hz
總諧波失真:小于典型的0.1 %,*大2 % @ 50/60 Hz.

電源
顯示的瓦特值是根據顯示儀器內的公司決定的。在儀器內提供了九個不同的公式。
量程: 0 到15 kW
*度: ± 0.525 % of VA ±1 *少一個有效數字

The DC IN 輸入端
量程e:0 到 ±10 V DC
0 到 ± 20 mA DC
*度: 典型±0.02%  ±0.05% *高
分辨率: .0001/.001
測量法: 平均

時間監視器
時間監視器(二進制輸入)設計用來監視輸入和給輸入標號。作為一個事情進度的記錄者。 此外，二進制輸入使輸入能完成邏輯AND/OR功能，有條件去實時控制二進制輸入繼電器去模擬斷路器，跳閘，重接和載波信號操作。它的工作方式是秒讀或者是周期，其量程和分辨率如下：
秒讀: 0.0001 到 99999.9（自動搜索）
周期: 0.01 到 99999.9(自動搜索)
*度: 讀數的±0.001%. ±2*低有效數字
*高是讀數的±0.005% 0 to 50° C
二進制輸入- 啟動/停止/監視門
提供了10 個一樣的，獨立的，啟動/停止/監視電路.為了監視繼電器的連接操作或者跳閘SCR，在沒個輸入門中都提供了一個連續閃爍的等。在感覺到有一個等發光后，一個音頻發生器*會響起來。除了作為監視輸入外，二進制輸入還可以布爾邏輯來編程以滿足更多的更復雜的電源系統模擬。
額定輸入: 高達 300 V AC/DC

二進制輸出繼電器
6個一樣的，獨立的，二進制輸出能模擬繼電器或者是電源系統輸入來隔離開電源系統而進行繼電器測試。二進制輸入能模擬常開/常閉接點用來測試斷路器故障設置。輸出的設置改變是基于二進制邏輯（布爾邏輯可以應用于很復雜的模擬），或者在一個邏輯輸入狀態下一個特殊的時間延遲。
接點容量: 400 Volts, AC/DC, 1 Amp 連續的*大3 Amps .

波形發生器
每一個輸出通道都可以產生很多不同的輸出波形，例如：直流；正弦波；相角不同的正弦波；半波；占空比可變的四分之一波形；按指數式衰減的波形。

波形存儲
每一個輸出通道都能存儲波形供以后重放。當使用一個GPS接收器時候，存儲的波形可以進行首尾相連重放。每一個通道都可以存儲256，000組樣本。

保護
用短路保護電壓輸出，用斷路和超負載來保護電流輸出。

副接口
在MPRT面板的后面帶有RS-232，USB，IEEE-488GPIB，以太網接口。

溫度范圍
操作: 32 到 122° F (0 到 50° C)
存儲: -13 到 158° F (-25 到 70° C)
相對濕度: 5 - 90% RH, 非凝固

尺寸
儀器箱體:430 W x 218 H x 463 D mm
重量:重量是變化的，取決于系統選用的模塊數量。一個完整的三相測試系統的重量如下。
模塊 8415: 模塊 8430:
49.9 lb. (22.7 kg) 49.9 lb. (22.7 kg)

安全標準:
IEC 61010-1, 修正 1 and 2, EN 50081-2, EN 50082-2,
EN 55014, EN 55011, EN 60555-2, EN 61000-4-2,
IEC 61000-4-2/3/4/5/6/8/11.
震動，搖動和溫度:按照*用標準MIL-STD-810標準，以*壞的條件對溫度，濕度，震動，搖動對儀器進行了模擬試驗。
