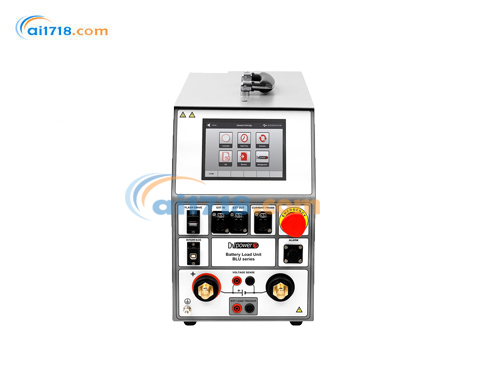

BLU230T電池放電測試儀介紹

BLU-T 系列電池負載單元是獨立或 PC 控制的電池容量測試裝置，基于*先進的技術，采用*先進的電力電子解決方案，設備內部集成了冷卻器和風扇。

BLU-T 系列設備提供高達 350 A 的放電電流，適用于*高 70.5 V 的電池電壓。

BLU-T 系列設備是為滿足客戶廣泛的測試程序（標準化和定制化）而開發的輕量化解決方案。使用 BLU-T 設備，可按照電池測試的實際標準（IEEE 450-2010 / 1188-2005 / 1106-2015，IEC 60896-11/22 等相關標準），以準確、用戶友好的方式進行容量測試。

此外，當與零電壓放電模塊 ZVD 結合使用時，BLU-T 可實現電池完全放電至 0 V，這是電池回收前所需的。

放電可在恒流、恒功率、恒電阻或按照預先選擇的負載曲線進行。即使電池仍與負載連接，也可進行放電測試 —— 通過在過程中測量并考慮負載電流。

測試過程中，電壓、電流 / 功率 / 電阻、容量和經過時間的值會顯示在觸摸屏上。儀器將在測試過程中保持預設的電流 / 功率 / 電阻恒定（測試過程中無需手動校正）。

當所需的放電電流或功率超過單個 BLU-T 設備的容量時，多個 BLU220T 和 BLU230T 型號具有并聯模式功能。或者，也可使用外部負載單元 BXL-T 系列來增加放電容量。與電池電壓監控器 BVS 和電池電壓記錄儀 BVR 結合使用時，BLU-T 系列設備是能夠對電池進行全面評估的強大工具。

下表列出了各種電池電壓范圍的*大電流，*小可達到的電池單體電壓為 1.75 V。表中還列出了使用額外負載單元 BXL-T 可獲得的*大電流。

* 表中列出的電流值代表在整個相應電壓范圍內可維持的*大電流。關于每個 BLU 可獲得的電流，請參考相關圖表。

BLU230T 工作電壓范圍為 4.8 - 30 V。

BLU230T電池放電測試儀特點

工作電壓范圍：0.9（0.0）* - 70.5 V DC * 搭配 ZVD 模塊可完全放電至 0 V

重量輕 —— 從 12.8 千克（28.2 磅）起
功率強大 —— 放電功率高達 19.2 千瓦
放電電流 —— 高達 350 安直流
新型 5.7 英寸顯示屏
新型號：BLU230T
支持在電池使用過程中進行測試
使用 DV-B Win 軟件進行詳細的測試分析
電源中斷時具備測試恢復功能

新型號 BLU230T

新型號 BLU230T 能夠在 4.8 V - 30 V DC 的電壓范圍內測試電池，在整個規定的電壓范圍內具有高達 280 A DC 的放電電流。該型號具有 BLU220T 的所有功能（單模式、單模式和 CP 模式、曲線模式以及并聯模式），主要區別在于上述電壓范圍內的放電電流值。

應用

典型應用是測量電信系統中電池的容量和全電壓。此外，BLU-T 和 ZVD 系統可實現電池完全放電（至 0 V DC）。然而，BLU-T 單元可應用于任何電壓不超過 70.5 V DC 的電池，這些電池可在（但不限于）以下場景中找到：

• 發電廠
• 電信系統
• 發電機勵磁系統
• 變電站
• 保護和控制系統

將 BLU-T 連接到電池

單模式

BLU-T 設備可通過一組電流電纜和（可選）一組電壓感應電纜連接到任何電池測試對象。為了*大化準確性和測量重復性，所有夾具必須與電池端子良好連接，同時應避免電纜之間的任何交叉。如果電纜夾具與相應的電池端子之間未建立連接，BLU-T 會顯示相應的消息。

電流探頭模式

如果電池必須保持與負載連接，或者由于放電功率增加需要連接額外負載 BXL-T，則需要使用電流探頭 CP 模式進行放電測試。

并聯放電測試模式

如果所需的放電電流或功率超過單個 BLU-T 設備的容量，可將多個（*多十個）設備并聯連接。*
BLU-T 設備之間的連接通過以太網端口和 RS485 通信建立。通信基于主從原理 —— 任意選擇的設備設置為主設備，而所有其他 BLU-T 設備應設置為從設備。

在這種模式下，測量將基于總電池電流或由直流電流探頭測量的負載電流。兩種模式下的電流探頭連接點如下圖所示。

在并聯連接中，主設備將釋放盡可能多的能量；剩余能量（放電電流 / 放電功率）將在鏈中的*個從設備上釋放。如果主設備和*個從設備沒有能力滿足放電要求，剩余能量將在鏈中的下一個從設備上釋放，依此類推。*BLU110T 型號不支持并聯放電模式測試。

優勢和特點

該儀器的應用、優勢和特點包括：

• 通過進行放電測試測量電池容量，符合相應的 IEEE、IEC 和其他相關標準
• 恒流、恒功率和恒電阻工作模式
• 多種負載曲線工作模式：負載曲線 I、負載曲線 P 和負載曲線 R，可在放電測試期間模擬負載特性變化
• 并聯操作功能（BLU110T 型號不提供）
• 電流探頭模式可在負載保持連接或使用 BXL-T 單元或市場上任何其他負載單元時進行放電測試
• 測試設置可在測試期間修改
• 單只鉛酸、鋰離子電池和鎳基電池的放電測試
• 可調節的報*和關機參數，防止過度放電
• 與零電壓放電模塊（ZVD）配合使用時，可完全放電電池（至 0 V）
• 如果由電池電壓監控器 BVS/BVS4 系列支持，還可提供電池單體電壓和單體溫度測量的附加功能。

測試后，總電壓和容量曲線以及數值會記錄在設備的內部存儲器中。結果可輕松傳輸到個人計算機或筆記本電腦進行存儲、打印或導出。

使用 DV-B Win 軟件（在個人計算機或筆記本電腦上），可實時顯示電流 / 功率 / 電阻、容量、電壓和經過時間的圖形（曲線）和數值，并可進行觀察。
1 - 顯示屏 - 5.7 英寸彩色觸摸屏
2 - 外部輸入（EXT IN）和外部輸出（EXT OUT），用于 BLU-BLU 并聯操作（BLU100A 和 BLU100L 型號不可用）
3 - 閃存驅動器 - 用于將 BLU 內存數據傳輸到外部記憶棒 + SBC / 固件升級
4 - 電流探頭 - 使用外部電流探頭測量負載電流。
5 - 緊急停止按鈕 - 用于發生意外或不需要的動作時。
6 - 接口 - 支持從 PC 控制 BLU 并下載先前記錄的結果。
7 - 報*輸出 - 用于觸發外部報*蜂鳴器。
8 - 電流和電壓端子 - 電流和電壓測試電纜端子
9 - 外部負載觸發器 - 用于觸發 BXL 外部負載單元
10 - 保護接地連接器 - 用于連接到保護接地（PE）的保護接地連接器

結合 BLU-T 和 BVR22

電池電壓記錄儀系列 BVR22 是一款輕便、用戶友好、可充電的手持設備，用于在電池在線或離線模式下測量單個電池單體的電壓和溫度。當與 BLU-T 設備結合使用時，它是電池容量測試的有效補充。

BVR22 型號的選項和功能如下表所示。

測量參數

• 電池組和單體電壓、單體（電解質）/ 環境溫度、使用電流鉗測量直流電流。
• 同時測量電池組電壓和直流電流
• 與外部密度計的藍牙通信

測量范圍

• 電池組 / 單體電壓：±600 V DC
• 電流 / 電池單體間電壓：±1 V DC

數據傳輸：藍牙和 USB 到 PC

結合 BLU-T 和 BVS

DV Power 電池電壓監控器 - BVS，是一種*的電池電壓監控系統，用于監控電池系統的健康狀態。它記錄重要的電池參數，如電池電壓、電池單體間連接電壓和環境溫度。因此，它可以在容量測試期間為 BLU-T 提供支持工具。DV Power 電池電壓監控器有兩種類型：

• BVS - 一個電池單體電壓模塊測量 1 個電池單體
• BVS-4 - 一個電池單體電壓模塊測量 4 個電池單體

結合 BLU-T 和 ZVD

零電壓放電模塊 ZVD 系列是專門設計的外部模塊，可實現電池完全放電（至 0 V）。它設計為與 BLU-T 系統一起工作，可對電壓高達 70.5 V DC 的電池進行完全放電（與 BLU-A 一起使用時高達 500 V，與 BLU-C 系列一起使用時高達 800 V）。電池回收過程中需要完全放電電池。在進入回收過程之前，完全放電電池很重要，因為電池可能包含一些剩余能量。這種剩余能量可能很危險，并在電池拆解甚至運輸過程中造成問題。為了防止這種情況，我們創建了 ZVD 系列，實現電池完全放電。

單次放電至 0 V 不會從電池中提取所有能量。放電完成后，電池電壓會上升到某個非零值，表明電池中仍有能量。這種現象稱為電池電壓反彈。BLU-T 和 ZVD 系統通過分兩步放電來改善放電過程：
*步：高效（高達 60 A）且受控（電流恒定直至達到 0 V）放電，直到電池電壓降至 0 V。
第二步：ZVD 對電池進行短路，以去除剩余能量。

DV-B Win 軟件

DV-B Win 軟件包含在購買價格中，所有更新均免費。使用 DV-B Win 軟件，可以從 PC（或筆記本電腦）控制、執行和觀察測試，結果可以直接保存在 PC（或筆記本電腦）上。BLU-T 和 PC（或筆記本電腦）之間的通信通過 USB 電纜實現。使用 DV-B Win，結果可以按 XLS、PDF、Word 或 RTF 格式排列并打印成報告。此外，還提供了將其他類型的數據格式（jpg、png、doc）導入標準化 DV-B Win 報告的可能性，以及將 DV-B Win 中的數值和圖形結果導出到自定義報告中。此外，該軟件還提供了設置額外參數（電池單體電壓、電池組電壓、容量和時間）用于報*和結束測試的可能性。

訂購信息（Order Info）
設備本體（Instrument）

標準配置配件（Included Accessories）

標準配件（Standard）

可選配件（Optional）

訂購示例（Order Examples）
示例 1：帶標準配件的 BLU110T

示例 2：帶標準配件的 BLU220T

BLU230T電池放電測試儀規格

電源供應

符合 IEC/EN60320-1 標準；C320 90V-264V 交流，50/60 赫茲，單相
* 可選 / 按需提供

尺寸和重量

* 包含儀器運輸箱

測量

內部電壓測量

* 可選 / 按需提供 * 測試開始時范圍自動設置
典型精度：±0.5% 讀數 + 0.1V
測量采樣率 10 赫茲；結果刷新率 1 赫茲

內部電流測量

顯示范圍：0-2999.9A 直流
典型精度：（0.5% 讀數 + 0.1A）
分辨率：0.1A
測量采樣率 10 赫茲；結果刷新率 1 赫茲

時間測量

典型精度：±0.1% 讀數 + 1 位

電流探頭輸入

范圍：0-1V 直流
毫伏 / 安培比率：軟件可設置值：0.3 至 100 毫伏 / 安培
輸入阻抗：>1 兆歐

負載部分

* 搭配 ZVD 模塊可完全放電至 0V
功率：*大 19.2 千瓦

放電模式：恒流、恒功率、恒電阻；電流、功率或電阻曲線模式

恒流（Const I）

* 單個單元可設置的電流范圍
典型精度：（0.5% 讀數 + 0.2A）
紋波：*大 0.4A 峰值
分辨率：0.1A

恒電阻（Const R）

* 可選 / 按需提供
典型精度：±1%
分辨率：高達 0.01

恒功率（Const P）

典型精度：±1%
紋波：*大 0.2 千瓦
* 單個單元可設置的放電功率范圍

顯示屏尺寸

5.7 英寸彩色觸摸屏顯示器

范圍 / 分辨率

• 電流：0-2999.9A 直流 / 0.1A
• 電壓：0-999.9V 直流 / 0.1V
• 容量：0-9999.9999 安時 / 0.0001 安時
• 時間：00 時：00 分：00 秒 - 23 時：59 分：59 秒 / 1 秒

停止參數

• 終止電壓（電池總電壓或單體電壓）
• 容量
• 測試時間

環境條件

工作溫度：0°C 至 + 50°C/32°F 至 + 122°F
儲存和運輸溫度：-40°C 至 + 70°C/-40°F 至 + 158°F
相對濕度：高達 95%，無冷凝
污染等級：2

沖擊 / 振動 / 跌落

• 儀器：ETSI EN 300 019-2-7 class 7M2
• 運輸箱中的儀器：ISTA 2A

與電腦通信

• USB
• RS232（可選）
• 以太網（可選）

保護

• 熱斷路器和自動過載保護
• 緊急停止按鈕
• 過流、過熱和過壓保護

可用語言

英語、德語、法語、西班牙語

電流探頭規格

* 可根據要求提供 100/600A 和 / 或 200/1000A 的電流鉗

封裝等級 / 防護等級

IP20

保修

3 年，網站，注冊后額外增加 1 年

適用標準

IEEE 450-2010、IEEE 1188-2005、IEEE 1106-2015、IEC 60896-11、IEC 60896-22 及其他相關標準

安全

• 低電壓指令：指令 2014/35/EU（符合 CE 標準）適用于 I 類儀器、污染等級 2、安裝類別 II 的標準：IEC EN 61010-1
• 電磁兼容性：指令 2014/30/EU（符合 CE 標準）適用標準：EN 61326-1、CAN/CSA-C22.2 No.61010-1
