產品簡介：

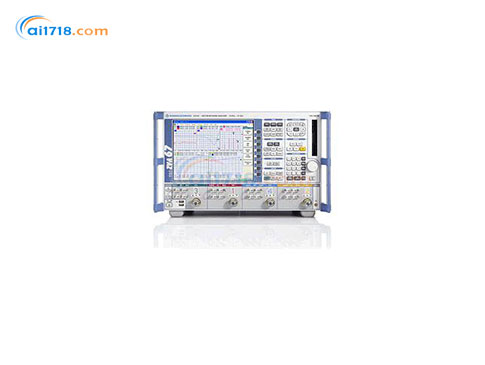

?R&S?ZVA 系列產品屬于高端矢量網絡分析儀，*多可支持 4 個信號源，可以*地測量高達 110 GHz 的信號
產品特點：
?*臺具有以下特點的矢量網絡分析儀
R&S?ZVA 已經成為解決絕大多數*挑戰性應用的里程碑式產品：
*臺頻率可高達 67 GHz，并且含兩路內部源的矢量網絡分析儀，可以快速地對放大器和混頻器進行測量
1.*優化的測試和配置時間，提高了測試速度

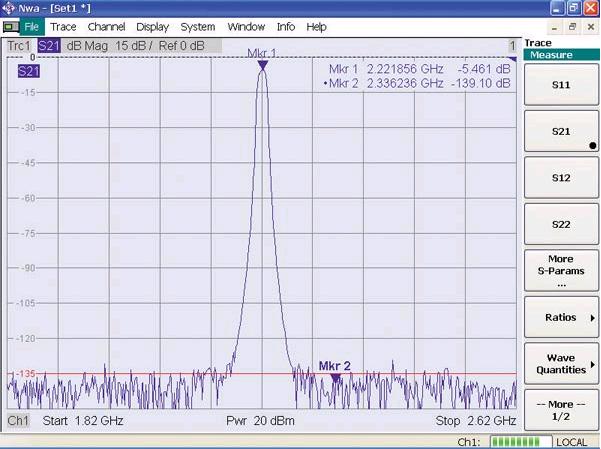

大中頻帶寬和寬動態范圍，使測量更快、更加*
R&S?ZVA 創立了測量速度的新*：它將高達 1 MHz的中頻帶寬（可選 5/10 MHz）和高速合成器結合在一起，縮短了測量時間，從而提高了手動調整和自動化生產過程的效率。 在CW 模式下，每個測試點的測量時間不到 3.5μs；頻率掃描模式下200 多個測試點不到 5ms 即可完成。
*小化的校準工作量和校準時間
R&S?ZV-Z5x 自動校準單元
采用自動校準單元，將校準時間降低至*小：
并行測量 — 測量速度比原來快四倍

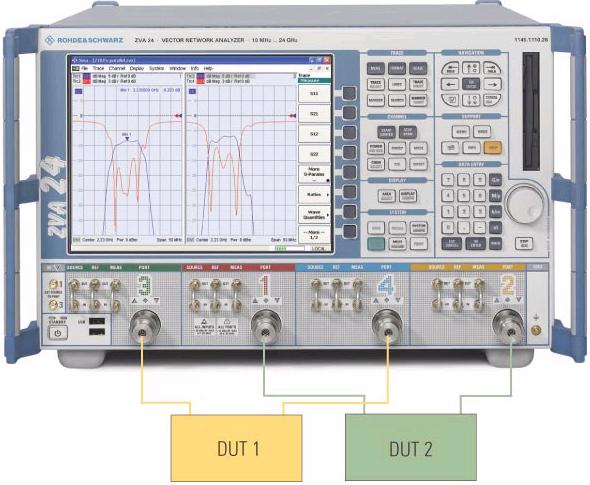

R&S?ZVA 的發生器設計，使得每個測試端口都可以同時作為信號源和接收機使用。 因此，可以對測試端口進行分組。 在各個測試端口組上進行的測量任務可以彼此實現同步。 因而，可以并行地測量多個 DUT 或者一個 DUT 的多個通路； 測量時間僅相當于測量一個設備所需要的時間。 因此，同時測量兩個兩端口DUT時，速度將提高一倍；同時測量四個單端口DUT時，速度將是原先的四倍。

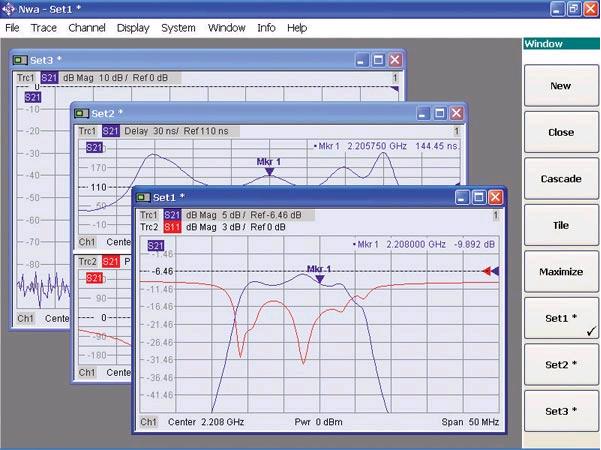

儀器各種設置之間的快速切換
在同時分析多個DUT時，你再也無需從硬盤逐個載入所需的儀器設置。一旦被調用，設置將始終保存于RAM中，其中包括計算獲得的數據，例如通過插值獲得的校準值。 因此，各種設置之間的切換幾乎不會產生延誤，例如：遠程控制模式下不到 10 ms 時間。 而對于傳統儀器來說，設置的調用則需要花費長達一秒鐘的時間。 每個設置都用一個單獨的測量窗口表示。 需要在不同窗口之間切換時，只需使用鼠標或按動按鍵即可。 此外，這種設計還可以方便地處理并清晰地顯示大量的測量結果和跡線。
在掃描的同時進行數據傳輸
由于跡線數據可在捕獲測量數據的同時通過IEC/IEEE總線或LAN進行傳輸，因而 R&S?ZVA 上的數據傳輸時間對于重復測量序列來說微不足道。
信道位和用戶端口——高速控制外部設備
為了進一步縮短自動測試周期，儀器后面板上提供了一個用于觸發I/O信號的特殊端口， 這些 I/O 信號可通過 R&S?ZVA 的內部測量序列直接同步測量裝置的外部設備或 DUT 設置。諸如“觸發*緒”等儀表狀態，可以用作直接控制外部設備的電信號。由于不需要使用遠程控制序列，因而節省了執行時間。
利用分段掃描實現*佳測量速度、準確性和動態范圍
分段掃描功能允許將一次掃描分割成數量不受限制的許多段，每一段的測試點間距、測量帶寬和信號發生器功率等各分段掃描參數可單獨進行定義，從而實現與DUT特性之間的*佳匹配。 以此實現測量速度和準確度的進一步優化。

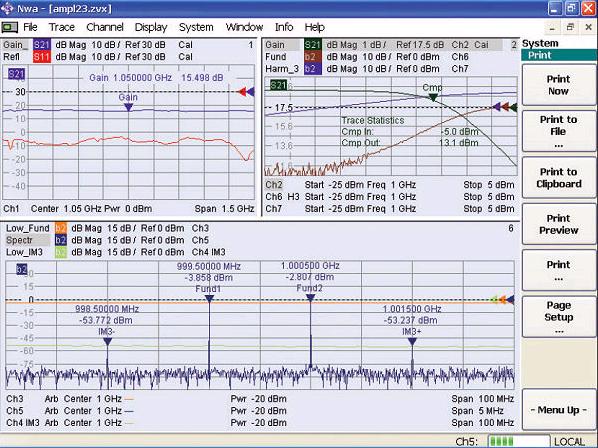

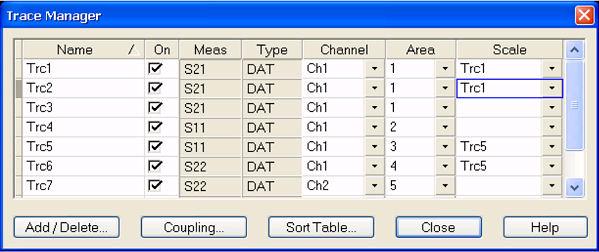

2.直觀的用戶界面和顯示結構
為了*佳地滿足用戶需求，羅德與施瓦茨公司的全部網絡分析儀的所有功能都可以采用前面板按鍵、鼠標和鍵盤，或者同時采用兩者進行控制。對話框直觀地顯示儀表設置和可輸入的參數。僅需少數幾個菜單，*可以完成基本的設置。 系統設計了其它表格和對話框，可以用于更加詳盡的*設置。 此外，鼠標點擊顯示界面中的參數區域時，會彈出菜單，從中可以選擇目標參數 – 采用該功能，可以極其方便、快速地操作 R&S?ZVA。
3.*新式的校準技術
多用途校準技術，可滿足所有領域的應用

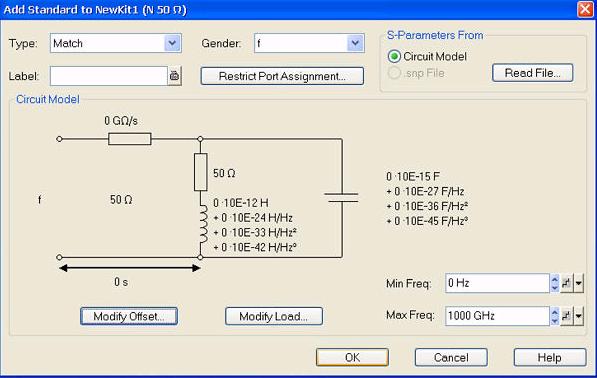

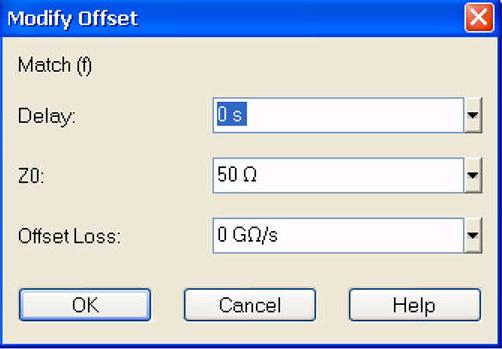

使用靈活的校準套件

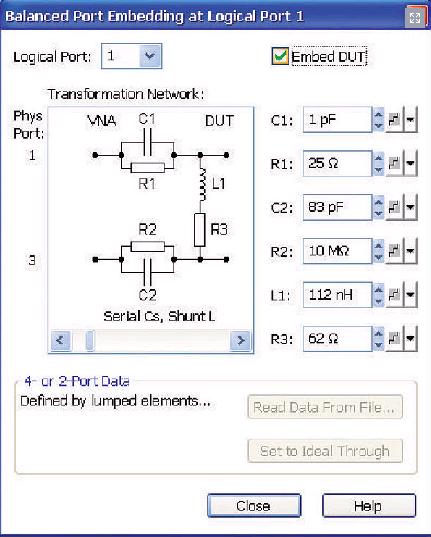

任何一種網絡分析儀的測量精度均極大地取決于例如長度、容量等所有電氣和機械參數。這些參數決定了幅值和相位響應，因而，也決定了校準標準中的 S 參數。 當然，必須盡可能準確地獲得這些參數。 為了定義校準標準，必要擁有考慮了可能出現的全部非理想條件的等效電路。 羅德與施瓦茨的所有網絡分析儀均配設有清晰的等效電路圖和建模功能，完全滿足這一需求，可以進行詳盡的參數設置。

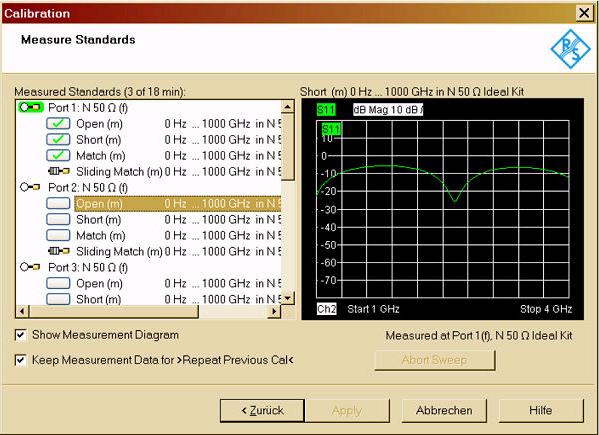

自動校準--快速、無錯誤、高精度
盡管 TOSM、TRM 和 TRL 等手動校準技術可用于多端口測量，但是比較耗時，出錯率高，并且校準裝置磨損嚴重。 羅德與施瓦茨提供同軸單端口和多端口校準所需的自動校準單元，該單元在連接后可立即進入工作狀態，不到30秒時間可完成201個測試點的四端口校準。
4.通信
系統設計有各種后面板連接器，用于支持：| 出色的性能(*) | |
| 寬動態范圍 | 典型值 >150 dB |
| 高輸出功率 | 典型值 >18 dBm |
| 高測量速度 | 每個點 <2 μs |
| 采樣時間非常短 | 每個點 430 ns |
| 測量點數多 | 每條跡線多達 60001 個點 |
| 中頻帶寬大 | 15 MHz（脈沖包絡測量時為 30 MHz） |
| 內部信號源 | 2（4 端口型號） |
| (*)需使用*佳數據、特殊選件或 1 Hz IF 帶寬， 詳見“規格簡介”或 R&S?ZVA 參數表。 | |
| 接口 | 功能 |
| LAN 1 | 控制 R&S?ZVA 或者以 R&S?ZVA 為主機的子網。8 針 RJ-45 連接器 |
| LAN 2 | 控制 R&S?ZVA 或者以 R&S?ZVA 為主機的子網。8 針 RJ-45 連接器 |
| IEC-BUS | R&S?ZVA 遠程控制 |
| PORT BIAS | 經由測試端口的內部導體進行DC功率輸入，從而為放大器供電；每個RF端口提供一個輸入和一個熔斷器；BNC 連接器 |
| USB | 標準 1.1 USB 雙端口（用于鼠標、鍵盤、打印機、存儲介質等等） |
| 10 MHz REF | 參考頻率 I/O：10 MHz參考頻率，可從外部設備輸入或者輸出至外部設備；BNC 連接器 |
| DC MEAS | 測量輸入的DC 電壓和 PAE；輸入電壓范圍 ±1 V 和 ±10 V；Mini DIN 連接器，需使用電纜：R&S?ZV-Z71（選件） |
| MONITOR | 用于連接外部VGA 監視器；標準 VGA 連接頭 |
| USER CONTROL | TTL I/O信號：掃描狀態指示、合格/不合格指示、有源測試端口指示、占用信道數位指示有源信道、外部設備觸發信號的快速控制，例如發生器、與處理器握手、無編程序列控制；5 針D-Sub 連接器 |
| EXT TRIGGER | 外部 TTL 觸發信號輸入，用于啟動掃描、掃描段、測試點或部分測量；BNC 連接器 |
| 名稱 | 訂貨號 |
|
R&S?ZVA8 矢量網絡分析儀 2 端口, 8 GHz 頻率范圍: 300 kHz - 8 GHz 測試端口: N (f) |
1145.1110.08 |
|
R&S?ZVA8 矢量網絡分析儀 4 端口, 8 GHz 頻率范圍: 300 kHz - 8 GHz 測試端口: N (f) |
1145.1110.10 |
|
R&S?ZVA24 矢量網絡分析儀 2 端口, 24 GHz 頻率范圍: 10 MHz - 24 GHz 測試端口: 3.5 mm (m) |
1145.1110.24 |
|
R&S?ZVA24 矢量網絡分析儀 4 端口, 24 GHz 頻率范圍: 10 MHz - 24 GHz 測試端口: 3.5 mm (m) |
1145.1110.26 |
|
R&S?ZVA40 矢量網絡分析儀 2 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.92 mm (m) |
1145.1110.40 |
|
R&S?ZVA40 矢量網絡分析儀 2 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.4 mm (m) |
1145.1110.43 |
|
R&S?ZVA40 矢量網絡分析儀 4 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.92 mm (m) |
1145.1110.42 |
|
R&S?ZVA40 矢量網絡分析儀 4 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.4 mm (m) |
1145.1110.45 |
|
R&S?ZVA50 矢量網絡分析儀 2 端口, 50 GHz 頻率范圍: 10 MHz - 50 GHz 測試端口: 2.4 mm (m) |
1145.1110.50 |
|
R&S?ZVA50 矢量網絡分析儀 4 端口, 50 GHz 頻率范圍: 10 MHz - 50 GHz 測試端口: 2.4 mm (m) |
1145.1110.52 |
|
R&S?ZVA67 矢量網絡分析儀 2 端口, 67 GHz 頻率范圍: 10 MHz - 67 GHz 測試端口: 1.85 mm (m) |
1305.7002.02 |
|
R&S?ZVA67 矢量網絡分析儀 4 端口, 67 GHz 頻率范圍: 10 MHz - 67 GHz 測試端口: 1.85 mm (m) |
1305.7002.04 |
|
R&S?ZVA80 矢量網絡分析儀 2 端口, 80 GHz 頻率范圍: 10 MHz - 80 GHz 測試端口: 1mm (m) |
1312.6750.02 / 1312.6750.03 |
|
R&S?ZVA110 矢量網絡分析儀 2 端口, 110 GHz 頻率范圍: 10 MHz - 110 GHz 測試端口: 1mm (m) |
1312.7004.03 |
|
R&S?ZVA110 矢量網絡分析儀 2 端口, 110 GHz 頻率范圍: 10 MHz - 110 GHz 測試端口: 1mm， w/o 線纜 |
1312.7004.05 |
