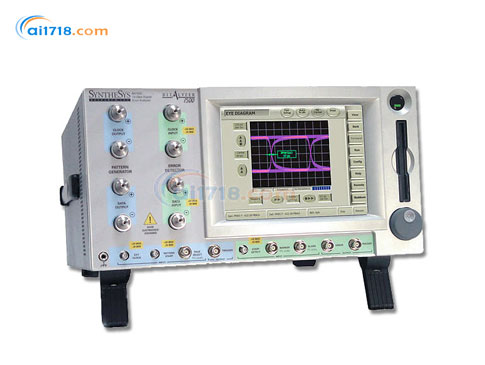

美國TEKTRONIX　BA1600誤碼率測試儀

型號：BA1600誤碼率測試儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克）BA1600誤碼率測試儀由愛儀器儀表網專業代理，本產品是可調節幅度、偏置、邏輯閾值和端接等參數的誤碼率測試儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?針對設計人員在檢驗、檢定、調試和測試完善的電子和衛星通信系統設計時所面臨的極挑戰的信號完整性和BER問題
?BitAlyzer誤碼率測試儀BA提供了業內**的解決方案
?BitAlyzer BA 系列在信號生成和分析上具有優異的性能，操作非常簡單，也是加快日常任務中無可取代的診斷工具
?*全面的物理層測試工具套件以及直觀的用戶界面讓您方便了解*大量的信息
?超群的性能、快速深入分析被測系統
?簡單的用戶界面
?碼型生成和誤碼分析、高達 1.6 Gb/s 的高速 BER 測量
?集成的 BER 關聯眼圖分析以及通過/不通過模板
?在高達 1.6 Gb/秒的 PRBS 信號上進行誤碼定位和 BER 輪廓分析
?ANSI 抖動測量（RJ、DJ 和 TJ）
?BER 輪廓及自動模板創建

產品特點：
?支持*高1.6Gb/s數據碼型發生/誤碼檢測，快速、*地對數據通信系統進行參數測試
?PRBS或者8Mb長度用戶自定義碼型可以靈活的調試和驗證任何數字信號
?內建極*的時鐘源
?可調節幅度、偏置、邏輯閾值和端接等參數，為接收機測試提供靈活多樣的信號激勵
?差分或單端IO確保滿足所有通信總線標準
?BitAlyzer?誤碼分析快速理解被測系統的誤碼率極限、評估確定性和隨機性誤碼
?詳細的碼型相關誤碼分析，進行突發(Burst)分析以及無誤碼時間間隔分析等
?自動化眼圖測量和快速眼圖模板測試提供了對被測系統快速的信號完整性分析
?ANSI 標準的抖動測量(RJ、DJ和TJ)，能夠測量BER 在10-12時的TJ和RJ
?支持Q 因子分析，揭示眼高和BER 之間的關系
?BER 輪廓揭示眼圖和BER的關系，可以將輪廓導出為眼圖模板
?內建的前向誤碼糾錯(Forward Error Correction)可以仿真通信系統FEC設計的性能
?誤碼定位及分析(Error Maping)揭示信號出現誤碼的位置和原因
?在一臺儀器中提供生成和分析功能，為當今的電子和通信系統提供接收機BER一致性測試
?快速了解BER性能限制，評估確定性與隨機性誤碼，進行詳細的碼型相關誤碼分析、誤碼脈沖分析，并執行無誤碼間隔分析
?通過BER快速了解信號完整性。誤碼定位提供了詳細的BER碼型靈敏度，加快了確定性與隨機性BER誤碼的識別
?用三角測量法快速有效地確定長碼型PRBS31抖動結構圖形表示讓抖動分析更全面、跟進更簡單

產品應用：
?半導體性能參數驗證
?進行眼圖模板、BER 和抖動測試
?衛星通信系統功能測試
?無線通信系統功能測試
?光線系統或模塊測試
?前向誤碼糾錯(Forward Error Correction)評估

性能	描述
TFT 顯示	640 × 480 VGA
觸摸屏	模擬電阻式
自測試	開機自測試
處理器	1.66GHz N455
USB2.0	在儀器背面
硬盤	160 GB
鍵盤	65 鍵USB
內存	1G
操作系統	Windows XP
打印口	Centronix
顯示器輸出	DB-15 VGA
鼠標	USB
遠控	IEEE-488 或 TCP/IP
網卡	10/100/1000 MB 以太網
重量	36 lb.
功耗	285W, 100-240 V AC
尺寸	8.6 in. × 16.5 in. × 19.25 in.

性能指標	描述
最大頻率	BA1500：1500 MHz (1.5 GHz)
最大頻率	BA1600：1600 MHz (1.6 GHz)
最小頻率	內部時鐘：800 kHz
最小頻率	外部時鐘：100 kHz
外部時鐘/ 碼型使能	SMA
配置	單端
閾值	–2 V to +4 V
端接電壓	–2 V to +3.3 V
時鐘/ 數據輸出	SMA
配置	差分
幅度	70 mV to +2 V
偏置	–1.85 V to +3.85 V
預設邏輯種類	PECL/LVPECL/LVDS LVTTL/CML/ECL
上升/ 下降時間	<130 ps *1
延遲范圍	30 ns 或1 UI
延遲分辨率	0.1% UI or 1 ps
觸發輸出	BNC
類型	CLK/64 或碼型
碼型定位	可編程
幅度	>1 V
A/B 碼型page 切換	BNC
閾值	TTL
數據種類
偽隨機	x7 + x6 + 1 x15 + x14 + 1 x20 + x17 + 1 x23 + x18 + 1 x31 + x28 + 1
用戶自定義	96 位字長 - 8 Mb 2-4 Mb A/B 頁面 32 位字長

性能	描述
最大頻率	1600 Mb/s
BER 測試	100 Kb/s
自動優化眼圖	70 Mb/s
物理層測試	70 Mb/s
時鐘/ 數據輸入	SMA
配置	差分
閾值	–2 V to +4 V
端接電壓	–2 V to +3.3 V
延遲范圍	30 ns 或 1 UI
延遲分辨率	0.1% UI 或 1 ps
采樣邊沿	時鐘的上升后者下降沿
靈敏度- 單端	60 mVp-p (典型值)
靈敏度- 差分	40 mVp-p (典型值)
檢測使能	SMA
配置	Single ended
閾值	–2 V to +4 V
端接電壓	–2 V to +3.3 V
功能	觸發數據采集
觸發輸出	BNC
類型	CLK/64 或碼型
幅度	>1 V
誤碼輸出	BNC
功能	32 比特脈沖
幅度	>1 V
標記輸入	BNC
閾值	TTL
功能	Error Analysis 定位
最大頻率	推薦4KHz
消隱輸入	BNC
閾值	TTL
功能	忽略誤碼
重新同步	在邊沿觸發(選件)
最小分辨率	32比特
數據類型
偽隨機	x7 + x6 + 1 x15 + x14 + 1 x20 + x17 + 1 x23 + x18 + 1 x31 + x28 + 1
用戶自定義	96 位字長 - 8 Mb 32 位字長
