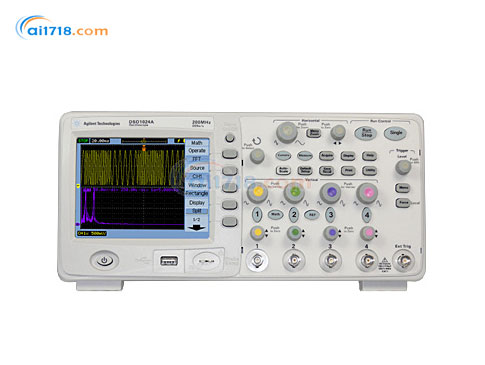

美國Agilent（安捷倫）DSO1014A示波器由愛儀器儀表網代理，本系列擁有入門級的價位和*的性能，以及同類產品不能提供的可選功能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

? 提供強大的信號捕獲和顯示、*測量功能和加速的工作效率

? 應用包括研發、制造業以及學校和大學的實驗室站

? 內置的 USB 主機和設備端口以及免費的 IntuiLink 軟件有助于文檔編制和 PC 連接。

? 用戶可將波形和設置存儲到 USB 閃存驅動器，輕松更新示波器固件，將文件直接傳輸到連接的運行 Microsoft Word 或 Excel 的 PC、打印到任何 PictBridge 兼容打印機

? 購買者可下載的資源包括學生的示波器實驗室指南和教程、教授的示波器基本原理幻燈片套件、探頭負載實驗和示波器應用說明

產品特點：

? 觀察更長時間、更深入的信號細節

? 配備同級示波器中*大的顯示屏： 8.5 吋 WVGA 顯示器

? 每秒 50,000 個波形的更新速率，業界居冠

? 深度內存： 100 kpts

? 集三種儀器的功能于一身, 執行更多測量具

? 同級產品中性能*佳的示波器

? 整合式邏輯分析儀（ MSO ）

? 業界僅有的內建式 20 MHz 函數產生器： WaveGen

? 獨有的可全面升級示波器, 提供更多投資保護

? 升級能力： 采購示波器后，可視需求增加帶寬、數字信道或 WaveGen 函數產生器

? 分段存儲器

? 測量應用軟件

? 模板測試

? 教育套件

帶寬 (-3 dB) 1,2

DSO1002A、DSO1004A: 直流至60 MHz

DSO1012A、DSO1014A: 直流至100 MHz

DSO1022A、DSO1024A: 直流至200 MHz

實時采樣率:

半通道 2 GSa/秒3, 每個通道1 GSa/秒

存儲器深度

半通道20 kpts 3, 每個通道10 kpts

通道數

DSO1002A、DSO1012A、DSO1022A: 2個通道

DSO1004A、DSO1014A、DSO1024A: 4個通道

垂直分辨率

8位

垂直范圍

2 mV/格至10 V/格

直流增益精度1

2 mV/格至5 mV/格: ±4.0%滿量程

10 mV/格至5 V/格: ±3.0%滿量程

垂直縮放

垂直擴展

*大輸入電壓

CAT I 300 Vrms, 400 Vpk; 瞬時過壓1.6 kVpk

動態范圍

±6格

時基范圍

DSO102xA: 1 ns/格至50 s/格

DSO101xA: 2 ns/格至50 s/格

DSO100xA: 5 ns/格至50 s/格

可選的帶寬限制

20 MHz

水平模式

主模式 (Y-T)、XY、延遲縮放和滾動

輸入耦合

直流、交流和接地

輸入阻抗

1 M? ±1% in parallel with 18 pF ± 3 pF

時間量程精度

±50 ppm (0°C至30 °C)

±50 ppm+2 ppm/°C (30 °C至45°C) +5 ppm x (生產年限)

采集模式

正常           直接在屏幕上顯示實時數據

平均           可在2、4、8、16、32、64、128或256中進行選擇

序列           可選擇1至1000個采集幀進行記錄回放, 并將其存儲到示波器的存儲器或外部USB存儲器中

峰值檢測     當使用低速掃描 (低于5 μs/格) 查看信號時, 可捕獲窄至10 ns的毛刺

滾動            波形顯示滾動從左到右, *小水平標度設置為50 ms/ 格

插值

Sinx/x

觸發耦合

AC、DC、LF抑制

觸發模式

強制觸發    當按下前面板鍵時立即進行觸發

邊沿觸發    在任意通道的正斜率或負斜率處進行觸發

視頻觸發    根據NTSC、PAL或SECAM視頻信號進行觸發

脈寬觸發     當脈寬大于、等于或小于指定的時間限制 (20 ns至10 s) 時, 進行觸發

交替觸發     在兩個非同步的活動通道上進行觸發

觸發源

2通道型號: 通道1、2、Ext、Ext/5、交流線 (僅用于邊沿觸發)

4 通道型號: 通道1、2、3、4、Ext、Ext/5、交流線 (僅用于邊沿觸發)

觸發靈敏度

≥5 mV/格: 1格, 從直流至10 MHz; 1.5格, 從10 MHz至整個帶寬

<5 mV/格: 1格, 從直流至10 MHz; 1.5格, 從10 MHz至20 MHz

光標測量

選擇手動測量、自動測量或跟蹤波形。選擇手動測量和跟蹤波形可提供水平讀數

(X、?X、1/?Y) 和垂直讀數 (Y、?Y)

自動測量

電壓       *大值、*小值、峰峰值、頂端值、底端值、幅度、平均值、RMS、過沖、前沖

時間       周期、頻率、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲A-->B (上升沿)、

延遲A-->B (下降沿)、相位A-->B (上升沿) 和相位A-->B (下降沿)

計數器    每個通道都內置6位數字頻率計數器。計數高達示波器帶寬 (*大值 200 MHz)

顯示所有測量

在屏幕上同時顯示一個通道的所有自動測量結果

數學函數

A+B、A-B、AxB、FFT

源通道A和B可以是示波器通道1和2的任意組合 (或DSO1xx4A中的3和4)

自動定標

查找和顯示所有的活動通道, 將*高編號的通道設為邊沿觸發模式, 設置通道的垂直靈敏度和時基,

以顯示大約2個周期。要求*小電壓 >20 mVpp, 1%占空比, *低頻率 >50 Hz。

顯示屏

5.7英寸彩色QVGA TFT LCD顯示屏, 300 cd/m2背光強度

顯示余輝

關閉、無限

顯示類型

點、矢量

波形更新速率

400 波形/秒

內部存儲器保存/調用

使用內部非易失性存儲器可保存和調用10種設置、10種波形, 此外還可保存和調用1種參考波形

用來直觀地進行比較。

外部存儲器保存/調用

設置: STP保存和調用

波形: 保存和調用WFM, 保存采用CSV格式

參考波形: 保存和調用REF進行直觀比較

圖像: BMP (8位)、BMP (24位)、PNG
