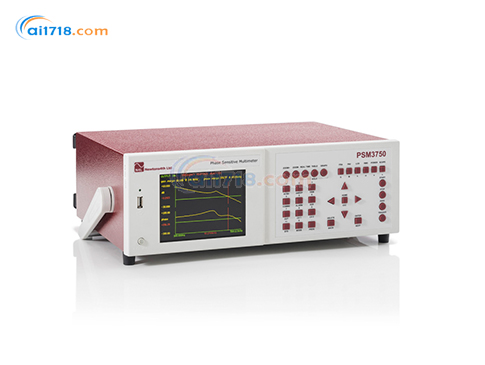

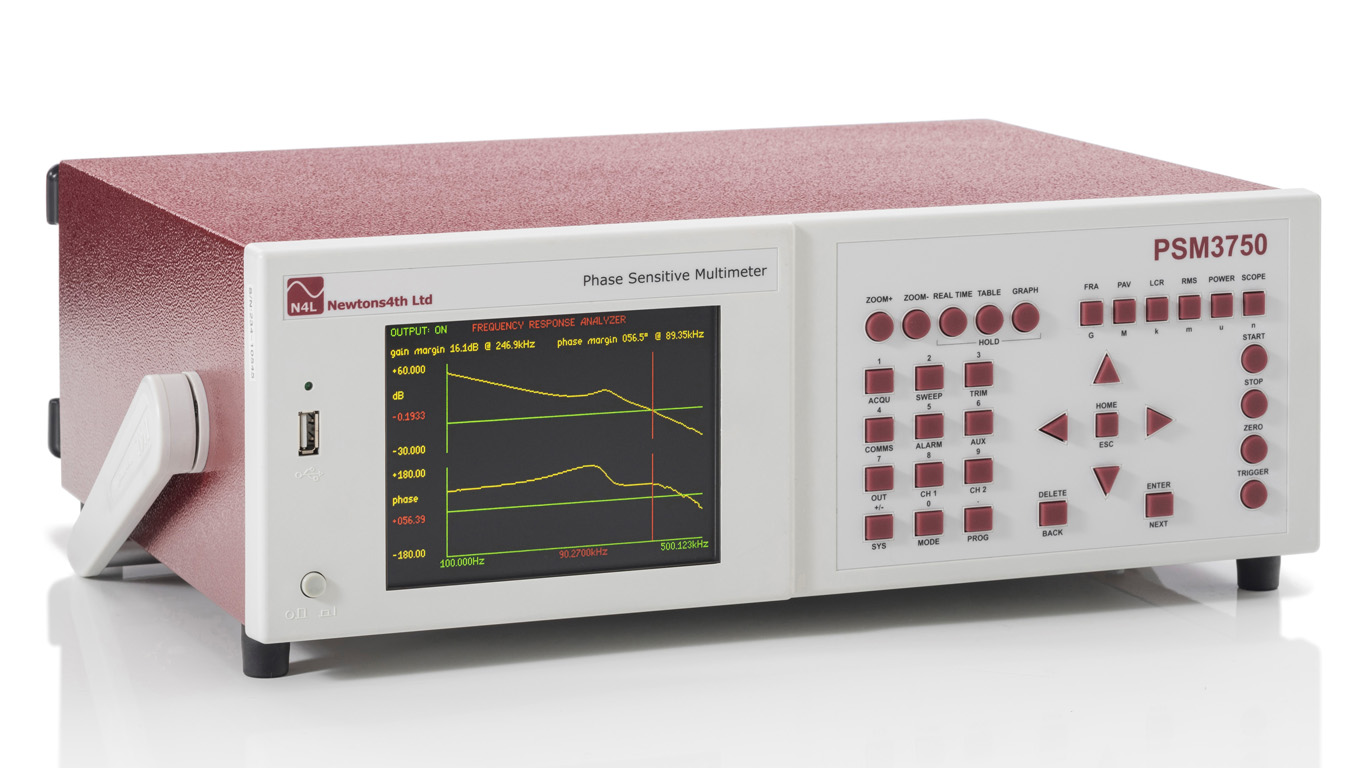

英國N4L(牛頓)　PSM3750頻率響應分析儀

型號：PSM3750頻率響應分析儀

品牌：英國N4L(牛頓)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國N4L(牛頓)

Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。我們的產品組合包括功率分析儀，頻率響應分析儀（增益/相位分析儀），阻抗分析儀，矢量電壓表，相位計，真有效值電壓表，選擇性電平表和實驗室功率放大器，專注于復雜的測試設備，...[查看更多]

瀏覽過此產品的用戶最終購買了

英國N4L(牛頓) PSM3750頻率響應分析儀由愛儀器儀表網代理，PSM3750擁有10Vrms輸出，500Vpk隔離發生器，和500Vpk隔離輸入等獨有的特征，是PSM3750在頻率響應測量領域極富革新的一大進步。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PSM3750頻率響應分析儀簡介：
?PSM3750高頻高精度的相位增益測量功率為用戶提供完整的解決方案。
?擁有10Vrms輸出，500Vpk隔離發生器，和500Vpk隔離輸入等獨有的特征，是PSM3750在頻率響應測量領域極富革新的一大進步，同事亦想市場體統一款前沿的增益精度和相位精度（0.01dB,0.025。）的隔離輸入相位增益分析儀。
?PSM3750以PSM2200和PSM17xx系列頻率響應分析儀系列的成功為基礎，結合了我們的功率分析儀系列隔離輸入通道的設計和開發經驗，為高壓，高精度，隔離提供解決方案增益和相位測量。
?PSM3750采用創新設計，在500Vpk電隔離輸入/輸出通道中集成了直接數字分析和外差技術，可在比目前任何其他儀器更寬的頻率范圍內提供廣泛的測量功能。
?與其他N4L產品一樣，PSM3750 NumetriQ利用新的DSP和FPGA技術優化其模擬硬件的使用，提供速度和測量靈活性，而不會影響每個測量功能的性能。

IAI2阻抗分析
?結合IAI2(阻抗分析接口），使用Kelvin(開爾文)4線連接電阻測試技術，無需使用外部分流器，PSM3750為用戶提供一個*的LCR測量解決方案。
?IAI2的帶寬高達50MHz,適用于廣泛的測量應用。憑借多年的經驗，高科技公司Newtons4th在阻抗測試領域贏得*地位。

高壓反饋環路分析隔離測試
PSM3750配置了500Vpk隔離發生器，能夠直接連接反饋環路而無需注入變壓器，并實現DC,10uHz到50MHz注入帶寬。
由于PSM3750能夠500Vpk隔離輸入，不比用到衰減器，使得反饋分析更簡易、快速、靈活。

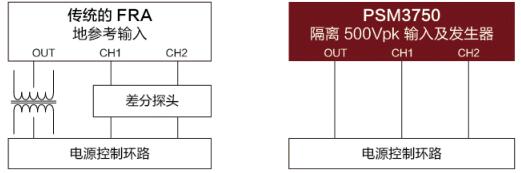

PSM3750頻率響應分析儀-1

上圖表明，PSM3750剔除了必用的隔離變壓器和差分探頭，靈位在傳統的FRA執行分析時，需要幾個隔離變壓器作用在不同頻率范圍，PSM3750也解決了這個麻煩，器輸出信號產生頻率覆蓋了整個頻率范圍。

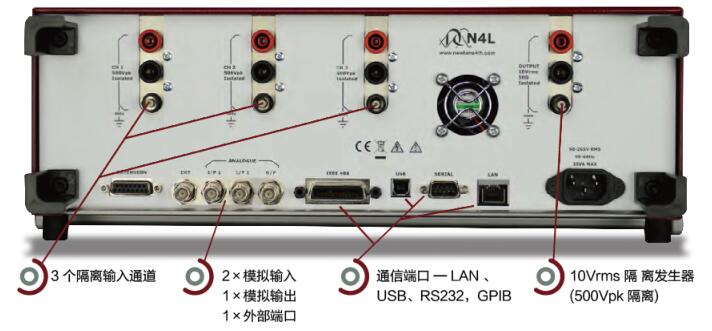

連接
PSM3750背部配置3個隔離通道和一個隔離發生器。輸入輸出通道均采用DNC端子，一級4mm安全接頭。標配LAN、RS232、USB接口，選配CPIB接口。PSM3750裝備了支持素有現代通信的平臺。
PSM3750頻率響應分析儀-2

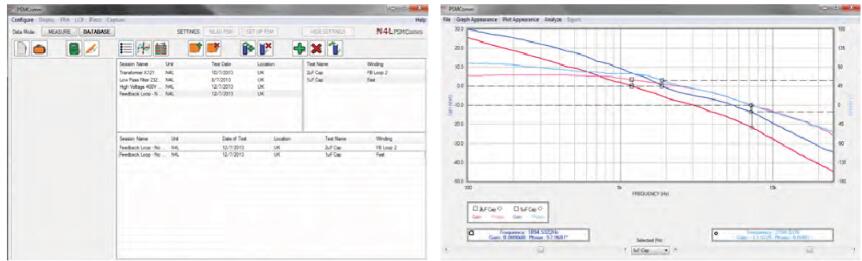

N4L PSMComm軟件 - PSMComm2
PSM3750亦提供一個綜合軟件包，PSMComm2。允許用戶對新產品執行多功能掃描和信號圖對比。OSMComm2也包含數據庫功能，用戶可以儲存所測的大量的數據，使之成為易出來的機構化模式。
PSM3750頻率響應分析儀-3

PSM3750頻率響應分析儀特點：
?高精度-高帶寬 - 500Vpk輸入
?帶寬精度：基本精度0.002dB,以及先進的高頻性能
?頻率范圍：DC,10uHz到50MHz
?高壓浮動輸入：完全電位隔離浮動輸入- 500Vpk范圍
?完全隔離發生器：能夠直接連接反饋環路而無需使用隔離變壓器
?相位精度：0.025^。
?多功能接口：LAN、RS232、USB,以及選件GPIB
?PC軟件操作：遠程控制、列表、曲線圖和數據庫
?多方面測量模式：FRA、PAV、POWER、LCR、RMS電壓表、Scope

PSM3750測量規格
相位增益分析儀
測量	電壓，增益（CH1/CH2,CH2/CH1)，增益（dB）補償增益（dB），相位（°）
頻率范圍	10μHz-50MHz
增益精度（dB)	0.01dB+0.1dB/MHz<5MHz 0.31dB+0.04dB/MHz<50MHz
相位精度	0.025°<10kHz 0.05°+0.00015°/kHz<50MHz
頻率源	發生器或CH1輸入
測量	實時DFT，不會缺失數據
速度	達每秒100個讀值
濾波器	可選低至0.2秒
相位角電壓表
測量	In Phase,Quadrature,Tan,Magnitude,Phase,inphase ratio,rms,rms ratio,LVDT differential,LVDT ratiometric
頻率范圍	10μHz-50MHz
基本精度（AC）	基本精度：0.075%量程+0.075%讀數+0.05mV<1kHz 基本精度+0.001%/kHz<10kHz 基本精度+0.2%+0.00025%/kHz<50MHz
LCR表
功能	L,C,R(AC),Q,Tan（δ），阻抗，相位-串聯或并聯
頻率范圍	10μHz-50MHz
電流分流器	外部或選擇IAI2抗阻接口
范圍（外部分流器）	電感1μH-100H 電容100pF-100μF 電阻1Ω-1MΩ
基本精度	0.1%+分流器誤差
掃描能力	所有AC功能
真RMS電壓表
通道	2個（可選第3通道）
頻率范圍	DC-5MHz 5MHz-50MHz僅基頻
測量	RMS,AC,DC,Peak，CF,Surge，dBm
基本精度（AC）	同于PAV+0.05mV
基本精度（DC）	0.1%量程+0.1%讀數+0.5mV
功率表
測量	W,VA,PF,V,A-Total，基本波和積分，功率諧波
頻率范圍	DC,10mHz-5MHz 5MHz-50MHz僅基頻
電流分流器	外部
電流精度	同于電壓+外部分流器精度
功率精度	0.1%范圍+0.1%讀數+外部分流器精度
信號發生器
類型	完全隔離10Vmrs輸出保護-500Vpk，直接數字合成（DDS）
頻率	10μHz-50MHz
波形	正弦波，方波，三角波，鋸齒波，白噪聲
精度（不修剪）	頻率±0.05% 幅度±5%<10MHz,幅度±10%<50MHz
阻抗	50Ω±2%
輸出電平	35mVrms-10Vrms
補償	±10VDC，分辨率20mV
諧波分析儀
掃描	單次或串列諧波
頻率范圍	20mHz-5MHz 5MHz-50MHz僅基頻
測量	諧波，連續THD，差異THD
諧波次數	100
輸入量程
輸入	2或3×500Vpk輸入隔離
連接	隔離BNC
耦合	AC+DC,AC(<10V DC),AV(<500V DC)
大輸入	對地500Vpk
輸入量程	3mV,10mV,30mV,100mV,300mV,1V,3V,10V,30V,100V,300V,500V,300mV,1V,3V,10V*高壓衰減器
縮放	1×10 ^-9 ～ 1×10 ⁹
量程	全自動，量程往上或手動量程
輸入阻抗	1MΩ
型號
可選型號
PSM3750-2CH	2通道PSM3750
PSM3750-3CH	3通道PSM3750
PSM3750-2CH+IAI2	2通道PSM3750-IAI2
PSM3750-3CH+IAI2	3通道PSM3750+IAI2
IAI2 - 阻抗分析接口
規格
頻率范圍	10uHz到50MHz
測量參數	L,C,R,Z,相位,QF,Tan(δ),串聯和并聯
測量范圍	10nH ～ 10H,1pF ～ 1000uF,10mΩ ～ 500MΩ
基本精度	0.1% < 1kHz 0.2% + 0.002%kHz < 1MHz 0.2% + 0.0005%kHz < 35MHz 0.2% + 0.001%kHz < 50MHz
內部分流器	5Ω,50Ω,5kΩ,500kΩ
附件和接口
附件
探頭	2通道4根，3通道6根
線纜	輸出線，RST232連接線，電源線
軟件	CommView,PSMComm2
參考資料	校準證書，用戶手冊
接口
RS232	比特率19200，RTS/CTS協議
模擬輸出	雙極性 ±10V 在任何測量功能 - BNC
同步輸出	發生器同步脈沖
外部接口（N4L附件）	2 15針D型母頭
LAN(選件L）	10/100 Base-T 網絡接口自動偵測RJ45
GPIB(選件G)	兼合IEEE488.2接口
系統規格
數據記錄
功能	達4個測量功能供用戶選擇
數據記錄	10ms無縫隙記錄
儲存	RAM或非易失性存儲器達16000個記錄
綜合
顯示	480×272點全彩TFT,白色LED背光
尺寸	92×215×312mm(高×寬×深)
重量	3.3kg(2通道)，3.5kg(3通道)
程序保存	100,通電加載位置 1
掃描保存	2000,任何掃描功能的所有參數
遠程操作	所有功能、控制和數據
溫度	5～40℃環境溫度，20～90%RH 非冷凝
CRMM	90-264Vrms 47-63Hz 30VA max
保修	標準1年，可延至3年
