GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

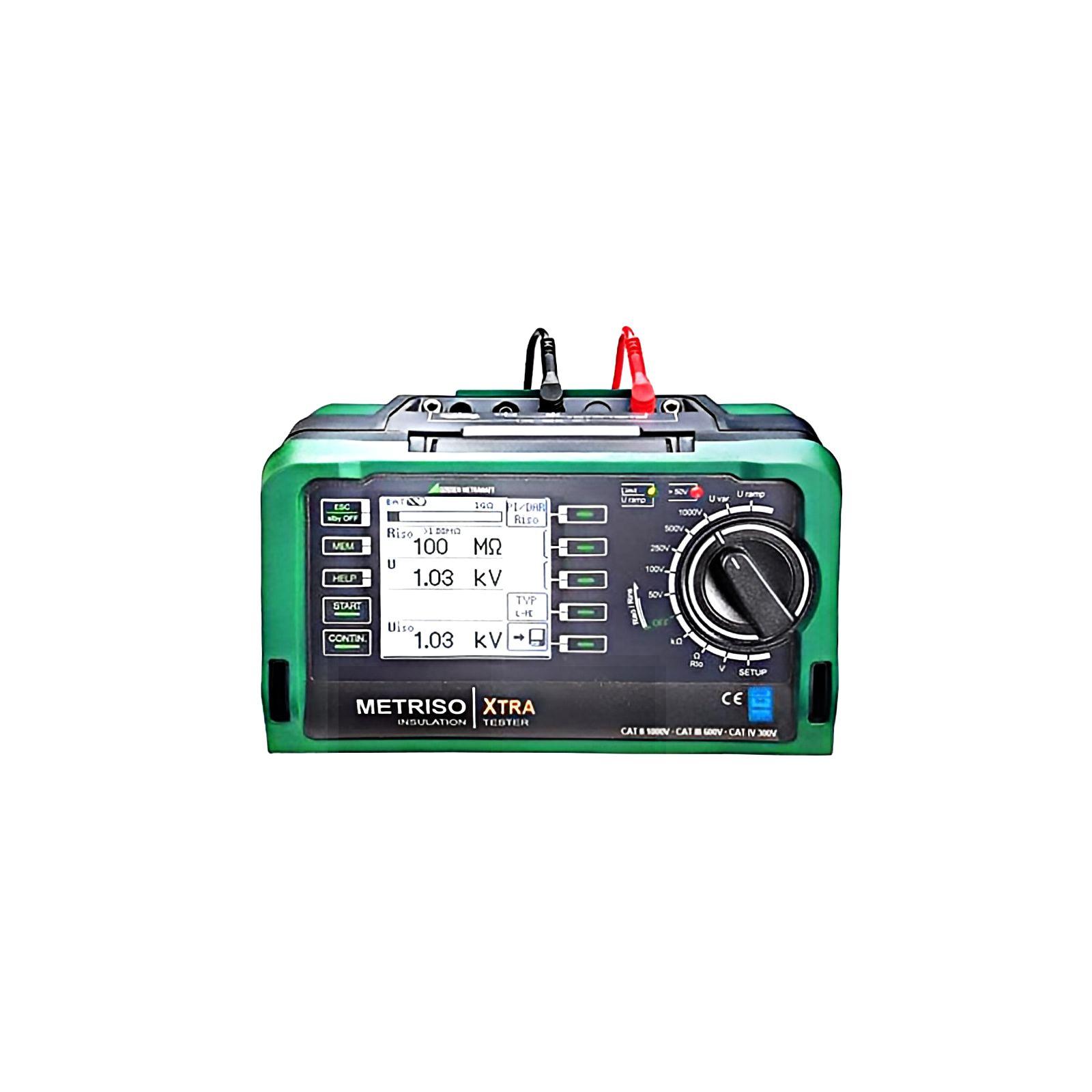

德國GMC METRISO XTRA絕緣電阻測試儀為高精度設備，可測絕緣、低電阻及電壓，符合多標準，具智能濾波等功能，適配惡劣環境，支持數據存儲與報告生成。
核心功能與特性
絕緣測量（R???）
測試電壓：50V、100V、250V、500V、1000V（固定增量）；50-1000V（可變電壓）；50-1000V（斜坡電壓，可顯示擊穿電壓）
關鍵計算參數：極化指數（PI）、吸收比（DAR）
智能濾波：根據測量需求*激活，可補償 162/?Hz 與 50Hz 干擾、衰減電力電纜容性影響、抑制電場干擾，適用于超高電阻測量
低電阻測量（R_LO）與常規電阻測量（R）
低電阻測量范圍：0.01-10Ω（符合 VDE 0100 標準限值），配備保護端（Guard terminal）以補償表面電流
常規電阻測量范圍：10-10kΩ
過壓保護：誤接市電時保護儀器，所有電阻測量量程配備熔絲管，低電阻及常規電阻測量（R_LO、R）配備電子熔斷器
電壓測量（U）
測量范圍：0-1000V（AC/DC）
危險接觸電壓提示：儀器關閉狀態下可檢測干擾電壓，配備危險接觸電壓 LED 指示燈
顯示與報*
背光點陣顯示屏：可顯示測量值與限值
限值報*：超限時發出聲音信號，配備綠 / 紅限值 LED 指示燈（符合 VDE 0100 標準對 R???、R_LO 的限值要求）
斜坡電壓指示燈（LED Uramp）：綠色表示斜坡序列運行，紅色表示斜坡序列中斷（如擊穿情況）
特殊功能
容性被測設備（DUT）放電：可通過儀器放電，顯示屏實時監測電壓下降過程
安全關機：電池電壓低于 8V 時自動關機
數據存儲：儀器內置數據庫，*多可存儲 50,000 個結構要素
自檢功能：配備 10MΩ 測試電阻，依據 IEC/HD 60364-6/EN 50110 標準進行單點自檢
雙向接口：支持連接 ETC 報告生成軟件
物理與環境特性
結構：緊湊堅固，適用于惡劣環境下的現場服務
防護等級：主機 IP 52，測量電纜及連接器 IP 40（依據 DIN VDE 0470 第 1 部分 / EN 60529 標準）
尺寸：225mm×130mm×140mm
重量：含（充電）電池約 1.5kg
應用場景
該絕緣電阻測量儀可快速高效地測試防護措施，符合以下標準及規范：
德國 DIN VDE 0100 標準、奧地利 ?VE-EN 1 標準、瑞士 NIV/NIN SEV 1000 標準及其他*特定規范
IEC/EN 61557 標準全系列：
第 1 部分：通用要求
第 2 部分：絕緣電阻
第 4 部分：接地導體、保護導體及等電位聯結電阻
第 10 部分：交流 1000V 及以下、直流 1500V 及以下低壓系統電氣安全 —— 防護措施測試、測量及監測設備要求
VDE 0701-0702 標準：電氣設備的維修、改造與測試要求
具體適用任務包括：
對無電壓設備及系統進行絕緣電阻測量（根據型號不同，*高測試電壓 1000V）
檢查 1kV 及以下系統中被測對象是否無電壓
測試接地導體、保護導體及等電位聯結的電阻
依據 EN 1081 標準測試地面覆蓋物的靜電放電能力（需使用屏蔽測量電纜）
依據 DIN VDE 0845/EN 61645 標準進行 1mA 測試，現場測試 B、C 類要求（2、3 類電涌保護器）的過壓元件（壓敏電阻、齊納二極管等）的響應電壓，并依據制造商數據評估測試結果
| 測量參數 | 測試電壓（U???） | 量程范圍 | 測量范圍 | 分辨率 | 開路電壓（U?max） | 測試電流 | 固有誤差 | 測量誤差 | 過載能力 |
|---|---|---|---|---|---|---|---|---|---|
| 絕緣電阻（R???） | 50V、100V、250V、500V、1000V | 100MΩ、100kΩ、100GΩ、10MΩ、10GΩ、1MΩ、1GΩ |
10kΩ-99.9kΩ 100kΩ-999kΩ 1.00MΩ-9.99MΩ 10.0MΩ-99.9MΩ 100MΩ-999MΩ 1.00GΩ-9.99GΩ 10.0GΩ-99.9GΩ 100GΩ-999GΩ（1T） |
0.1kΩ 1kΩ 10kΩ 100kΩ 1MΩ 10MΩ 100MΩ 1GΩ |
50V/100V：1.25×U??? 250V/500V/1000V：1.1×U??? |
I_N=1mA I_K≤5mA |
±(8% 讀數 + 3d)1? ±(25% 讀數 + 5d)1? ±(5% 讀數 + 3d) ±(50% 讀數 + 20d)1?2? |
±(10% 讀數 + 3d)1? ±(7% 讀數 + 3d) |
1000V AC/DC 真有效值（TRMS） |
| 交直流電壓（U_AC/DC） | - |
100V 1000V |
10.0V-99.9V 100V-999V |
0.1V 1V |
- | - | ±(2.5% 讀數 + 3d) | ±(5% 讀數 + 3d) | 1000V AC/DC 真有效值 3?（顯示范圍*高 1.2kV） |
| 低電阻（R_LO） | - | 10Ω |
0.17-9.99Ω 10.0-99.9Ω |
0.01Ω |
4V |
200mA≤I_I≤260mA??（≤5Ω 時） | ±(2.5% 讀數 + 3d) | ±(5% 讀數 + 3d) | 1000V AC/DC 真有效值 |
| 常規電阻（R） | - |
100Ω 1kΩ 10kΩ |
0.1Ω 起（顯示范圍） 100-999Ω 1.00-9.99kΩ |
0.1Ω 1Ω 10Ω |
U?max=15V | 1mA≤I_I≤1.3mA | ±(2.5% 讀數 + 3d) | ±(5% 讀數 + 3d) | 1000V AC/DC 真有效值 |
| 參數 | 范圍 | 固有誤差 | 測量誤差 |
|---|---|---|---|
| 電壓范圍 | 100-1000V | ±(10% 讀數 + 8d) | ±(15% 讀數 + 10d) |
| 上升時間 | 5-30s | - | - |
| 測量時長 | 1-120s / 自動 / 連續測量 | - | - |
| 參數 | t1（*讀數時間） | t2（二次讀數時間） | 限值 |
|---|---|---|---|
| PI（極化指數） | 01:00min（1 分鐘） | 10:00min（10 分鐘） | >4.0min/>3.0min/>2.0min/>1.5min/>1.1min/>1.0min |
| DAR（吸收比） | 00:30min（30 秒） | 01:00min（1 分鐘） | >1.60min/>1.25min |
| 分類 | 參數項 | 具體規格 |
|---|---|---|
| 參考條件 | 溫度 | +23°C±3K |
| 相對濕度 | 40...75% | |
| 測量參數頻率 | 45Hz...65Hz | |
| 測量參數波形 | 正弦波，真有效值與整流值偏差 < 1% | |
| 電池電壓 | 9.5V±0.1V | |
| 測試電阻 | 10MΩ±1% | |
| 電氣安全參數 | 防護等級 | 依據 IEC/EN 61010-1 標準為 II 類防護 |
| 污染等級 | 2 級 | |
| 測量類別 | CAT II 1000V / CAT III 600V / CAT IV 300V | |
| 熔斷器 - 熔絲管 | FF315mA/1000V，適用于所有電阻測量量程，電池倉內額外配備 1 個備用熔絲管 | |
| 熔斷器 - 電子熔斷器 | 用于保護低電阻及常規電阻測量（R_LO 和 R） | |
| 環境條件 | 工作溫度 | 0...+40°C |
| 運行溫度 | –10...+50°C | |
| 存儲溫度（無電池） | –25...+70°C | |
| 相對濕度 | 工作時*高 75%，存儲 / 運輸時*高 85%（不允許冷凝） | |
| 海拔 | *大 2000m | |
| 校準間隔（推薦） | 1 年 | |
| 電源參數 | 電池類型（標配） | 8 節 1.5V AA 電池（符合 IEC LR14 標準的堿性錳電池） |
| 可選充電電池組 | 貨號 Z502H 的充電電池組 | |
| 可選充電器（貨號 Z502R） | 寬帶充電器，輸入 100...240V AC，輸出 16.5V DC、1A | |
| 電池電量顯示 | 4 段式電池符號顯示，可通過菜單功能查詢實時電池電壓 | |
| 電池節能電路 - 背光關閉 | 可在 SETUP 菜單設置，*后一次旋轉開關操作后 10...30 秒自動關閉 | |
| 電池節能電路 - 待機模式 | 測量值約 15 分鐘不變且無操作時，儀器自動進入 | |
| 電池節能電路 - 自動關機 | 測量值長時間不變且無按鍵 / 旋轉開關操作時觸發 | |
| 電池使用壽命（堿性錳電池） | 以 RISO（1000V/1MΩ）、R_LO 測量（通電 25 秒，后續每次測量 5 秒）為例，約 400 次測量 | |
| 電池使用壽命（2200mAh 充電電池） | 以 RISO（1000V/1MΩ）、R_LO 測量（通電 25 秒，后續每次測量 5 秒）為例，約 650 次測量 | |
| 安全關機電壓 | 電池電壓 < 8V 時，儀器自動關機或無法開機 | |
| 充電方式 | 充電電池可在儀器內直接充電（連接充電器至充電接口） | |
| 充電時長（Z502R 充電器） | 充滿完全耗盡的電池約需 2 小時，充電器內置計時器限制*長充電時間為 4 小時 | |
| 電磁兼容性（EMC） | 干擾發射 | 符合 EN 61326-1:2013 B 類標準 |
| 抗干擾性 | 符合 EN 61326-1:2013 標準 | |
| 顯示參數 | 數字顯示屏 | 128×128 像素點陣屏，支持多內容顯示，帶背光（半透反射式） |
| LED！（限值 LED）- 狀態 1 | 儀器關閉時，檢測到外部電壓則呈紅色 | |
| LED！（限值 LED）- 狀態 2 | 絕緣測量（Riso/Rins、PI、DAR）時，測量端有高測試電壓則呈紅色 | |
| LED Uramp（斜坡電壓 LED）- 狀態 1 | 綠色表示斜坡序列運行 | |
| LED Uramp（斜坡電壓 LED）- 狀態 2 | 紅色表示斜坡序列中斷（如擊穿情況） | |
| 數據接口 | USB 接口類型 | USB 從機接口，用于連接電腦 |
| RS232 接口功能 | 用于連接條形碼掃描儀、RFID 掃描儀 | |
|
德國GMC METRISO XTRA絕緣電阻測試儀文檔 |
|
|
