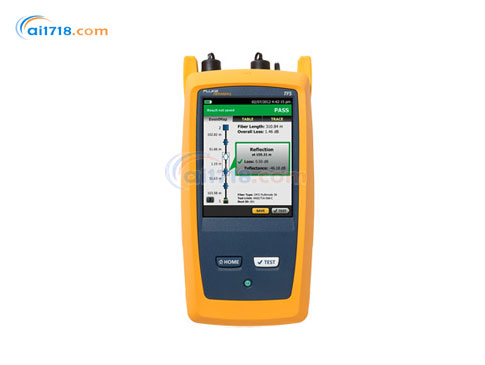

美國FLUKE(福祿克)　OptiFiber? Pro企業級光纖OTDR認證測試儀

型號：OptiFiber? Pro企業級光纖OTDR認證測試儀

品牌：美國FLUKE(福祿克)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國FLUKE(福祿克)

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立，作為丹納赫集團的全資子公司，福祿克是一個跨國公司，總部設在美國華盛頓州的埃弗里德市，工廠分別設在美國、英國，荷蘭和中國。銷售和服務分公司遍布歐洲、北美、南美、亞洲和澳大利亞。福祿...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Fluke OptiFiber? Pro企業級光纖OTDR認證測試儀由愛儀器儀表網代理，本產品專為運營商而設計的，它具有企業用戶不需要的非常麻煩且復雜的功能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?加快光纖認證，在快速測試模式下的跡線測試只需兩秒鐘
?通過“智能手機”用戶觸控界面，*大限度地提高效率，從而可讓任何人都能進行的光纖故障排除和認證
?通過預選設置可以快速測試數據中心光纖
?適于診斷包含短跳線、多連接器的數據中心光纖鏈路的故障
?利用圖形化 EventMap? 視圖，可輕松分析所有高損耗的連接器、熔接點及區段
?通過在用戶以及不同作業項目之間共享 OTDR 數據，提高投資回報
?通過快速準確地識別所有光纖故障，縮短網絡故障時間
?通過集成的 LinkWare? 軟件，簡化結果報告和管理界面，并生成符合標準的詳細報告
?許多用于排除光纖故障的 OTDR（光時域反射計）是專為運營商而設計的，它具有企業用戶不需要的非常麻煩且復雜的功能
?一些 OTDR 具有企業網絡工程師、SAN 設計師和布線安裝人員所需的功能和用途
?當企業耗費較多存儲資源以及采用更高帶寬（40G、100G）的數據中心架構時，布線基礎設施的復原能力變得高度依賴維修工具，以確保光纖可靠性
?OptiFiber Pro 是業內*專用 OTDR，滿足企業級光纖基礎設施面臨的獨特挑戰
?利用簡單的“智能手機”用戶界面以及強大的功能設置，OptiFiber Pro 讓任何人都變成高效和的樓宇光纖故障排除人員和安裝人員，以*大限度地減少網絡故障時間

產品特點：
?加強數據中心和存儲網絡的可靠性和可用性
?通過任務導向和簡化操作，*大限度提高操作人員的效率
?采用快速追蹤、一鍵式設置以及綜合報告，提高工作效率
?減少了昂貴的 OTDR 培訓費用和詳細的跡線分析時間，節省資金
?不再需要投資第二個 OTDR 來專門排除 LAN 和校園網絡的故障

產品應用：
?在低于*短脈沖寬度非飽和反射峰和 1.5 dB 之下測量。反射峰多模 < -40 dB，單模 < - 50 dB
?在偏離*短脈沖寬度反向散射 +/- 0.5 dB 處測量。反射峰多模 < -40 dB，單模 < - 50 dB
?對于 OM1 光纖典型的反向散射系數： 850: -65 dB, 1300: -72 dB
?OM2-OM4 光纖的典型反向散射和衰減系數： 850 nm ： -68 dB; 2.3 dB/km: 1300 nm ： -76 dB; 0.6 dB/km
?OM1-OM2 光纖的典型反向散射和衰減系數： 1310nm/1550nm ： -79 dB; 0.32 dB/km; 1550 nm: -82 dB; 0.19 dB/km
?SNR=1 方法，3 分鐘平均，*大脈沖寬度
?通常在 850 = 9 km 發現端點或通常在 7 km 發現 0.1 dB 事件（事件之前*大 18 dB 衰減）
?通常在 1300 = 35 km 發現端點或通常在 30 km 發現 0.1 dB 事件（事件之前*大 18 dB 衰減）
?通常在 1310 = 80 km 發現端點或通常在 60km 發現 0.1 dB 事件（事件之前*大 20 dB 衰減）
?通常在 1550 = 130 km 發現端點或通常在 90 km 發現 0.1 dB 事件（事件之前*大 18 dB 衰減）
?不包括折射率系數錯誤，也不包括自動事件位置錯誤
?dB 變化/1 dB 階躍
?應用于在 OTDR 可找到一個 0.1 dB 事件的距離范圍內的軌跡反向散射

*使用電池供電。帶 AC 適配器： 0oC 至 45oC。每 15 分鐘時間段時實時掃描功能不能使用超過 5 分鐘。使用實時掃描功能的*高環境溫度為 35oC
*請不要將電池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的環境下超過一個星期，以免損壞電池容量

	Multimode 模塊	Singlemode 模塊	Quad 模塊<
波長	850 nm +/- 10 nm 1300 nm +35/-15 nm	1310 nm +/- 25 nm 1550 nm +/- 30 nm	850 nm +/- 10 nm 1300 nm +35/-15 nm 1310 nm +/- 25 nm 1550 nm +/- 30 nm
兼容光纖類型	50/125 μm 62.5/125 μm	單模	50/125 μm 62.5/125 μm 單模
事件死區 1	850 nm ： 0.5 m（典型） 1300 nm ： 0.7 m（典型）	1310 nm ： 0.6 m（典型） 1550 nm ： 0.6 m（典型）	850 nm ： 0.5 m（典型） 1300 nm ： 0.7 m（典型） 1310 nm ： 0.6 m（典型） 1550 nm ： 0.6 m（典型）
衰減死區 2	850 nm ： 2.2 m（典型） 1300 nm ： 4.5 m（典型）	1310 nm ： 3.6 m（典型） 1550 nm ： 3.7 m（典型）	850 nm ： 2.2 m（典型） 1300 nm ： 4.5 m（典型） 1310 nm ： 3.6 m（典型） 1550 nm ： 3.7 m（典型）
動態范圍3，5，6	850 nm ：一般為 28 dB 1300 nm ：一般為 30 dB	1310 nm ：一般為 32 dB 1550 nm ：一般為 30 dB	850 nm ：一般為 28 dB 1300 nm ：一般為 30 dB 1310 nm ：一般為 32 dB 1550 nm ：一般為 30 dB
*大距離范圍設置	40 km	130 km	MM： 40 km SM： 130 km
距離測量范圍 4，5，7，8，9，10	850 nm ： 9 km 1300 nm ： 35 km	1310 nm ： 80 km 1550 nm ： 130 km	850 nm ： 9 km 1300 nm ： 35 km 1310 nm ： 80 km 1550 nm ： 130 km
反射范圍 4，5	850 nm ：一般為 -14 dB 至 -57 dB 1300 nm ：一般為 -14 dB 至 -62 dB	1310 nm ：一般為 -14 dB 至 -65 dB 1550 nm ：一般為 -14 dB 至 -65 dB	850 nm ：一般為 -14 dB 至 -57 dB 1300 nm ：一般為 -14 dB 至 -62 dB 1310 nm ：一般為 -14 dB 至 -65dB 1550 nm ：一般為 -14 dB 至 -65 dB
采樣分辨率	3 cm 到 400 cm	3 cm 到 400 cm	3 cm 到 400 cm
脈沖寬度（額定）	850 nm ： 3, 5, 20, 40, 200 ns 1300 nm ： 3, 5, 20, 40, 200, 1000 ns	1310/1550 nm： 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns	850 nm ： 3, 5, 20, 40, 200 ns 1300 nm ： 3, 5, 20, 40, 200, 1000 ns 1310/1550 nm： 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
測試時間（每波長）	自動設置：一般為 5 秒	自動設置：一般為 10 秒	自動設置： MM – 一般為 5 秒 SM – 一般為 10 秒
	快速測試設置：一般為 2 秒	快速測試設置：一般為 5 秒	快速測試設置： MM – 一般為 2 秒 SM – 一般為 5 秒
	*佳分辨率設置： 2 到 180 秒	*佳分辨率設置： 5 到 180 秒	*佳分辨率設置： MM – 2 到 180 秒 M SM – 5 到 180 秒
	FaultMap 設置： 2 秒（一般），180 秒（*大）	FaultMap 設置： 10 秒（一般），180 秒（*大）	FaultMap 設置： MM - 2 秒（一般），MM - 180 秒（大） SM - 10 秒（一般），SM - 180 秒（大）
	DataCenter OTDR 設置： 1 秒（一般在 850 nm），7 秒（*大）	DataCenter OTDR 設置： 20 秒（一般），40 秒（*大）	DataCenter OTDR 設置： MM – 1 秒（一般在 850 nm） MM – 7 秒（大） SM – 20 秒（一般） SM – 40 秒（大）
	手動設置： 3，5，10，20，40，60，90，120，180 秒	手動設置： 3，5，10，20，40，60，90，120，180 秒	手動設置： -3，5，10，20，40，60，90，120，180 秒 SM - 3，5，10，20，40，60，90，120，180 秒

其它主要技術指標

FiberInspector 探頭技術指標
放大倍率	~ 200X 帶 OptiFiber Pro 顯示
光源	藍色 LED
電源	TFS 主機
視野 (FOV)	水平： 425 μm 垂直： 320 μm
*小可檢測微粒大小	0.5 μm
體積	大約 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），無適配器端頭
重量	200 g
溫度范圍	工作時： 32°F 至 122°F (0 °C 到 +50 °C) 存放： -4°F to +158°F (-20°C to +70°C)
合格證	CE（使用主機時）

VFL 技術指標
開關控制	機械開關和觸摸屏幕上的按鈕
輸出功率	316 μw (-5 dBm) = 峰值功率 = 1.0 mw (0 dBm)
工作波長	650 nm 額定
譜寬 (RMS)	±3 nm
輸出模式	連續波和脈沖模式（2 Hz - 3 Hz 閃爍頻率）
接頭適配器	2.5 mm 通用
激光安全性（類別）	II 類 CDRH 符合 EN 60825-2

一般規格
重量	帶模塊和電池的主機： 3 磅，5 盎司（1.28 千克）
體積	帶模塊和電池的主機： 2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
電池	鋰離子電池組，7.2 V
電池壽命	測試儀關閉時電量從 10% 充到 90% 需要四小時

環境技術指標
工作溫度*	-18oC 至 45oC
非操作溫度	-30oC 至 60oC
操作高度	4,000 m (13123 ft) 3200 米（10,500 英尺）帶交流適配器
存儲高度	12,000 米
EMC	EN 61326-1

型號/名稱	說明
OFP-100-M	OptiFiber Pro Multimode OTDR 套件。套件中包含帶 MM OTDR 模塊的 OptiFiber Pro、便攜帶、交流適配器/充電器、USB 接口電纜 – 標準 A - micro B，用戶指南 CD、LinkWare 軟件 CD、入門指南、校準說明、注冊卡、廠家保修和便攜箱。
OFP-100-MI	OptiFiber Pro Multimode OTDR 套件及檢查套件。套件中包含帶 MM OTDR 模塊的 OptiFiber Pro，2 SC/LC 多模啟動線 — 50 μm、1 SC/SC 多模啟動線 — 50 μm、USB 光纖檢測視頻探頭和 4 端頭，2 發射光纖工具包、OptiFiber Pro 便攜帶和手帶、交流適配器/充電器、USB 接口電纜 – 標準 A - micro B、1 1.25 mm IBC OneClick 清潔劑、1 2.5 mm IBC OneClick 清潔劑、用戶指南 CD、LinkWare 軟件 CD、入門指南、校準說明、注冊卡、廠家保修和便攜箱。
OFP-100-S	OptiFiber Pro Singlemode OTDR 套件。套件中包含帶 SM OTDR 模塊的 OptiFiber Pro、便攜帶、交流適配器/充電器、USB 接口電纜 – 標準 A - micro B，用戶指南 CD、LinkWare 軟件 CD、入門指南、校準說明、注冊卡、廠家保修和便攜箱。
OFP-100-SI	OptiFiber Pro Singlemode OTDR 套件及檢查套件。套件中包含帶 SM OTDR 模塊的 OptiFiber Pro，2 SC/LC 多模啟動線 — 9 μm、1 SC/SC 多模啟動線 — 9 μm、USB 光纖檢測視頻探頭和 4 端頭，2 發射光纖工具包、OptiFiber Pro 便攜帶和手帶、交流適配器/充電器、USB 接口電纜 – 標準 A - micro B、1 1.25 mm IBC OneClick 清潔劑、1 2.5 mm IBC OneClick 清潔劑、用戶指南 CD、LinkWare 軟件 CD、入門指南、校準說明、注冊卡、廠家保修和便攜箱。
OFP-100-Q	OptiFiber Pro Quad OTDR 套件。套件中包含帶 Quad OTDR 模塊的 OptiFiber Pro、便攜帶、交流適配器/充電器、USB 接口電纜 – 標準 A - micro B，用戶指南 CD、LinkWare 軟件 CD、入門指南、校準說明、注冊卡、廠家保修和便攜箱。
OFP-100-QI	OptiFiber Pro Quad OTDR 套件及檢查套件。套件中包含帶 Quad OTDR 模塊的 OptiFiber Pro，2 SC/LC 多模啟動線 — 50 μm、2SC/LC 單模啟動線 — 9 μm、1 SC/SC 多模啟動線 — 50 μm，1 SC/SC 單模啟動線 — 9 μmUSB 光纖檢測視頻探頭和 4 端頭，2發射光纖工具包、OptiFiber Pro 便攜帶和手帶、交流適配器/充電器、USB 接口電纜 – 標準 A - micro B、1 1.25 mm IBC OneClick 清潔劑、1 2.5 mm IBC OneClick 清潔劑、用戶指南 CD、LinkWare 軟件 CD、入門指南、校準說明、注冊卡、廠家保修和便攜箱。
OFP-MM	OptiFiber Pro Multimode OTDR 模塊。
OFP-SM	OptiFiber Pro Singlemode OTDR 套件。
OFP-QUAD	OptiFiber Pro Quad OTDR 套件。
OFP-FI	帶選擇性隔板和視頻探頭端頭的 DI-1000 Inspector。
TFS	TFS 主機和電池。

零配件

型號/名稱	說明
MMC-50-SCSC	多模發射電纜 50 μm SC/SC
MMC-50-SCLC	多模發射電纜 50 μm SC/LC
MMC-50-SCST	多模發射電纜 50 μm SC/ST
MMC-50-SCFC	多模發射電纜 50 μm SC/FC
MMC-50-SCE2K	多模發射電纜 50 μm SC/E2K
MMC-62-SCSC	多模發射電纜 62.5 μm SC/SC
MMC-62-SCLC	多模發射電纜 62.5 μm SC/LC
MMC-62-SCST	多模發射電纜 62.5 μm SC/ST
MMC-62-SCFC	多模發射電纜 62.5 μm SC/FC
SMC-9-SCSC	單模發射電纜 9 μm SC/SC
SMC-9-SCLC	單模發射電纜 9 μm SC/LC
SMC-9-SCST	單模發射電纜 9 μm SC/ST
SMC-9-SCFC	單模發射電纜 9 μm SC/FC
SMC-9-SCE2KAPC	單模發射電纜 9 μm SC/E2000 APC
PA-SC	OTDR 源端口可互換 SC 適配器
PA-ST	OTDR 源端口可互換 ST 適配器
PA-FC	OTDR 源端口可互換 FC 適配器
TFS-BAT	TFS 電池
TFS-CHGR	TFS 交流適配器/充電器，國際版
TFS-KIT-CASE	TFS 軟包
TFS-HSTRAP	TFS 便攜帶
TFS-USB-CBL	USB 接口電纜標準 A - micro B
FI1000	OptiFiber Pro 的 DI-1000 FiberInspector USB 視頻探頭
FI1000-SCFC-TIP	SC 和 FC 隔板視頻探頭端頭
FI1000-LC-TIP	LC 隔板視頻探頭端頭
FI1000-ST-TIP	ST 隔板視頻探頭端頭
FI1000-MU-TIP	MU 隔板視頻探頭端頭
FI1000-E2KAPC-TIP	E2000/APC 隔板視頻探頭端頭
FI1000-SCAPC-TIP	SC/APC 隔板視頻探頭端頭
FI1000-E2K-TIP	E2000 隔板視頻探頭端頭
FI1000-LCAPC-TIP	LC/APC 隔板視頻探頭端頭
FI1000-2.5-UTIP	用于跳接線的 2.5 mm 通用視頻探頭端頭
FI1000-1.25-UTIP	用于跳接線的 1.25 mm 通用視頻探頭端頭
FI1000-2.5APC-UTIP	用于跳接線的 2.5 mm APC 通用視頻探頭端頭
FI1000-MPO-UTIP	用于跳接線和隔板的 MPO/MTP 探頭端頭和轉換旋鈕
FI1000-MPOAPC-UTIP	用于跳接線和隔板的 MPO/APC 探頭端頭和轉換旋鈕
FI1000-1.25APC-TIP	用于跳接線的 1.25 mm APC 通用視頻探頭端頭
FI1000-MPOAPC-RT	MPO/MTP APC REPLACEMENT TIP WITH NO TRANSLATOR KNOB
FI1000-MPO-RT	MPO/MTP REPLACEMENT TIP WITH NO TRANSLATOR KNOB
FI1000-TIP-KIT	LC,FC/SC BULKHEAD, 1.25 AND 2.5MM UNIVERSAL TIPS IN A BOX
TFS-STD	TFS DEMO STAND
