SONEL S.A.成立于一九九四年六月。該公司的創始人是電氣工程師——指對特種測試設備及其市場需求具有豐富的知識。在1998年出現了的名稱和法律狀態的變化，SONEL S.A.正式成立。目前，公司主體位于Wa?brzych經濟特區的?widnica子區內。該公司于2008年六月...[查看更多]

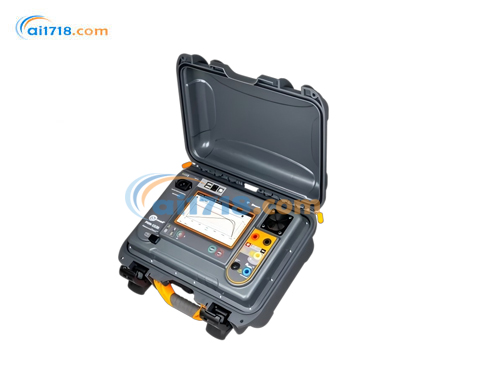

波蘭SONEL(索耐) PVM-1530光伏測試儀由愛儀器儀表網代理，PVM-1530 是一款開創性的光伏發電儀表，適用于電壓高達 1500 V 的光伏系統，并具備豐富的測量功能。它可用于符合 EN 62446-1 標準的 1 類測量，并可測量符合 EN 62446-1 標準的 2 類 IU 曲線。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
PVM-1530 是一款開創性的光伏發電儀表，適用于電壓高達 1500 V 的光伏系統，并具備豐富的測量功能。它可用于符合 EN 62446-1 標準的 1 類測量，并可測量符合 EN 62446-1 標準的 2 類 IU 曲線。此外，它還能將測量參數轉換為符合 EN IEC 60891 標準的 STC 條件。PVM-1530 功能全面且操作簡便，能夠*地監測光伏系統的安全性和效率參數。
PVM-1530光伏測試儀產品特性
PVM-1530
可按照 EN 62446-1 標準進行 1 類測量
可按照 EN 62446-1 和 EN 61829 標準進行 2 類伏安（I-U）曲線測量
可測量光伏組件，包括雙面組件和高效組件
支持自定義測量流程
與 IRM-1 太陽輻射與溫度測試儀配合使用，可按照 EN IEC 60891 標準將測量參數轉換為標準測試條件（STC）下的數值
reSYNC 功能 —— 與 IRM-1 恢復連接后，自動補充環境參數并轉換為 STC 條件下的結果
可外接無線電接口，實現與 IRM-1 測試儀的遠距離通信
內置藍牙和無線網絡（WiFi），支持與外部設備通信
大容量結構化測量?jī)?nèi)存
大型觸控屏，強光下仍具備良好可視性
IRM-1
測量太陽輻射強度和溫度
配備 LoRa 通信接口，用于與主測試儀通信 —— 通信距離遠超藍牙技術！
支持 reSYNC 功能，與主測試儀自動同步數據
內置指南針和傾角傳感器
內置記錄儀，可用于光伏系統搭建前的太陽輻射記錄，以及現有系統的遮擋測量
大容量測量?jī)?nèi)存：999 個緩存存儲單元和 5000 條記錄儀記錄（單次記錄模式），支持覆蓋寫入（連續記錄模式）
測量效果
Sonel MeasureEffect?該測試儀是 Sonel MeasureEffect? 平臺的一部分。這是一個綜合系統，支持測量、數據存儲與管理，并提供儀器的多級控制功能。
PVM-1530光伏測試儀測量參數
PVM-1530
測量伏安（I-U）特性和功率 - 電壓（P-U）特性，支持轉換為 STC 條件下的數值
光伏組件或組件串的開路電壓，*高 1500V 直流
交流電網的真有效值電壓，*高 1000V，同時測量頻率
光伏組件或組件串的短路電流，*高 40A 直流
光伏組件絕緣電阻 —— 測量電壓可選 250V、500V、1000V、1500V 直流，可同時測量?jī)蓚€(gè)數值：R150和Riso
交流電路絕緣電阻 —— 測量電壓可選 250V、500V、1000V 直流
保護導體和等電位聯結電阻，測試電流 ±200mA
光伏組件工作電流和交流電流測量 —— 需配合 CMP-1015-PV 測試儀使用
交 / 直流功率測量
旁路二極管測試，自動極性檢測
阻斷二極管測試，測試電壓可選 1000V、1500V 直流
IRM-1
太陽輻射強度，單位可選W/m2或 英熱單位 / 平方英尺?小時（BTU/ft2h）
光伏組件溫度，單位可選攝氏度（°C）或華氏度（°F）
環境溫度，單位可選攝氏度（°C）或華氏度（°F）
組件傾角
組件方位（通過內置指南針測量）
PVM-1530：1 類測量與伏安（I-U）特性
PVM-1530 是一款開創性的光伏測試儀，適用于*高 1500V 的光伏系統，具備豐富的測量功能。通過觸控屏選擇所需功能，屏幕尺寸大、色彩豐富且背光強勁，即使在強光環境下也能輕松操作。大容量結構化內存大幅縮短了測量后文檔的編制時間。
IRM-1：小巧便攜
IRM-1 體積小巧，但對于光伏系統測試至關重要。通過測量太陽輻射值、組件溫度和環境溫度，提供將測量結果轉換為 STC 條件下數值所需的必要數據。內置 5000 條記錄容量的記錄儀，可作為光伏電站設計過程中的工具，也可用于診斷組件遮擋問題。
密封性與耐用性
該系列測試儀可在惡劣環境條件下穩定工作。PVM-1530 的外殼堅固，閉合狀態下密封性良好，能在測量過程中有效保護儀器。
通信與軟件
IRM-1 的測量數據可通過 USB 接口傳輸至計算機。此外，設備內置 LoRa（遠距離）無線通信接口，可與主測試儀自動交換數據 —— 即使在遠距離場景下也能實現
PVM-1530 的測量數據可通過有線或無線通信方式傳輸至計算機。Sonel Reader 軟件支持將下載的數據保存為常用格式并打印；如需生成電擊防護報告，可選用可選軟件 Sonel Reports Plus
遇到問題？使用 reSYNC 功能！
在測量過程中，可能出現 PVM-1530 與 IRM-1 距離過遠導致通信中斷的情況。若繼續測量，恢復連接后，儀器將自動補充 IRM-1 在臨時內存中記錄的環境參數，并將結果轉換為 STC 條件下的數值。
訂購信息
| 配件 | WMGBPVM1530MAX（PVM-1530 Max） | WMGBPVM1530PRO（PVM-1530 Pro） | WMGBPVM1530（PVM-1530） |
|---|---|---|---|
| IRM-1 太陽輻射與溫度測試儀（型號：WMGBIRM1） | 2 臺 | 1 臺 | - |
| CMP-1015-PV 光伏專用數字鉗形表 + 標準配件（型號：WMGBCMP1015PV） | 1 套 | 1 套 | - |
| LORA-S1 USB 數據傳輸適配器（型號：WAADAUSBLORA） | 1 個 | 1 個 | - |
| MC4 - 香蕉插頭適配器（1.5 kV，套裝）（型號：WAADA5KVMC4KPL） | 1 套 | 1 套 | 1 套 |
| 帶 MC4 插頭的電纜（2 m，2 根 / 套）（型號：WAPRZ002MC4KPL） | 1 套 | 1 套 | 1 套 |
| 藍色 5 kV 測試線（3 m，香蕉插頭）（型號：WAPRZ003BUBB5K） | 1 根 | 1 根 | 1 根 |
| 黃色 CAT III 1500 V 測試線（3 m，香蕉插頭）（型號：WAPRZ003YEBB1K5V） | 1 根 | 1 根 | 1 根 |
| 紅色 5 kV 測試線（1.8 m，香蕉插頭）（型號：WAPRZ1X8BLBB5K） | 1 根 | 1 根 | 1 根 |
| 黑色 5 kV 測試線（1.8 m，香蕉插頭）（型號：WAPRZ1X8BLBB5K） | 1 根 | 1 根 | 1 根 |
| 黑色 1 kV 20 A 鱷魚夾（型號：WAKROBL20K01） | 2 個 | 2 個 | 2 個 |
| 黑色 5 kV 針式探頭（香蕉插座）（型號：WASONBLOGB2） | 2 個 | 2 個 | 2 個 |
| 光伏組件用太陽輻射測試儀安裝套件 + 光伏組件與環境溫度測量探頭（型號：WASONTPVCKPL） | 2 套 | 1 套 | - |
| 5 V 電源適配器（帶 USB 2.0 輸出和可分離式 micro-USB 線纜）（型號：WAZASZ24） | 2 個 | 1 個 | - |
| L-4 便攜箱（型號：WAFUTL4） | 1 個 | 1 個 | 1 個 |
| USB 線纜（型號：WAPRZUSB） | 1 根 | 1 根 | 1 根 |
| 帶 IEC C13 插頭的電網線纜（型號：WAPRZ1X8BLIEC） | 1 根 | 1 根 | 1 根 |
| 配件 | WMGBPVM1530MAX（PVM-1530 Max） | WMGBPVM1530PRO（PVM-1530 Pro） | WMGBPVM1530（PVM-1530） |
|---|---|---|---|
| MC4 連接器專用鑰匙（型號：WAPOZKEYMC4） | 1 把 | 1 把 | 1 把 |
| 熔斷器（0.5 A，1000 V 交 / 直流，6.3×32 mm）（型號：WAPOZB05A1000V） | 1 個 | 1 個 | 1 個 |
| PVM-1530 出廠校準證書 | 1 份 | 1 份 | 1 份 |
| IRM-1 出廠校準證書 | 2 份 | 1 份 | - |
| CMP-1015-PV 出廠校準證書 | 1 份 | 1 份 | - |
| 配件 | WMGBPVM1530MAX（PVM-1530 Max） | WMGBPVM1530PRO（PVM-1530 Pro） | WMGBPVM1530（PVM-1530） |
|---|---|---|---|
| IRM-1 太陽輻射與溫度測試儀（型號：WMGBIRM1） | - | √ | √ |
| CMP-1015-PV 光伏專用數字鉗形表 + 標準配件（型號：WMGBCMP1015PV） | - | - | √ |
| CMP-1015-PV 專用可選配件 | √ | √ | - |
| 光伏系統功率測量用 MC4 分路器（1500 V，2 個 / 套）（型號：WAADAMC4SV2KPL） | √ | √ | √ |
| AC-16 線路分路器（便于電流測量）（型號：WAADAAC16） | √ | √ | √ |
| 工業插座適配器（16 A / 32 A）（型號：WAADAAGT16T / WAADAAGT32T） | √ | √ | √ |
| 三相插座適配器（16 A / 32 A）（型號：WAADAAGT16P / WAADAAGT32P） | √ | √ | √ |
| 三相插座適配器（63 A）（型號：WAADAAGT63P） | √ | √ | √ |
| 1 kV 20 A 鱷魚夾（紅色 / 藍色 / 黃色）（型號：WAKRORE20K02 / WAKROBU20K02 / WAKROYE20K02） | √ | √ | √ |
| 1 kV 針式探頭（香蕉插座，紅色 / 藍色 / 黃色 / 黑色）（型號：WASONREOGB1 / WASONBUOGB1 / WASONYEOGB1 / WASONBLOGB1） | √ | √ | √ |
| 條形碼掃描儀（USB 接口）（型號：WAADACK2D） | √ | √ | √ |
| 報告 / 條形碼打印機 D2（佐藤，USB 接口，便攜式）（型號：WAADAD2） | √ | √ | √ |
| D2 打印機專用膠帶 / 紙張（粘性）（型號：WANAKD2） | √ | √ | √ |
| D2 打印機專用墨帶（型號：WANAKD2BAR） | √ | √ | √ |
| 報告 / 條形碼打印機 D3（兄弟，WiFi/USB 接口，便攜式）（型號：WAADAD3） | √ | √ | √ |
| D3 打印機專用墨帶（型號：WANAKD3） | √ | √ | √ |
| D3 打印機專用可充電電池（型號：WAAKU19） | √ | √ | √ |
| Sonel Reader 軟件（型號：WAPROREADER） | √ | √ | √ |
| Sonel Reports Plus 軟件（型號：WAPROREPORTSPLUS） | √ | √ | √ |
| PVM-1530 帶認可校準證書 | √ | √ | √ |
| IRM-1 不帶認可校準證書 | √ | √ | - |
| CMP-1015-PV 帶認可校準證書 | √ | √ | - |
PVM-1530光伏測試儀規格
| 參數 | 測量范圍 | 顯示范圍 | 分辨率 | 準確度 ±（測量值百分比 + 字） |
|---|---|---|---|---|
| 電壓 | ||||
| 交流電壓 | 0.0 V…1000.0 V | 0.0 V…1000.0 V | 0.1 V | ±（2% 測量值 + 6 字） |
| 直流電壓 | 0.0 V…1500.0 V | 0.0 V…1500.0 V | 0.1 V | ±（0.5% 測量值 + 2 字） |
| 頻率 | 10.0 Hz…100.0 Hz | 0 Hz…100.0 Hz | 0.1 Hz | ±（0.5% 測量值 + 2 字） |
| 短路電流 ISC | ||||
| 1500 V 直流電壓下 | 0.00…30.00 A | 0.00…30.00 A | 0.01 A | ±（1% 測量值 + 2 字） |
| 1000 V 直流電壓下 | 0.00…40.00 A | 0.00…40.00 A | 0.01 A | ±（1% 測量值 + 2 字） |
| 絕緣電阻 | ||||
| 交流側絕緣電阻 | ||||
| 測量電壓 250 V | 250 kΩ…200 MΩ（符合 EN IEC 61557-2 標準） | 0.0 kΩ…200.0 MΩ | 0.1 kΩ 起 | ±（3% 測量值 + 8 字） |
| 測量電壓 500 V | 500 kΩ…500 MΩ（符合 EN IEC 61557-2 標準） | 0.0 kΩ…500.0 MΩ | 0.1 kΩ 起 | ±（3% 測量值 + 8 字） |
| 測量電壓 1000 V | 1000 kΩ…1.000 GΩ（符合 EN IEC 61557-2 標準） | 0.0 kΩ…1.000 GΩ | 0.1 kΩ 起 | ±（3% 測量值 + 8 字） |
| 直流側絕緣電阻 | ||||
| 測量電壓 250 V / 500 V / 1000 V / 1500 V | 250 kΩ…500 MΩ（符合 EN IEC 61557-2 標準） | 0.0 kΩ…500.0 MΩ | 0.1 kΩ 起 | ±（8% 測量值 + 8 字） |
| 保護導體和等電位聯結電阻 | ||||
| 測試電流 ±200mA 下的保護導體和等電位聯結電阻測量 | 0.10 Ω…1999 Ω（符合 EN IEC 61557-4 標準） | 0.00 Ω…1999 Ω | 0.01 Ω 起 | ±（2% 測量值 + 3 字）起 |
| 工作電流 | 同 CMP-1015-PV 測試儀 | 同 CMP-1015-PV 測試儀 | 同 CMP-1015-PV 測試儀 | 同 CMP-1015-PV 測試儀 |
| 有功功率 | 0.0 kW…999.0 kW | 0.0 kW…999.0 kW | 0.1 kW | ±（6% 測量值 + 5 字） |
| 依據 EN IEC 61010-2-030 標準的測量類別 | |
|---|---|
| 端子組：“–”、“+” | CAT III 1500 V 直流 |
| 端子組：R CONT –、R CONT + | CAT III 600 V |
| 防護等級 | |
| 閉合狀態 | IP65 |
| 打開狀態 | IP40 |
| 依據 EN 61010-1 和 EN IEC 61557 標準的絕緣類型 | 雙重絕緣 |
| 供電電源 | 電網電源、7.2 V 9.8 Ah 可充電鋰離子電池 |
| 尺寸 | 390 × 308 × 172 mm |
| 重量 | 約 8.8 kg |
| 工作溫度 | -10…+45°C |
| 存儲溫度 | -20…+60°C |
| 濕度 | 20…90% |
| 標稱溫度 | 23 ± 2°C |
| 參考濕度 | 40%…60% |
| 內存與通信 | |
| 測量結果內存 | 9999 條記錄 |
| 數據傳輸接口 | USB、RJ-45、藍牙、無線網絡（WiFi） |
| 與 IRM-1 的通信方式 | 無線通信 |
| 其他信息 | |
| 產品符合電磁兼容性（工業環境發射）要求，依據標準 | EN IEC 61326-1、EN IEC 61326-2-2 |
|
波蘭SONEL S.A.（索耐） PVM-1530光伏測試儀文檔 |
|
