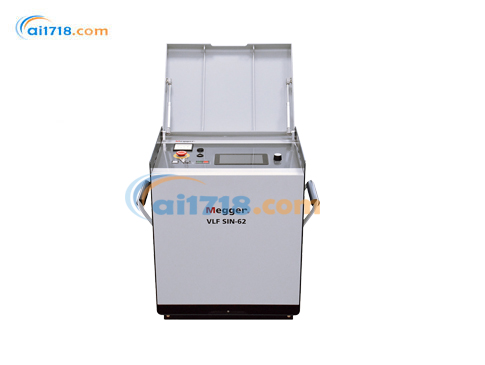

集成介損（tan delta）功能的 VLF Sine 62 kV，是一款緊湊、耐用且便攜的高性能中壓電纜測試與診斷系統。
這款 62 kV 測試儀是一款多功能工具：除 VLF（超低頻）測試和直流測試外，還可執行護套測試與護套故障定位（需搭配跨步電壓探頭 ESG NT2 使用）。此外，可選配的內置介損（tan delta）功能可擴展系統功能，實現對電纜完整性與運行狀態的雙重評估。該智能 VLF 系統能根據電纜長度自動調整測試頻率，即便對額定電壓 35 kV、*長 25 千米的電纜進行測試，也能輕松且可靠地完成。
現場操作無需外接計算機。VLF 正弦波 62 kV 配備直觀的操作軟件和大容量內置存儲器，可自動評估并存儲所有數據。通過 USB 接口或與移動終端的無線連接（即將推出），可輕松導出數據集；借助隨設備附贈的 PC 軟件 Megger Book Lite，能對數據進行處理并生成報告。用戶可在設備上即時查看所有已完成的測量結果，也可在后續任意時間回顧。
經過精心設計的觸控友好型用戶界面，將用戶體驗提升至*的高度。即便對于較復雜的電纜診斷方法，所需的培訓時間也能降至*短。得益于模擬殘余電壓指示器，用戶可隨時掌握被測電纜的狀態，從而確保**別的安全性。
該系統還可作為可選局部放電（PD）附件（PDS 62-SIN）的電壓源。通過該附件，系統可擴展為通用測試與診斷系統，實現耐壓測試、介損診斷及局部放電診斷功能。
VLF 正弦波 62 kV 和 PDS 62-SIN 均可選配運輸箱，方便安全運輸與存儲。
VLF Sine 62kV產品特點
*高測試容量可達 10 μF
連續工作周期
7 英寸大型彩色觸摸屏
配備直觀用戶軟件與大容量內置存儲器
可選配內置介損（tan delta）功能，可依據 IEEE 400.2 標準或用戶自定義趨勢限值自動評估
通過可選配的 PDS 62-SIN 局部放電耦合器，可擴展為完整的測試與診斷設備組
具備擊穿檢測、被測物體自動放電及殘余電壓指示功能，保障用戶*高安全
符合 IEC 60229 標準的護套測試與護套故障定位功能
支持介損（TD）模式與局部放電（PD）模式下的監控式耐壓測試
已預留無線數據傳輸功能
供貨范圍
固定高壓連接電纜（可選 5 米、10 米或 15 米）
電源電纜 / 接地線（可選 5 米、10 米或 15 米）
固定附件包
含 MeggerBook Lite 報告軟件的 USB 閃存盤
操作手冊
VLF Sine 62kV訂購信息
| 產品名稱 | 訂單編號 |
|---|---|
| VLF SINE 62 kV（含 5 米高壓導線） | 1015090 |
| VLF SINE 62 kV（含 10 米高壓導線） | 1015091 |
| VLF SINE 62 kV（含 15 米高壓導線） | 1016941 |
| 必選電源電纜（任選 1 款） | - |
| 歐盟標準電源電纜 | 810000024 |
| 英國標準電源電纜 | 118307335 |
| 美國標準電源電纜 | 502025220 |
| 澳大利亞標準電源電纜 | 90020435 |
| 必選夾具套裝（任選 1 款） | - |
| 歐盟標準 VLF SINE 62 kV 夾具套裝 | 2016176 |
| 美國標準 VLF SINE 62 kV 夾具套裝 | 2016300 |
| 可選配件 | - |
| 內置介損模塊 | 138316309 |
| HVCC VLF SIN-62 泄漏電流校正模塊 | 1013605 |
| 外部安全單元（無控制 / 帶控制） | 2010001 / 2006112 |
| VLF CS-SF6-UNI-L 測試適配器套裝（長 460 毫米） | 1013586 |
| VLF CS-SF6-UNI-K 測試適配器套裝（短 310 毫米） | 1013587 |
| PDS 62-SIN 局部放電耦合器 | 詳見 PDS 62-SIN 產品說明書 |
| VLF SINE 62 kV 運輸箱 | 90041725 |
| PDS 62-SIN 運輸箱 | 90023948 |
| ESG NT2 跨步電壓探頭 | 1014430 |
| VLF SINE 62 kV 測試 / 校準證書 | 2011622 |
| Windows 系統 MeggerBook 3 軟件（完整版許可證） | 2015875 |
| 技術指標 | 詳細參數 |
|---|---|
| 輸出電壓 | - |
| VLF 正弦波 | 0 … 44 kV 有效值 / 0 … 62 kV 峰值 |
| 直流電壓 | ± 0 … 62 kV |
| VLF 矩形波電壓 | 0 … 62 kV |
| 精度 | ± 1 % |
| 分辨率 | 0.1 kV |
| 輸出電流 | - |
| 電源輸出電流 | 62 kV 時為 23 mA |
| 精度 | 峰值 ± 1 % |
| 分辨率 | 1 μA |
| 頻率范圍 | 0.01 ... 0.1 Hz（自動頻率調節） |
| 輸出負載 | 44 kV 有效值、0.1 Hz 時為 1 μF；*高測試容量為 10 μF |
| 內置介損（tan delta） | - |
| 測量頻率 | 0.01 ... 0.1 Hz |
| 測量范圍 | 10?? ... 10? |
| 精度 | 10?? |
| 分辨率 | 10?? 或 10?? |
| 護套測試 | 0 … -20 kV 直流 |
| 護套故障定位 | - |
| 0 … -20 kV 直流 | |
| 脈沖頻率比：0.5:1、1:2、1:3、1:4 及 1.5:0.5 | |
| 安全 | - |
| 殘余電壓指示 | 被測物體自動放電及殘余電壓指示器 |
| 輸入電壓 | 100 V … 264 V，50/60 Hz，2000 VA |
| 工作周期 | 連續 |
| 顯示屏 | 7 英寸彩色觸摸屏 |
| 接口 | USB、局域網（LAN）、無線（即將推出） |
| 內置存儲器 | 可存儲至少 1000 組測量數據 |
| 尺寸（寬 × 高 × 深） |
530（670*）× 640 × 510 毫米
20.9（26.4*）× 25.2 × 20.1 英寸
|
| 重量 | 59 千克 / 130 磅 |
| 防護等級 | IP 21 |
| 工作溫度 | -20 °C … +55 °C / -4 °F … 131 °F |
| 存儲溫度 | -20 °C … +70 °C / -4 °F … 158 °F |
| * | 含提手 |
|
MEGGER VLF Sine 62kV中壓電纜測試和診斷系統文檔 |
|
