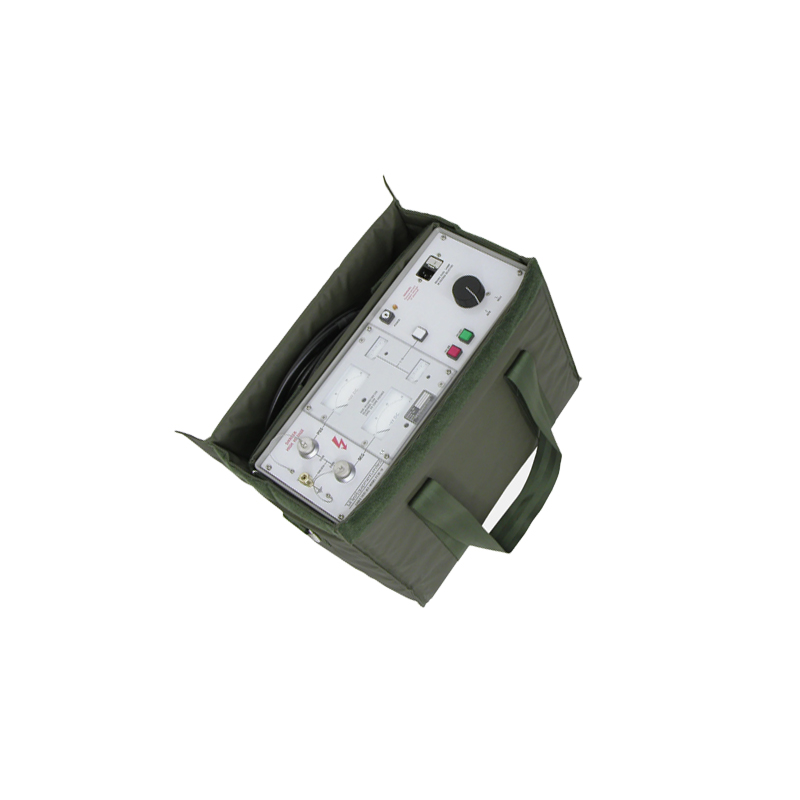

英國T&R　PT30-10 MK3直流耐壓測試儀

型號：PT30-10 MK3直流耐壓測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R PT30-10 MK3直流耐壓測試儀由愛儀器儀表網代理，本產品用于對已安裝的電纜和接頭系統進行測試。它提供高達 ±30kVdc 的可變輸出電壓和*大 10mA 的充電電流。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

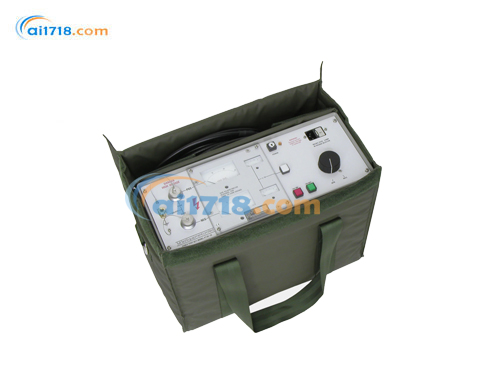

英國T&R PT30-10 MK3直流耐壓測試儀產品簡介
PT30-10 Mk3 測試儀用于對已安裝的電纜和接頭系統進行測試。它提供高達 ±30kVdc 的可變輸出電壓和*大 10mA 的充電電流。該測試儀具有零伏互鎖功能，確保輸出控制未設置為零時無法接通輸出。此外，自動負載放電系統可在關閉輸出或發生故障時安全地釋放被測電纜的負載。
內部泄放系統在每個輸出端的*大放電容量為2.5kJ，相當于30kV電壓下4μF的電容。當測試對象發生故障時，過載電路會自動切斷輸出電壓，并利用內部放電電路將輸出端接地。
PT30-10 Mk3 標配手動 DP40 放電探頭，可安全放電高負載電容。此外，它還引入了 115/230V 市電電壓自動選擇功能，可在不同電壓環境下無縫切換。
兩臺大型線性模擬儀表（量程0-30kV）用于測量輸出電壓。另外兩臺模擬儀表（量程0-10kV）用于*測量被測物體的電流。高壓輸出采用高品質插頭插座系統，方便電纜更換。

產品特點
輸出電壓：±18kVdc（PT18-10）
輸出電壓：±30kVdc（PT30-10）
輸出能力：10mA
高壓輸出端同時計量電壓和電流
電容負載自動放電接地系統
高壓輸出插頭插座系統
鑰匙控制電源開關，防止未授權操作
自動市電電壓選擇
試品故障視覺指示
零電壓聯鎖

標準附件
兩款設備均包含：電源線、備用保險絲、操作手冊、5 米高壓輸出導線、5 米輸出接地線。
PT18-10 額外包含：DP20 放電探針、便攜箱、導線收納袋。
PT30-10 額外包含：DP40 放電探針、帶導線收納空間的便攜箱。

可選附件

附件	PT18-10 零件號	PT30-10 零件號
10 米高壓導線	A063-193	A064-111
10 米接地線	A064-112	A064-112
15 米高壓導線	A063-172	A064-100
15 米接地線	A064-101	A064-101
20 米高壓導線	A064-156	A064-156
20 米接地線	A064-157	A064-157

PT30-10 MK3直流耐壓測試儀技術參數

輸出

PT 系列電纜測試系統均配備高品質高壓輸出連接器，并隨附可拆卸的部分屏蔽輸出電纜。

設備型號	電壓范圍	連續 5 分鐘輸出電流	*大輸出電流
PT18-10	0 至 ±18kV	5mA	10mA
PT30-10	0 至 ±30kV	5mA	10mA

注：上述間歇工作時間后需停機 15 分鐘，該參數基于環境溫度 25℃條件。

計量

PT 系列設備的正負輸出電壓通過高壓輸出端的獨立模擬儀表分別計量。

設備型號	量程	精度
PT18-10	0-20kV	滿量程的 ±1.5%
PT30-10	0-30kV	滿量程的 ±1.5%

兩款設備的輸出電流均通過雙量程模擬儀表計量，按下毫安表旁的 “÷10” 按鈕可切換至 1mA 量程。

設備型號	量程	精度
PT18-10	10mA	滿量程的 ±2.5%
	1mA	滿量程的 ±2.5%
PT30-10	10mA	滿量程的 ±2.5%
	1mA	滿量程的 ±2.5%

過載保護

PT18-10 和 PT30-10 配備輸出過載跳閘保護，跳閘閾值為 12mA。

負載放電系統

PT18-10 和 PT30-10 內置自動內部負載放電系統，當輸出關閉時，通過每個輸出端的 20kΩ 電阻將負載接地。放電系統額定每 15 分鐘在每個輸出端釋放 2.5kJ 能量，其中 PT18-10 可從 18kV 電壓下對每個輸出端*大 10μF 的負載電容放電，PT30-10 可從 30kV 電壓下對每個輸出端*大 4μF 的負載電容放電。

DP20 放電探針（適配設備*大輸出電壓）

PT 系列設備隨附 DP20 或 DP40 型手動放電探針，可釋放更高容量的負載電容。

規格	PT18-10	PT30-10
標配放電探針	DP20	DP40
放電探針：
*大放電電壓	20kV	40kV
電阻	30kΩ	60kΩ
*大放電能量	3.6kJ	7.2kJ
探針額定大電壓下的大放電電容	15μF	11μF

供電要求

設備型號	供電參數
PT18-10 mk3	115V/230V±10% 自動選擇，50/60Hz 單相，*大 600VA
PT30-10 mk3	115V/230V±10% 自動選擇，50/60Hz 單相，*大 750VA

保護與安全

設備輸出端配備過載跳閘保護，輸入端和控制電源配備保險絲保護。PT18-10 和 PT30-10 的設計符合 BS EN61010 標準要求。

設備設有接地端子，必須連接至低阻抗本地接地（標準配置不含接地線）。

溫度范圍與尺寸重量

設備型號	存儲溫度	工作溫度	尺寸	重量
PT18-10	-20℃ 至 60℃	0℃ 至 45℃	471x144x362mm	設備本體：17kg；含便攜包及導線：25kg
PT30-10	-20℃ 至 60℃	0℃ 至 45℃	471x191x362mm	設備本體：25kg；含便攜包及導線：32kg
