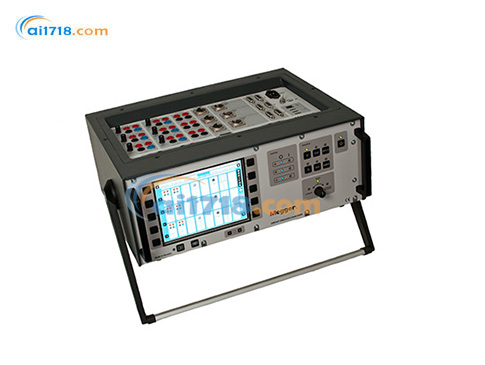

美國MEGGER　TM1760斷路器分析系統

型號：TM1760斷路器分析系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TM1760斷路器分析系統由愛儀器儀表網代理，本產品擁有專利的雙接地技術通過在測量時通過將斷路器兩端接地，使測試變得更安全、更節省時間。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TM1760斷路器分析系統簡介：

TM1700系列斷路器分析儀采用了旗艦版TM1800所擁使用安裝在PC上的經過驗證的數據管理系統和分析軟有的一些革命性技術。它帶有五個模塊，既可通過電腦進行遠程控制，也可以獨立使用。所有的模塊可以使用安裝在PC上的經過驗證的數據管理系統和分析軟件CABA Win進行控制。

健全的設計提供了強大的技術，幫助用戶實現高效和可靠的斷路器測試。儀器所有的輸入和輸出都可應對高壓變電站和工業環境的挑戰。電氣隔離的輸入和輸出使其可以在一個測試文件中完成所有相關的測量，消除了重新設置和連線的步驟。享有專利的兩端接地測試技術 DualGround? 通過使斷路器在測試過程中兩端接地，保證了測試的安全，同時節省了測試時間。

時間測量采用了擁有專利的有源干擾抑制技術，使用戶即使在容性耦合的大干擾電流下也可得到準確的時間測試結果和*的預插電阻值。

一款適應性強、易于使用的軟件使用戶可以無需設置，旋轉測試開關*可開始測試過程。操作者只需在*幫助功能界面，例如連接圖上點擊一次。 8英寸的彩色屏幕和一個鍵盤是*的人機接口界面，方便用戶高效地操作此高端接口。

TM1760斷路器分析系統特點：

?鐵氧體套件測試GIS斷路器時?需拆解，測試時間僅需5分鐘
?在高干擾的高壓變電站環境下提供可靠、準確的測試結果
?可進?三相?墨觸頭斷路器機械特性測試，測試時間是傳統設備四分之?。
?快速、安全的兩端接地測試，斷路器兩端可同時接地
?屏幕幫助能夠顯?接線圖和測試模版向導
?所有模塊都可通過電腦控制

TM1760斷路器分析系統配置：

包含：

? 控制6通道（輔助6通道）

? 輔助6通道
? 計時M/R 6通道
? 數字6通道
? 模擬3通道
可選：
? 模擬3通道，DCM6通道

TM1700 系列規格參數：
常規
規格在30分鐘預熱后成立。
系統時間基準每年偏移0.001%。
規格的改變不會引起注意。
環境
應用場合儀器可在高壓變電站和工業環境下使用
溫度
操作 -20°C 到 +50°C (-4°F 到 +122°F)
儲藏和運輸 -40°C 到 +70°C (-40°F 到 +158°F)
濕度 5% – 95% RH，非凝結
CE 標識
EMC 2004/108/EC
LVD 2006/95/EC
常規
電源電壓 100 – 240 V AC, 50/60 Hz
功率（*大） 200 VA
大小 515x173x452 mm (20.3”x6.8”x17.8”)

重量 12 kg (26.5 lbs)

外部輸入

跳閘信號輸入

電壓模式

輸入范圍：0 – 250 V AC/DC

閥值：用戶軟件自定義，步長 1V

接觸模式

開路電壓：30 V DC ±15%

短路電流：10 – 40 mA

閥值：1 – 2 k?

外部輸出

DC 輸出

常規電壓源：12 V ±10%，短路電流 1.7 A 僅適用于SDRM202和DRM1800的DRM

電壓模式

開路電壓：12 V DC ±10%

短路電流保護：PTC 750 mA

開關電流：<750 mA，阻性負載

通信接口

USB：2.0 版通用總線

以太網：100 base-Tx 快速以太網

HMI，人機接口

CABA Local：斷路器分析軟件

可選語言：英語，法語，德語，西班牙語，瑞典語。提供翻譯套件

顯示器：高亮度SVGA 800×600觸摸屏

對角尺寸：21 cm (8”)

鍵盤：屏幕鍵盤

控制模塊（1或2）

常規

通道數量：3

時間基準誤差：讀數的±0.01%±一個取樣周期

*大取樣率：40 kHz

測試時間：10 kHz取樣率 — 200s

防抖動開關

*大電流：80 A AC/DC，脈寬≤ 100 ms

持續時間：用戶自定義，步長1 ms

延遲：用戶自定義，步長1 ms

電流測量

測量范圍：0 至±80 A AC/DC

分辨率：16 位

誤差：讀數的±2%或量程的±0.1%

外部電流測量

*大輸入：±1 V

比例：100 A / 1 V

量程：±80 A V / ±0.8 V

電壓測量

輸入電壓：0 – 250 V AC/DC

分辨率：12 mV

誤差：讀數的±1%或量程的±0.1%

計時M/R模塊

常規

通道數量：6

時間基準誤差：讀數的±0.01%±1個取樣周期
*小分辨率：0.05 ms
*大取樣率：40 kHz
測試時間：20 kHz取樣率 — 200s
主觸點和電阻觸點計時
開路電壓： 6 V或26 V ±10%(每隔一個采樣點觸發)
短路電流：9.7 mA 或 42 mA ±10%
狀態閥值
主觸點：閉合 < 10 ? < 斷開
主觸點和電阻：主觸點 < 10 ? < 預插電阻 < 10 k?< 開路
預插入電阻（PIR）測量
支持種類：線性 PIR
測試范圍： 30 ? – 10 k?
誤差：讀數的±1%或量程的±0.1%
電壓測量
測試范圍： ±50 V 峰值，±15 V峰值，±0.5 V峰值
分辨率： 16 位
誤差：讀數的±1%或量程的±0.1%

模擬單元（無，1或2）

常規

通道數量：3條隔離通道

時間基準誤差：讀數的±0.01%±1個取樣周期

*大取樣率：40 kHz

測試時間：10 kHz取樣率 — 200s

轉換器電阻：10V輸出時500 ? – 10 k?

輸出

電壓：10 V DC ±5%, 24 V DC ±5%

*大輸出電流：30 mA

電流測量

測量范圍：±22 mA

分辨率：16 位

誤差：讀數的±1%或量程的±0.1%

電壓測量

輸入電壓：0 – 250 V AC/DC

測量范圍：±10 V DC, 0 – 250 V AC/DC

分辨率：16 位

誤差

250 V 量程：讀數的±1%或量程的±0.1%

10 V 量程：讀數的±0.1%或量程的±0.01%

數字單元

常規

通道數量：6

支持品種：增量轉換器，RS422

時間基準誤差：讀數的±0.01%±1個取樣周期

*大取樣率：40 kHz

測試時間：10 kHz取樣率 — 200s

輸出

電壓：5 V DC ±5% 或12 V DC ±5%

*大輸出電流：200 mA

數字輸入：范圍 ±32000 個脈沖
分辨率： 1 個脈沖
誤差： ±1 個脈沖
計時輔助模塊
常規
通道數量：6條隔離通道
時間基準誤差：讀數的±0.01%±1個取樣周期
*大取樣率：40 kHz
測試時間：10 kHz取樣率 — 200s
電壓模式
輸入電壓范圍： 0 – ±250 V AC/DC
狀態閥值： ±10 V
誤差： ±0.5 V
接觸模式
開路電壓： 25 – 35 V
短路電流：10 – 30 mA
狀態閥值：閉合 < 100 ?, 開路 > 2 k?
