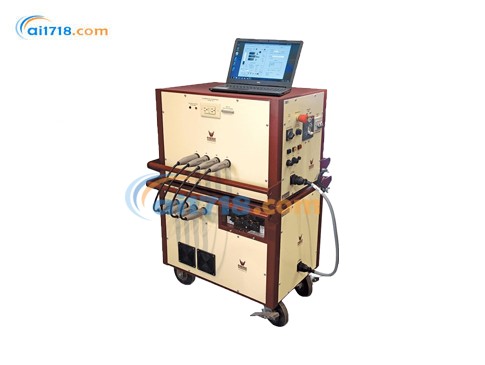

美國PHENIX　HC12C斷路器測試儀

型號：HC12C斷路器測試儀

品牌：美國PHENIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國PHENIX

Phenix Technologies是高壓、大電流、大功率測試系統和測試組件的領先制造商。我們的使命是設計和生產優質的測試系統，以滿足您的具體需求。從便攜式測試儀到超過一百萬伏定制系統，Phenix Technologies自1975年以來利用我們的內部工程資源、制造能力，靈活...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Phenix HC12C斷路器測試儀由愛儀器儀表網代理，本產品通過模擬過載和故障情況，測試幾乎任何低壓、塑殼或金屬包覆直接作用交流斷路器，可用于變電站維護、高壓斷路器和保護繼電器的一次注入測試?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

HC12C斷路器測試儀測試應用

模擬過載和故障條件，測試幾乎所有低壓、塑殼或金屬鎧裝直動式交流斷路器
測試電流互感器和熱磁式電機過載繼電器
串聯配置時，可用于變電站維護、高壓斷路器和保護繼電器的一次注入測試

HC12C斷路器測試儀功能特點

全自動測試
*、可重復的電流脈沖，失真度極低
電流波形顯示
可根據要求提供 ISO17025 校準

HC12C斷路器測試儀規格參數

安全與設計特性

計算機控制：通過 WIN HC 軟件
斷路器保護
帶指示燈的控制電源開關和輸出開啟指示燈
聯鎖斷開指示燈
緊急停止按鈕
高可靠性晶閘管與可編程相位角觸發系統相結合
通過電動微調器和可編程抽頭選擇器在整個測試范圍內實現連續可變輸出，支持自動點動和電流保持功能
檢測電路可在電流或觸點之間選擇
數字交流電壓表，用于監測輸入、輸出和外部電壓，*高 600 VAC
電流表精度：讀數的 0.8% + 量程的 0.3%
儀表采用 NIST 認證的標準進行校準
標配 HCSS1 和 HCSS2 測試棒組，可選其他測試棒組
操作 / 維護手冊

用戶友好的菜單驅動命令提供*數據庫和報告功能，支持測試重復和調用、報告生成以及電流波形顯示。

HC12C斷路器測試儀測試模式

正常模式：操作員手動控制測試裝置的所有功能。
點動保持模式：測試裝置按 “點動開啟周期” 開啟輸出，按 “點動關閉秒數” 關閉，并逐步增加輸出直至達到 “保持電流”。
點動跳閘模式：測試裝置按 “點動開啟周期” 開啟輸出，按 “點動關閉秒數” 關閉，直至被測斷路器跳閘。
電流保持模式：輸出保持在 “保持電流” 的 ±1% 以內。
記憶模式：用于測試電子控制器的靈敏度動作值（按下停止按鈕時，可恢復當前電流水平）。

可編程相位角觸發

此功能通過結合使用高可靠性晶閘管和計算機控制的觸發系統，確保電流脈沖*可重復，失真度和直流偏移極低。

HC12C斷路器測試儀波形顯示

此功能允許查看通過斷路器注入的電流波形?？蓹z測直流偏移或觸點彈跳。通過使用可編程相位角觸發電路，可通過調整觸發相位角來校正直流偏移。

型號參數

型號	HC12C	HC20C	HC40C	HC75C
輸入電壓 / 頻率	240 V, 60 A, 60 Hz 480 V, 30 A, 60 Hz 400 V, 30 A, 50 Hz	240 V, 150 A, 60 Hz 480 V, 75 A, 60 Hz 400 V, 75 A, 50 Hz	240 V, 320 A, 60 Hz 480 V, 160 A, 60 Hz 400 V, 160 A, 50 Hz	480 V, 400 A, 60 Hz 400 V, 400 A, 50 Hz
輸入電流（基于 30 分鐘輸出額定值）	60 A（240 V, 60 Hz） 30 A（480 V, 60 Hz） 30 A（400 V, 50 Hz）	150 A（240 V, 60 Hz） 75 A（480 V, 60 Hz） 75 A（400 V, 50 Hz）	320 A（240 V, 60 Hz） 160 A（480 V, 60 Hz） 160 A（400 V, 50 Hz）	400 A（480 V, 60 Hz） 400 A（400 V, 50 Hz）
抽頭數量	3	4	6	8
開路電壓	并聯：6.25 V（50 Hz），7.5 V（60 Hz）串聯：12.5 V（50 Hz），15 V（60 Hz）	并聯：8.3 V（50 Hz），10 V（60 Hz）串聯：16.6 V（50 Hz），20 V（60 Hz）	并聯：10 V（50 Hz），12 V（60 Hz）串聯：20 V（50 Hz），24 V（60 Hz）	并聯：13.3 V（50 Hz），16 V（60 Hz）串聯：26.6 V（50 Hz），32 V（60 Hz）
輸出電流	并聯：連續負載：1200 A 30 分鐘開啟 / 30 分鐘關閉：1700 A 1 分鐘開啟 / 10 分鐘關閉：2500 A 1 秒開啟 / 2 分鐘關閉：12,000 A 串聯：連續負載：600 A 30 分鐘開啟 / 30 分鐘關閉：850 A 1 分鐘開啟 / 10 分鐘關閉：1250 A 1 秒開啟 / 2 分鐘關閉：6000 A	并聯：連續負載：2000 A 30 分鐘開啟 / 30 分鐘關閉：3000 A 1 分鐘開啟 / 10 分鐘關閉：4500 A 1 秒開啟 / 2 分鐘關閉：20,000 A 串聯：連續負載：1000 A 30 分鐘開啟 / 30 分鐘關閉：1500 A 1 分鐘開啟 / 10 分鐘關閉：2250 A 1 秒開啟 / 2 分鐘關閉：10,000 A	并聯：連續負載：4000 A 30 分鐘開啟 / 30 分鐘關閉：6000 A 1 分鐘開啟 / 10 分鐘關閉：9000 A 1 秒開啟 / 2 分鐘關閉：40,000 A 串聯：連續負載：2000 A 30 分鐘開啟 / 30 分鐘關閉：3000 A 1 分鐘開啟 / 10 分鐘關閉：4500 A 1 秒開啟 / 2 分鐘關閉：20,000 A	并聯：連續負載：7500 A 30 分鐘開啟 / 30 分鐘關閉：10,000 A 1 分鐘開啟 / 10 分鐘關閉：15,000 A 1 秒開啟 / 2 分鐘關閉：75,000 A 串聯：連續負載：3750 A 30 分鐘開啟 / 30 分鐘關閉：5000 A 1 分鐘開啟 / 10 分鐘關閉：7500 A 1 秒開啟 / 2 分鐘關閉：37,500 A
尺寸 / 重量（約）
調節器	長度：27 3/8”（695 mm）寬度：25 3/4”（654 mm）高度：17 7/8”（454 mm）重量：165 lbs（75 kgs）	長度：29 3/8”（746 mm）寬度：25 3/4”（654 mm）高度：19 3/8”（492 mm）重量：200 lbs（91 kgs）	-	-
變壓器	長度：28 1/4”（718 mm）寬度：26 5/8”（676 mm）高度：27”（686 mm）重量：300 lbs.（196 kgs）	長度：30 1/4”（768 mm）寬度：26 5/8”（676 mm）高度：27”（686 mm）重量：350 lbs.（159 kgs）	-	-
整體裝置（調節器和變壓器）	長度：28 1/4”（718 mm）寬度：26 5/8”（676 mm）高度：44 1/4”（1124 mm）重量：465 lbs.（211 kgs）	長度：30 1/4”（768 mm）寬度：26 5/8”（676 mm）高度：45 1/4”（1149 mm）重量：550 lbs.（249 kgs）	長度：45”（1143 mm）寬度：27”（686 mm）高度：46”（1168 mm）重量：1125 lbs.（512 kgs）	長度：45”（1143 mm）寬度：27”（686 mm）高度：46”（1168 mm）重量：1300 lbs.（590 kgs）
運輸尺寸	長度：41”（1041 mm）寬度：33”（838 mm）高度：68”（1727 mm）重量：780 lbs（354 kgs）	長度：41”（1041 mm）寬度：33”（838 mm）高度：68”（1727 mm）重量：840 lbs（381 kgs）	長度：59”（1499 mm）寬度：36”（914 mm）高度：70”（1778 mm）重量：1400 lbs（635 kgs）	長度：59”（1499 mm）寬度：36”（914 mm）高度：70”（1778 mm）重量：1620 lbs（735 kgs）
包含的電纜	輸出引線：4/0（107 mm2），5’（1.5 m）×8	輸出引線：4/0（107 mm2），5’（1.5 m）×8	無	無
導通檢測 / 輔助觸點引線	5’（1.5 m）×2	5’（1.5 m）×2	5’（1.5 m）×2	5’（1.5 m）×2

輸出測試棒組選項

類型	型號	與斷路器的連接方式
標配	HCSS1	0.5”（12.7 mm）厚刀片
	HCSS2	0.75”（19.05 mm）厚刀片
可選	HCSS3	3.15”（80 mm）夾鉗直徑
	HCSS4	3.5”（88.9 mm）直徑
	HCSS5	3.15”（80 mm）夾鉗直徑
	HCSS6	2.25”（57.15 mm）直徑
	HCSS7	0.5”（12.7 mm）厚刀片，10.5”（266.7 mm）長
	HCSS8	2”（50.8 mm）直徑

其他選項

多抽頭輸入自耦變壓器，適用于 208、240、480、575 V 操作（480 V 或 575 V 裝置）
串聯輸出連接用測試棒板適配器
外部打印機
重型涂層帆布防塵罩（HC12C 和 HC20C 型號標配）
直流斷路器測試系統
ISO17025 校準

HC12C型號參數

型號	HC12C	HC20C	HC40C	HC75C
輸入電壓 / 頻率	240 V, 60 A, 60 Hz 480 V, 30 A, 60 Hz 400 V, 30 A, 50 Hz	240 V, 150 A, 60 Hz 480 V, 75 A, 60 Hz 400 V, 75 A, 50 Hz	240 V, 320 A, 60 Hz 480 V, 160 A, 60 Hz 400 V, 160 A, 50 Hz	480 V, 400 A, 60 Hz 400 V, 400 A, 50 Hz
輸入電流（基于 30 分鐘輸出額定值）	60 A（240 V, 60 Hz） 30 A（480 V, 60 Hz） 30 A（400 V, 50 Hz）	150 A（240 V, 60 Hz） 75 A（480 V, 60 Hz） 75 A（400 V, 50 Hz）	320 A（240 V, 60 Hz） 160 A（480 V, 60 Hz） 160 A（400 V, 50 Hz）	400 A（480 V, 60 Hz） 400 A（400 V, 50 Hz）
抽頭數量	3	4	6	8
開路電壓	并聯：6.25 V（50 Hz），7.5 V（60 Hz）串聯：12.5 V（50 Hz），15 V（60 Hz）	并聯：8.3 V（50 Hz），10 V（60 Hz）串聯：16.6 V（50 Hz），20 V（60 Hz）	并聯：10 V（50 Hz），12 V（60 Hz）串聯：20 V（50 Hz），24 V（60 Hz）	并聯：13.3 V（50 Hz），16 V（60 Hz）串聯：26.6 V（50 Hz），32 V（60 Hz）
輸出電流	并聯：連續負載：1200 A 30 分鐘開啟 / 30 分鐘關閉：1700 A 1 分鐘開啟 / 10 分鐘關閉：2500 A 1 秒開啟 / 2 分鐘關閉：12,000 A 串聯：連續負載：600 A 30 分鐘開啟 / 30 分鐘關閉：850 A 1 分鐘開啟 / 10 分鐘關閉：1250 A 1 秒開啟 / 2 分鐘關閉：6000 A	并聯：連續負載：2000 A 30 分鐘開啟 / 30 分鐘關閉：3000 A 1 分鐘開啟 / 10 分鐘關閉：4500 A 1 秒開啟 / 2 分鐘關閉：20,000 A 串聯：連續負載：1000 A 30 分鐘開啟 / 30 分鐘關閉：1500 A 1 分鐘開啟 / 10 分鐘關閉：2250 A 1 秒開啟 / 2 分鐘關閉：10,000 A	并聯：連續負載：4000 A 30 分鐘開啟 / 30 分鐘關閉：6000 A 1 分鐘開啟 / 10 分鐘關閉：9000 A 1 秒開啟 / 2 分鐘關閉：40,000 A 串聯：連續負載：2000 A 30 分鐘開啟 / 30 分鐘關閉：3000 A 1 分鐘開啟 / 10 分鐘關閉：4500 A 1 秒開啟 / 2 分鐘關閉：20,000 A	并聯：連續負載：7500 A 30 分鐘開啟 / 30 分鐘關閉：10,000 A 1 分鐘開啟 / 10 分鐘關閉：15,000 A 1 秒開啟 / 2 分鐘關閉：75,000 A 串聯：連續負載：3750 A 30 分鐘開啟 / 30 分鐘關閉：5000 A 1 分鐘開啟 / 10 分鐘關閉：7500 A 1 秒開啟 / 2 分鐘關閉：37,500 A
尺寸 / 重量（約）
調節器	長度：27 3/8”（695 mm）寬度：25 3/4”（654 mm）高度：17 7/8”（454 mm）重量：165 lbs（75 kgs）	長度：29 3/8”（746 mm）寬度：25 3/4”（654 mm）高度：19 3/8”（492 mm）重量：200 lbs（91 kgs）	-	-
變壓器	長度：28 1/4”（718 mm）寬度：26 5/8”（676 mm）高度：27”（686 mm）重量：300 lbs.（196 kgs）	長度：30 1/4”（768 mm）寬度：26 5/8”（676 mm）高度：27”（686 mm）重量：350 lbs.（159 kgs）	-	-
整體裝置（調節器和變壓器）	長度：28 1/4”（718 mm）寬度：26 5/8”（676 mm）高度：44 1/4”（1124 mm）重量：465 lbs.（211 kgs）	長度：30 1/4”（768 mm）寬度：26 5/8”（676 mm）高度：45 1/4”（1149 mm）重量：550 lbs.（249 kgs）	長度：45”（1143 mm）寬度：27”（686 mm）高度：46”（1168 mm）重量：1125 lbs.（512 kgs）	長度：45”（1143 mm）寬度：27”（686 mm）高度：46”（1168 mm）重量：1300 lbs.（590 kgs）
運輸尺寸	長度：41”（1041 mm）寬度：33”（838 mm）高度：68”（1727 mm）重量：780 lbs（354 kgs）	長度：41”（1041 mm）寬度：33”（838 mm）高度：68”（1727 mm）重量：840 lbs（381 kgs）	長度：59”（1499 mm）寬度：36”（914 mm）高度：70”（1778 mm）重量：1400 lbs（635 kgs）	長度：59”（1499 mm）寬度：36”（914 mm）高度：70”（1778 mm）重量：1620 lbs（735 kgs）
包含的電纜	輸出引線：4/0（107 mm2），5’（1.5 m）×8	輸出引線：4/0（107 mm2），5’（1.5 m）×8	無	無
導通檢測 / 輔助觸點引線	5’（1.5 m）×2	5’（1.5 m）×2	5’（1.5 m）×2	5’（1.5 m）×2
