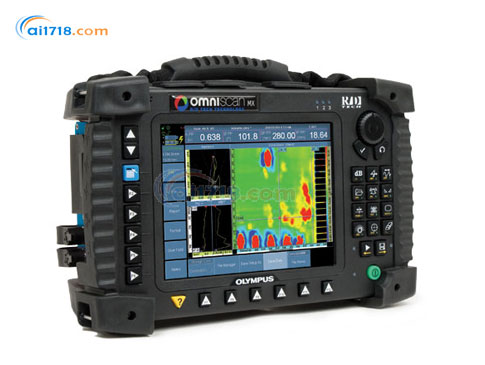

日本OLYMPUS（奧林巴斯）　OmniScan MX高級探傷儀

型號：OmniScan MX高級探傷儀

品牌：日本OLYMPUS（奧林巴斯）

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本OLYMPUS（奧林巴斯）

“將社會價值引入公司內部”這個是奧林巴斯企業的管理哲學。作為一名社會的成員，奧林巴斯在處理與個體關系中扮演著重要的作用。因此，奧林巴斯采納了將社會價值引入公司內部，接受社會價值觀作為其商業思想的重要組成部分。自從那時，奧林巴斯明確了自己的位置，主要是一個相機生產商和發達的胃內照相...[查看更多]

瀏覽過此產品的用戶最終購買了

美國OLYMPUS（奧林巴斯）OmniScan MX*探傷儀由愛儀器儀表網代理，本產品小巧輕便，操作簡便。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?其檢測配置支持32個傳感器線圈（使用外置多路轉換器可支持64個線圈），其工作模式可為橋式或發送接收式
?工作頻率范圍為20 Hz到6 MHz，帶有一個可以在同一采集操作過程中使用多頻的選項
?渦流陣列技術（ECA）以電子方式驅動同一個探頭中多個相鄰的渦流感應線圈，并解讀來自這些感應線圈的信號。通過使用多路技術采集數據，可避免不同線圈之間的互感
?OmniScan? ECA檢測配置在橋式或發射-接收模式下可支持32個感應線圈（使用外部多路器可支持的感應線圈多達64個）
?C掃描視圖中的數據采集，可快速有效地檢測缺陷
?分析模式下的數據選擇，可在阻抗圖和帶狀圖中瀏覽信號
?波幅、相位和位置測量
?可調彩色調色板
?大尺寸阻抗平面圖和帶狀視圖，與常規單通道ECT探頭檢測相適應
?一組中的所有通道可被同時校準，每個通道各有自己的增益和旋轉
?波幅和相位可以根據不同的參考缺陷設定
?3個報*輸出可將指示燈、蜂鳴器和TTL輸出組合到一起
?可以在阻抗圖中定義不同的報*區形狀（扇形、長方形、環形等）
?探頭被連接后，C掃描參數和多路器的順序即可被自動設置
?頻率范圍保護可避免損壞探頭
?分析模式下的求差工具，該功能可去除在相鄰?fù)ǖ篱g的提離變化
?實時數據插值可以改進缺陷的空間顯示
?使用兩個頻率，可生成一個MIX信號，以去除干擾信號（如：提離、緊固件信號等）
?數據處理可以選用高通、低通、中值和平均濾波器。下圖為一個應用實例：在搭接處邊緣檢測出裂紋，因為該處厚度出現急劇的變化。經濾波的數據可以改進檢測效果，特別是對小裂紋而言

產品特點：
?檢測時間大幅度降低
?單次掃查覆蓋更大檢測區域
?減小了機械和自動掃查系統的復雜性
?提供檢測區域?qū)崟r圖像，便于數據的判讀
?極好地適用于對那些具有復雜幾何形狀的部件的檢測
?改進了檢測的可靠性和檢出率（POD）
?渦流陣列探頭，Olympus NDT制造的R/D Tech? ECA探頭可適用于廣泛的應用領域
?根據缺陷的不同類型或者被測工件的形狀，可以設計出不同的探頭。標準探頭可檢測如裂紋、點蝕等缺陷，以及多層結構中如裂紋及腐蝕等近表面的缺陷

渦流模塊的技術規格
外型尺寸（寬 x 高 x 厚）	244毫米 x 182毫米 x 57毫米（9.6英寸 x 7.1英寸 x 2.1英寸）
重量	1.2公斤（2.6磅）
接口	1個OmniScan?渦流陣列探頭接口 1個19針Fischer?渦流探頭接口 1個BNC接口
通道數量	32個通道，帶內置多路轉換器 64個通道，帶外置多路轉換器
探頭識別	自動探頭識別和設置
發生器
發生器數量	1個（帶內置電子參考）
*大電壓	12 Vp-p，10 Ω
工作頻率	20 Hz～6 MHz
帶寬	8 Hz～5 kHz（單線圈中）。同時隙成反比例關系，并通過儀器在多路模式下設定。
接收器
接收器數量	1個～4個
*大輸入信號	1 Vp-p
增益	28 dB～68 dB
內置多路轉換器
發生器數量	32個（８個時隙時，4個發生器同時工作；使用外部多路轉換器時，多達64個）
*大電壓	12 Vp-p，50 Ω
接收器數量	4個差分接收器（每個8時隙）
*大輸入信號	1 Vp-p
數據采集
數字化頻率	40 MHz
采集速率	1 Hz～15 kHz（單線圈中）。速率可由儀器處理能力限制，或通過多路激發模式的延遲設定所限制。
Ａ/D分辨率	16比特
數據處理
相位旋轉	0°～360°，步距為0.1°
濾波	FIR低通、FIR高通、FIR帶通、FIR帶阻（截止頻率可調）、中值濾波器（在2點～200點之間變化）、平均濾波器（在2點～200點之間變化）
通道處理	混合
數據存儲
*大文件容量	取決于內部閃存空間：180 MB（或者300 MB，可選）
數據同步
按內部時鐘	1 Hz～15 kHz（單線圈）
外部步速	有
按編碼器	單軸或雙軸
報*器
報*器數量	3個
報*區域形狀	扇形、倒置扇形、框形、倒置框形和環形
輸出類型	視頻、音頻以及TTL信號
模擬輸出	1個（X或Y）

模塊	采集	分析
UT	MXU 2.0R27	OmniPC 3.1R42
UT	帶OSTV 1.7R7的TomoView 2.10R6	TomoView 2.10R6
PA	MXU 2.0R27	OmniPC 4.1R3
PA	帶OSTV 1.7R7的TomoView 2.10R6	TomoView 2.10R6
