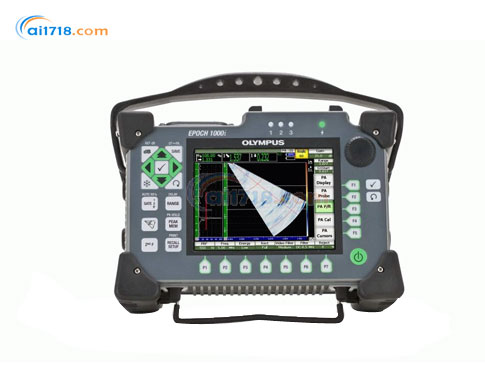

日本OLYMPUS（奧林巴斯）　EPOCH 1000I數字式超聲探傷儀

型號：EPOCH 1000I數字式超聲探傷儀

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本OLYMPUS（奧林巴斯）

“將社會價值引入公司內部”這個是奧林巴斯企業的管理哲學。作為一名社會的成員，奧林巴斯在處理與個體關系中扮演著重要的作用。因此，奧林巴斯采納了將社會價值引入公司內部，接受社會價值觀作為其商業思想的重要組成部分。自從那時，奧林巴斯明確了自己的位置，主要是一個相機生產商和發達的胃內照相...[查看更多]

瀏覽過此產品的用戶最終購買了

美國OLYMPUS（奧林巴斯） EPOCH 1000I超聲探傷儀由愛儀器儀表網代理，本產品是數字式高動態范圍接收器的超聲探傷儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

?EPOCH 1000I數字式超聲探傷儀將常規便攜式探傷儀的*性能和相控陣成像能力結合在一起

?EPOCH 1000 i 為新型的橫寬豎窄機身結構，配有全色VGA顯示、飛梭和用于參數調節的導航箭頭，且EPOCH 1000I數字式超聲探傷儀完全符合EN12668-1標準

?EPOCH 1000系列的*常規超聲性能在Epoch 1000 i中得到了完善：Epoch 1000 i內置有相控陣成像功能

產品特點：

?配有相控陣成像功能

?符合EN12668-1標準

?30多個數字接收器濾波器選擇

?6kHz脈沖重復頻率，用于高速掃查

?自動相控陣探頭識別

?直觀的楔塊延遲和靈敏度校準，用于所有聚焦法則

?可編程模擬/報*輸出

?符合針對惡劣環境的IP66環境評級

?橫寬豎窄的瀏覽板面設計；可進行參數調整的飛梭

?數字式高動態范圍接收器

?陽光下可讀的全色VGA顯示屏

?ClearWave? Visual Enhancement（視覺增強）軟件包，用于常規A掃描解讀

?參考和測量光標

?標準動態DAC/TVG

?標準機載DGS/AVG

?EPOCH 1000i *UT + 內置相控陣功能

?EPOCH 1000 i的標準配置不僅具有與 EPOCH 1000相同的*超聲探傷性能，而且還配備了內置的相控陣成像功能

?EPOCH 1000系列：可被升級為帶有相控陣功能的*探傷儀

?儀器具有*常規超聲探傷能力，普通檢測人員和*檢測人員都可使用

?還可與小型系統配套使用，進行高速掃查以及單一通道成像操作

?儀器的標準配置具有多種完善的功能，如：在*高速掃查應用中，單射測量所用的*大6kHz的脈沖重復頻率（PRF）；使用PerfectSquare?技術的可調方波脈沖發生器；以及用于獲得特殊信噪比澄清度的綜合數字濾波器

一般技術規格
外型尺寸	（寬 x 高 x 厚） 277mm x 150mm　x　51mm（儀器上部），71mm （顯示屏部分）
重量	3.67公斤，包括鋰離子電池
鍵區	英文、國際符號、日語、中文
語言	英語、西班牙語、法語、德語、日語、中文
探頭接口	BNC接口或者LEMO?1
數據存儲	機載多達10000個帶波形的ID編碼，標準2GB CompactFlash?閃存卡（可插拔）
電池類型	單個鋰離子電池，可充電，標準型
電池壽命	8小時（常規UT模式）；7小時（相控陣模式）
電源要求	AC主電源： 100VAC~120VAC、200VAC~240VAC，50Hz~60Hz
顯示器類型	全色VGA（640 x 480像素）透反彩色LCD，60Hz更新速率
顯示屏尺寸：（寬x高，對角線）	132.5mm x 99.4mm，165.1mm
擔保	１年有限擔保

環境評級
IP評級	設計符合IP66要求
性氣氛	可在美標準MIL-STD-810F程序1和美國防火協會規范NFPA 70E，500節1級２分段D組規定的性氣氛中使用（待定）。
抗沖擊測試	IEC 60068-2-27，60g，6μs H.S.，多軸，共18軸（待定）
抗振動測試	通過了IEC 60068-2-6的正弦振動測試，50Hz~150Hz，0.03in. DA或者2g，20個掃查周期（待定）
工作溫度	-10° C ~ 50° C
電池存儲溫度	0°C ~ 50° C

EPOCH 1000i相控陣技術規格
聚焦法則	60個
物理探頭	16個晶片
虛擬探頭	16個晶片
視頻濾波	關閉、低、高
顯示模式	A掃描、A掃描/S掃描、S掃描
圖像更新速率	60Hz更新速率，針對全部A掃描；20Hz更新速率，針對全部圖像

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
脈沖發生器
脈沖發生器類型	可調方波
PRF	5Hz~6000Hz，增量為5Hz	自動*大1360Hz
能量設置	50V~475V，增量為25V	40V或80V
脈沖寬度	30ns~10ns（0.1MHz）可調，利用PerfectSquare?技術	40ns~1000ns可調，利用PerfectSquare?技術
阻尼	50、100、200、400?	不適用
脈沖發生器延遲	不適用	0 μs ~ 10 μs，2.5 ns分辨率

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
接收器
增益	0~110dB	0~80dB
*大輸入信號	20Vp-p	每個通道250mVp-p
接收器輸入阻抗	400? ± 5%	50? ± 10%
接收器帶寬	0.2MHz~26.5MHz，-3dB	0.5MHz~12.5MHz，-3dB
接收器延遲	不適用	0 ~ 10μs，2.5ns分辨率
數字濾波器設置	標準濾波器設置（EN12668-1 測試&服從）： 7個濾波器 *濾波器設置（未經EN12668-1測試）： 30個濾波器	自動，由探頭進行
檢波	全波、正半波、負半波、射頻
抑制	0 ~ 80% FSH，帶有可視*告
波幅測量	0%~110%滿屏高，分辨率為0.25%

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
校準
自動校準	聲速，零度偏移垂直聲束（*個底面回波或回波到回波）角度聲束（聲程或者深度）	聲速、零度偏移、靈敏度聲程或者深度
檢測模式	脈沖回波、雙晶或穿透	脈沖回波
單位	毫米、英寸、微秒
范圍	1.86mm~25400mm	高達762mm，30個法則
聲速	635m/s ~ 15240m/s
零度偏移	0μs ~ 750μs	不適用
顯示延遲	-59mm~25400mm	0~*大范圍
折射角度	0° ~ 85°，增量為0.1°	60個角度聚焦法則，增量為0.5°

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
閘門
測量閘門	2個完全獨立的閘門，用于波幅和傳播時間測量
界面閘門	可選，帶有閘門1和閘門２跟蹤	不適用
閘門起點	在全部顯示范圍內可變
閘門寬度	在從閘門起點到終點的顯示范圍內可變
閘門高度	在2%~95%滿屏高范圍內可變
報*	正閾值和負閾值 *小深度可選IF閘門上的信號缺失（LOS）	正閾值和負閾值（針對可選聚焦法則） *小深度（針對可選聚焦法則）
參考光標	2個參考光標，用于Ａ掃描	2個參考光標，用于Ａ掃描；４個參考光標，用于圖像

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
測量
顯示測量	6個位置（手動或自動選擇）
閘門 1	厚度、聲程、投射、深度、波幅、傳播時間、小/大深度、小/大波幅
閘門 2	與閘門1相同
IF閘門（可選）	厚度
回波到回波	標準。在閘門2-1、閘門2-IF、閘門1-IF之間選擇	不適用
其他測量	DGS/AVG的上沖值（dB）、DGS/AVG的FBH（相當于反射體大小）、AWS D1.1/D1.5評級（D）、抑制值
DAC/TVG	標準
DAC點	多達50個點，110dB動態范圍	多達50個點，每個角度40dB動態范圍
特殊DAC模式	20%~80% DAC、自定義DAC（多達6條曲線）	不適用
TVG表	多達50個點，110dB動態范圍，在所有PRF設置下都與閘門IF兼容	多達50個點，每個角度40dB動態范圍
曲面校正	標準。角度聲束測量的內徑或外徑校正
