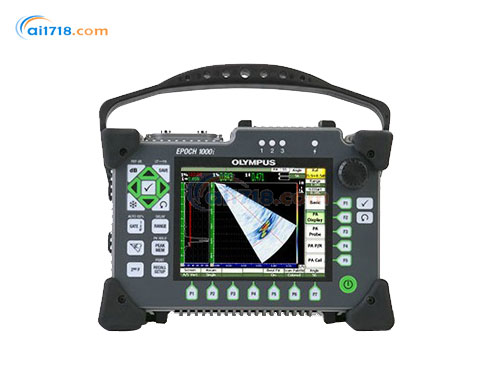

美國OLYMPUS（奧林巴斯） EPOCH 1000超聲探傷儀由愛儀器儀表網代理，本產品是配有全色VGA顯示的超聲探傷儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
產品簡介：
?EPOCH 1000數字式超聲探傷儀將常規便攜式探傷儀的*性能和相控陣成像能力結合在一起
?EPOCH 1000為新型的橫寬豎窄機身結構，配有全色VGA顯示、飛梭和用于參數調節的導航箭頭，且EPOCH 1000數字式超聲探傷儀完全符合EN12668-1標準
產品特點：
?配有相控陣成像功能
?符合EN12668-1標準
?30多個數字接收器濾波器選擇
?6kHz脈沖重復頻率，用于高速掃查
?自動相控陣探頭識別
?直觀的楔塊延遲和靈敏度校準，用于所有聚焦法則
?可編程模擬/報*輸出
?符合針對惡劣環境的IP66環境評級
?橫寬豎窄的瀏覽板面設計；可進行參數調整的飛梭
?數字式高動態范圍接收器
?陽光下可讀的全色VGA顯示屏
?ClearWave? Visual Enhancement（視覺增強）軟件包，用于常規A掃描解讀
?參考和測量光標
?標準動態DAC/TVG
?標準機載DGS/AVG
?EPOCH 1000*UT
?Epoch 1000為一款*常規超聲探傷儀，可在授權的Olympus服務中心為其升級，使其具有相控陣成像功能
?具有*常規超聲探傷能力，普通檢測人員和*檢測人員都可使用
?儀器還可與小型系統配套使用，進行高速掃查以及單一通道成像操作
?儀器的標準配置具有多種完善的功能，如：在*高速掃查應用中，單射測量所用的*大6kHz的脈沖重復頻率（PRF）；使用PerfectSquare?技術的可調方波脈沖發生器；以及用于獲得特殊信噪比澄清度的綜合數字濾波器
| 一般技術規格 | |
| 外型尺寸 | （寬 x 高 x 厚） 277mm x 150mm x 51mm（儀器上部），71mm （顯示屏部分） |
| 重量 | 3.67公斤，包括鋰離子電池 |
| 鍵區 | 英文、國際符號、日語、中文 |
| 語言 | 英語、西班牙語、法語、德語、日語、中文 |
| 探頭接口 | BNC接口或者LEMO?1 |
| 數據存儲 | 機載多達10000個帶波形的ID編碼，標準2GB CompactFlash?閃存卡（可插拔） |
| 電池類型 | 單個鋰離子電池，可充電，標準型 |
| 電池壽命 | 8小時（常規UT模式）；7小時（相控陣模式） |
| 電源要求 | AC主電源： 100VAC~120VAC、200VAC~240VAC，50Hz~60Hz |
| 顯示器類型 | 全色VGA（640 x 480像素）透反彩色LCD，60Hz更新速率 |
| 顯示屏尺寸：（寬x高，對角線） | 132.5mm x 99.4mm，165.1mm |
| 擔保 | １年有限擔保 |
| 輸入/輸出 | |
| USB接口 | 1個USB客戶端口，2個USB主機端口 |
| RS-232 | 有 |
| 視頻輸出 | VGA輸出標準 |
| 模擬輸出 | 4個模擬輸出，可選1V/10V全標度、*大4mA |
| 報*輸出 | 6個報*輸出，5V TTL，10mA |
| 觸發器I/O | 觸發器輸入5V TTL；觸發器輸出，5 V TTL、10mA |
| 編碼器輸出 | 雙軸編碼器線（正交），僅適用于常規UT |
| 環境評級 | |
| IP評級 | 設計符合IP66要求 |
| 性氣氛 | 可在美*標準MIL-STD-810F程序1和美國*防火協會規范NFPA 70E，500節1級２分段D組規定的性氣氛中使用（待定）。 |
| 抗沖擊測試 | IEC 60068-2-27，60g，6μs H.S.，多軸，共18軸（待定） |
| 抗振動測試 | 通過了IEC 60068-2-6的正弦振動測試，50Hz~150Hz，0.03in. DA或者2g，20個掃查周期 （待定） |
| 工作溫度 | -10° C ~ 50° C |
| 電池存儲溫度 | 0°C ~ 50° C |
| EPOCH 1000i相控陣技術規格 | |
| 聚焦法則 | 60個 |
| 物理探頭 | 16個晶片 |
| 虛擬探頭 | 16個晶片 |
| 視頻濾波 | 關閉、低、高 |
| 顯示模式 | A掃描、A掃描/S掃描、S掃描 |
| 圖像更新速率 | 60Hz更新速率，針對全部A掃描；20Hz更新速率，針對全部圖像 |
|
EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式） |
EPOCH 1000i （PA模式） |
|
| 脈沖發生器 | ||
| 脈沖發生器類型 | 可調方波 | |
| PRF | 5Hz~6000Hz，增量為5Hz | 自動*大1360Hz |
| 能量設置 | 50V~475V，增量為25V | 40V或80V |
| 脈沖寬度 | 30ns~10ns（0.1MHz）可調，利用PerfectSquare?技術 | 40ns~1000ns可調，利用PerfectSquare?技術 |
| 阻尼 | 50、100、200、400? | 不適用 |
| 脈沖發生器延遲 | 不適用 | 0 μs ~ 10 μs，2.5 ns分辨率 |
|
EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式） |
EPOCH 1000i （PA模式） |
|
| 接收器 | ||
| 增益 | 0~110dB | 0~80dB |
| *大輸入信號 | 20Vp-p | 每個通道250mVp-p |
| 接收器輸入阻抗 | 400? ± 5% | 50? ± 10% |
| 接收器帶寬 | 0.2MHz~26.5MHz，-3dB | 0.5MHz~12.5MHz，-3dB |
| 接收器延遲 | 不適用 | 0 ~ 10μs，2.5ns分辨率 |
| 數字濾波器設置 |
標準濾波器設置（EN12668-1 測試&服從）： 7個濾波器 *濾波器設置（未經EN12668-1測試）： 30個濾波器 |
自動，由探頭進行 |
| 檢波 | 全波、正半波、負半波、射頻 | |
| 抑制 | 0 ~ 80% FSH，帶有可視*告 | |
| 波幅測量 | 0%~110%滿屏高，分辨率為0.25% | |
|
EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式） |
EPOCH 1000i （PA模式） |
|
| 校準 | ||
| 自動校準 |
聲速，零度偏移 垂直聲束（*個底面回波或回波到回波） 角度聲束（聲程或者深度） |
聲速、零度偏移、靈敏度 聲程或者深度 |
| 檢測模式 | 脈沖回波、雙晶或穿透 | 脈沖回波 |
| 單位 | 毫米、英寸、微秒 | |
| 范圍 | 1.86mm~25400mm | 高達762mm，30個法則 |
| 聲速 | 635m/s ~ 15240m/s | |
| 零度偏移 | 0μs ~ 750μs | 不適用 |
| 顯示延遲 | -59mm~25400mm | 0~*大范圍 |
| 折射角度 | 0° ~ 85°，增量為0.1° | 60個角度聚焦法則，增量為0.5° |
|
EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式） |
EPOCH 1000i （PA模式） |
|
| 閘門 | ||
| 測量閘門 | 2個完全獨立的閘門，用于波幅 和傳播時間測量 | |
| 界面閘門 | 可選，帶有閘門1和閘門２跟蹤 | 不適用 |
| 閘門起點 | 在全部顯示范圍內可變 | |
| 閘門寬度 | 在從閘門起點到終點的顯示范圍內可變 | |
| 閘門高度 | 在2%~95%滿屏高范圍內可變 | |
| 報* |
正閾值和負閾值 *小深度 可選IF閘門上的信號缺失（LOS） |
正閾值和負閾值（針對可選聚焦法則） *小深度（針對可選聚焦法則） |
| 參考光標 | 2個參考光標，用于Ａ掃描 | 2個參考光標，用于Ａ掃描；４個參考光標，用于圖像 |
|
EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式） |
EPOCH 1000i （PA模式） |
|
|
測量 |
||
| 顯示測量 | 6個位置（手動或自動選擇） | |
| 閘門 1 | 厚度、聲程、投射、深度、波幅、傳播時間、*小/*大深度、*小/*大波幅 | |
| 閘門 2 | 與閘門1相同 | |
| IF閘門（可選） | 厚度 | |
| 回波到回波 | 標準。 在閘門2-1、閘門2-IF、閘門1-IF之間選擇 | 不適用 |
| 其他測量 | DGS/AVG的上沖值（dB）、DGS/AVG的FBH（相當于反射體大小）、AWS D1.1/D1.5評級（D）、抑制值 | |
| DAC/TVG | 標準 | |
| DAC點 | 多達50個點，110dB動態范圍 | 多達50個點，每個角度40dB動態范圍 |
| 特殊DAC模式 | 20%~80% DAC、自定義DAC（多達6條曲線） | 不適用 |
| TVG表 | 多達50個點，110dB動態范圍，在所有PRF設置下都與閘門IF兼容 | 多達50個點，每個角度40dB動態范圍 |
| 曲面校正 | 標準。 角度聲束測量的內徑或外徑校正 | |
