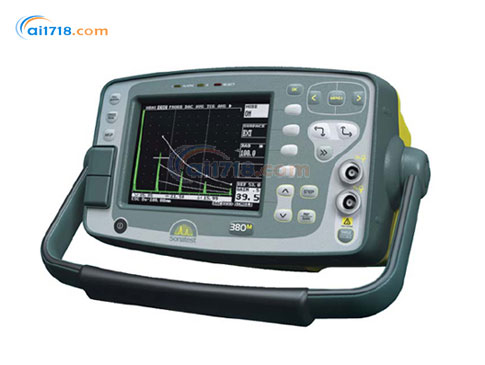

英國SONATEST(聲納)　MASTERSCAN 380M超聲波探傷儀

型號：MASTERSCAN 380M超聲波探傷儀

品牌：英國SONATEST(聲納)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國SONATEST(聲納)

英國聲納檢測集團成立于1958年，在超聲產品無損檢測設備及附件的制造和生產都處于領先地位，英國聲納公司已在2010年由本公司和法國Sofranel所收購，英國聲納公司目前有遍布75個國家100家經銷商和代理商。英國聲納檢測集團在超聲產品無損檢測設備及附件的制造和生產都處于領先地位...[查看更多]

瀏覽過此產品的用戶最終購買了

英國SONATEST MASTERSCAN 380M超聲波探傷儀由愛儀器儀表網代理，本產品是適合于高衰減材料檢測，易與各種探頭匹配的超聲波探傷儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?MasterScan380m超聲波探傷儀是MasterScan340的換代產品
?*新設計的放大器和脈沖發生器，適合于高衰減材料檢測，易與各種探頭匹配
?*的近場分辨率和很小的電噪聲，便于檢測近表面和小缺陷
?特別良好的近表面分辨力
?450V高性能脈沖發生器，適用于高衰減材料
?檢測范圍 0.1mm 到 20M
?帶 ActiveEdge 可編程脈沖發生器
?界面波觸發器用于水浸探傷水程補償
?5KHz 脈沖重復頻率適用快速掃描
?高清晰度顯示屏

產品特點：
?彩色參考特征對已發現的缺陷，A掃描圖能以不同顏色存儲和調用到當前A掃描圖中
?這種有效的方法可將發現的缺陷與自然反射波對比
?在增加檢測次數時能夠快速和更可靠的得出探測結果
?近表面分辨率近表面分辨率是Masterscan設計的一個重要特點
?0-1mm的*小檢測范圍和配用合適的高頻延遲線探頭可測量到近表面下0.15mm的缺陷
?可彎曲的測量 2個獨立的條狀監控閘門提供一個測量選項的范圍
?利用任一惻面或頂點控制信號高度或距離
?閘門G1-G2測量模式允許與信號一起正確關閉配置
?深度模式，回波-回波，三角顯示和T-Mim模式，也是可以用到的
?僅380M有界面Synchronisation 當檢測改變水路徑或類似界面閘門觸發時，將開始部分檢測表面顯示和測量
?缺陷校正自動缺陷校正DGS/AVG，AWS1.1,API5UE可對缺陷接收或抑制進行實時補償
?利用幫助鍵操作者可以方便的并很容易的將所有功能完全清晰的顯示出來
?完善文字處理在NOTES中，全部存入的校正棉板和A掃描圖都可通過標簽加以標注，以便于識別，并標有其他信息
?還有3行注釋，每行有26個字符，可用于輸入關于試驗的其他信息
?USB鍵盤允許快速輸入
?Masterscan的*高可發射功率是450V方波脈沖
?應用電磁超聲探頭可更好的提高起特性，超低噪聲的放大器可實現*的信噪比
?這一行業*的特性可對極小的工作或大型鍛件進行檢測
?DAC可選擇10個以上的點建立數字DAC曲線，也可自由選擇JIS/ASME和EN1714曲線
?選擇DAC曲線作為一個監視閘門對輸出進行報*
?閘門1可以%DAC\DAC+dB或%FSH作為參數測量缺陷高度
?A掃描全屏顯示全屏顯示模式，對A掃描全屏顯示有明顯的改進
?快速顯示屏幕分屏顯示模式，可以對基礎數據進行迅速顯示和概括

檢測范圍	0～1mm直至0～20000mm(鋼)，可以1/2/5或1mm增量連續可調
聲速	256～16000m/s，連續可調
探頭延遲	0～999.999μs，連續可調
掃描延遲	0～10000mm，步進0.05mm(鋼)
增益	0～110dB，步進0.5/2/6/14和20dB可以隨時進行增益調節
檢測模式	脈沖回波和發射?/接收
脈沖發生器	100～300V(MS380?450V)可變方波脈沖發生器脈沖寬度，尖脈沖至?2000μs，在脈沖幅度200V?時上升/下降時間<5ns，脈沖寬度調整名義值2%，小1ns,大4ns
阻尼	33/50/100/400Ω，四檔可選
脈沖重復頻率	30～6000Hz，步進5Hz
視頻刷新頻率	50(PAL制)或60Hz(NTSC制)
檢波方式	全波、正半波、負半波、RF
頻率范圍	6個窄頻帶，中心頻率分別為：0.5MHz、1MHz、2.25MHz、5MHz、10MHz、和15MHz 寬頻帶：2MHz～22MHz(-6dB)和1MHz～35MHz(-20dB)
系統線性	垂直線性=1%全屏幕高度(FSH)。放大器精度±0.1dB?。水平線性±0.4%全屏幕寬度(FSW)
抑制	80%?線性抑制。選用此功能時，前面板上的LED?指示燈會點亮以*示
測量單位	公制?(mm)、英寸(in)、時間(μs?)
屏幕顯示	TFT?彩色顯示：顯示屏幕尺寸；103x77mm,320x240象素，A－Scan區域300x200象素，?8種彩色模式可供選擇，亮度可調
閘門監視器	兩個完全獨立閘門。用于回波監控和厚度測量。可在全范圍內對閘門起始位置和寬度連續可調。閾值由?0～(FSH)連續可調。具有進波?/出波兩種報模式和聲/光報*功能
閘門擴展	擴展范圍在閘門?1的寬度
閘門監視器延遲	監視器閘門?2可選0.6秒延遲
測量模式模式?1 模式?2 模式?3 模式?4 模式?5 模式?6	信號監視器閘門中個信號的深度和幅度回波至回波間的距離(單一閘門) 聲程、水平距離、深度?,曲面校正和探頭前沿的三角顯示?,小屏幕顯示閘門至閘門間的距離測量(獨立閘門) T-Min?模式，用于保持小厚度讀數，水平距離測量分辨率達0.01mm(0.001英寸)，幅度測量分辨率達1%FSH,在A?掃描圖的頂部有測量讀數的放大顯示。測量模式可選擇峰值模式和前沿模式
A掃描存儲	可存儲打印800幅A-掃描波形。能通過RS232串口打印輸出或選用SDMS軟件傳到PC機上
面板參數存儲	可存儲100組已校準的面板參數
厚度記錄	可存儲2000個由“塊字組/位置/編號”模式或按順序模式預編程工作片斷。使用任選的?SDMS軟件可將讀數轉到MS?Excel軟件
AGC	自動增益控制能自動將信號電平設定在10～90%FSH之間，精度公差在5～20%之間
DAC曲線	*多可選取10個點制作數字DAC曲線。設有參考曲線：按照JIS/ASME標準的-6dB和-12/14dB?曲線；也可選擇按照EN1714?標準的-2dB、-6dB、-10dB曲線
TCG曲線	時間校正增益，也稱為Swept增益。40dB的動態范圍明顯大于每微秒30dB，可選擇10個輸入點，將全部信號設定到全屏高度的80%
AWS	為儀器內置軟件，用于按照?AWS?D1.1結構焊接標準對顯示的缺陷作評定
AVG/DGS	按探頭數據自動計算缺陷大小，可存儲10種探頭數據
API	缺陷大小可按照?API?5UE自動評測
Auto-cal功能	對兩個回波自動標定
時鐘功能	可設定時間和日期
參考波形	參考波形用于與不同顏色的波形直接比較這個菜單顯示一個已存儲的A?掃描波形作為參考或標記顯示，用于與不同顏色的動態A?掃描波形進行比較
注釋	對于存儲的面板參數和A?掃描波形，用戶可以加入字母標識作為注釋
顯示凍結	用于捕獲鎖定當前的A?掃描圖像
峰值記憶	用于捕獲鎖定動態回波的*大值
鍵盤鎖	防止設備參數被誤修改
在線幫助	在運行過程中，可做即時指導
語言	多種語言可選擇，英語、德語、法語、西班牙語、荷蘭語
波形平滑	可給出模擬視頻般的非常平滑的回波圖像
輸出	雙向串行接口傳送設定參數、厚度讀數和存儲的波形。復合視頻，PAL?或NTSC制式兼容。線性模擬程控輸出，可輸出閘門內的距離和振幅信號
前置?USB接口	用于連接計算機、打印機或鍵盤
電池	14.4V5安時鋰電池，充電后可用15小時(單色)或11小時(彩色)，低電指示。充電4小時
充電器	110～240VAC，50～60Hz
探頭電纜線插座	LEMO
環境條件	外殼密封達到?IP67?級
溫度	操作溫度：?-10～55℃ 可以承受：-20～70℃ 存儲溫度：-40～75℃
外形尺寸	255x145x145mm
重量	2.5kg，包括鋰電池
MS380M附加功能
界面波觸發器	界面波鎖定表面回波，消除水程變化影響
高功率脈沖發生器	450V峰值電壓
