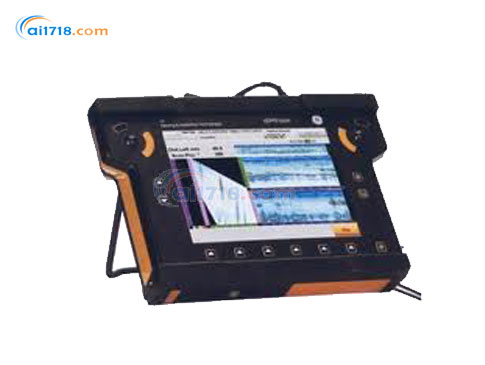

美國GE　USM VISION焊縫超聲波探傷儀

型號：USM VISION焊縫超聲波探傷儀

品牌：美國GE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國GE

美國GE公司是一家多元化的科技、媒體和金融服務公司，致力于為客戶解決世界上棘手的問題。GE的產品和服務范圍廣闊，從飛機發動機、發電設備到金融服務、醫療成像、媒體、塑料產品以及水處理技術，客戶遍及全球100多個國家，擁有30多萬員工。杰夫?伊梅爾特先生是現任董事長及首席執行官。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國GE USM VISION焊縫超聲波探傷儀由愛儀器儀表網代理，本產品應用于新的管道制造過程。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?USM Vision用于新的管道制造過程
?在生產過程中實現了現場檢測，不需要將部件移動至特定區域，檢測時間靈活，以適應勞動力的可用性
?超聲波USM Vision檢測可以在完成一項任務后，立刻執行其他任務，如焊接和維修，不像影像學檢測，需要立即屏蔽檢測區域
?USM Vision將特殊的任務分享功能引入焊縫檢測
?非超聲檢測人員可以創建超聲波檢測的工作流程并執行焊縫檢測，檢測人員只需按照菜單指示的指令執行。*超聲技術人員只需評估原檢測計劃和檢測結果
?讓*超聲技術人員更好得利用時間，技術人員可以將節省掉的收集數據的時間，用來驗證檢測計劃、將來任務和分析檢測數據
?*成像技術
?USM Vision生成的數據可以獲取、審查、共享和存檔至Rhythm軟件平臺

產品特點：
?創建并完成一個檢測方案，僅需描述檢測任務，輸入比如位置分布、焊縫數量、管道直徑、厚度、材料、所使用的焊接工藝、工序以及方法等基本信息，軟件將會計算并自動完成或相控陣焊縫檢測需要的全部UT設置信息
?UT設置包括：從數據庫中選擇正確的探頭和模塊；探頭定位；依據你所選的標準和規范，確定檢測所要求的UT參數
?設置信息需要*超聲技術人員進行驗證
?每個焊縫分成多個TOFD和相控陣檢測區域，*技術人員可以通過聲束模擬功能驗證每個區域超聲覆蓋是否準確。也可以通過選擇數據庫中的其他探頭，調整探頭位置
?當所有的檢測區域被驗證后，檢測方案可以被導出到掃查儀器中
?只要檢測計劃經*技術人員確認，檢測任務*無需*技術人員完成，普通一、二級人員即可完成
?技術人員僅僅需要選擇一個檢測方案，然后一步一步按照向導完成探頭和楔塊驗證，校準（PCS和TOFD靈敏度、校驗、晶片單元和楔塊檢查、記錄相控陣的DAC/TCG曲線），掃查設置和校準
?你只要按照檢測計劃向導進行操作，*很容易得到每一次TOFD或相控陣掃查的數據
?每完成一次掃查后檢測向導將給出下一個掃查的詳細信息，根據這些信息即可順利完成該次掃查
?在任何時間你都可以把掃查過的檢測數據導出，進行分析和報告
?所有的檢測數據通過DICONDE兼容的Rhythm軟件平臺傳送到分析工作站
?*超聲檢測人員可以使用先進的分析工具，直通波、拉直側通波、6dB法測長等工具。除此之外，分析軟件還包含各種測量工具
?根據分析結果可以快速得到檢測報告，并實時打印出檢測報告，供焊接人員實時修復焊縫。
?檢測數據以工業標準通信協議DICONDE進行存儲。這是一種可提供*數據的通用數據格式（ASTM支持）
?Rhythm可以為原始數據的存儲加上標簽。信息可以簡單快速的通過DICONDE標簽系統搜索，可以從多個連接網絡的遠程Rhythm工作站接收數據，并使用不同的壓縮技術在不影響數據質量的條件下進行存儲，節省大量的空間
?所有的檢測數據，包括改善的圖像和原始數據都可以與其他有興趣的單位共享
?可以發送到其他的RhythmReview工作站以做第三方認證，Rhythm EnterpriseWeb基于網絡功能，向所有無損檢測用戶提供*佳傳輸的無損檢測圖像和報告，而無需考慮一臺標準個人電腦WEB瀏覽器的連接帶寬，從而顯著增強數據的共享。Rhythm Web在客戶的網絡之上運行，因此客戶可以完全控制信息安全
?將信息變成情報，與專家共享檢測數據儲存單元

產品應用：
?優化檢測人員配置
?提高生產效率
?減少目前焊縫射線檢測的約束
?簡化超聲波焊縫檢測
?能源建設
?使用前檢測
?碳鋼管材
?直徑從73毫米（2.875英寸）至1219毫米（48英寸）
?厚度6mm（1/4“）至50mm(2”) 時自動設置模式，無需人工操作
?環形焊縫
?基于幾何尺寸限制選擇單晶或雙晶探頭
?其他類型的焊縫及缺陷

特點	傳統的通道、TOFD、相控陣16/64、實時量修正圖像 A-掃描存儲
用戶界面	獨特的用戶界面，通過2個軌跡球操縱定位設備
操作簡單	方便未經訓練的操作員使用
顯示屏	26.5厘米（10.4英寸）的彩色觸摸屏，1024×768分辨率
重量	僅4千克（8.8磅）
電池更換	支持電池熱插拔更換以不間斷操作
防護	堅固，橡膠外殼，IP54
尺寸	頂部長度：367厘米（144.4英寸）底部長度：310厘米（122英寸）寬度：250厘米（98.4英寸）高度：從60到100厘米（23.6英寸到39.3英寸）不等
接口	現代PC接口，含USB、以太網、無線連接（WIFI）
軟件	USM Vision可以操作IPC和分析軟件
配備	運輸箱
包括	用于指定管道范圍和檢測規范的探頭和楔塊設置
	分析和報告用的Rhythm Review4.0軟件
	具有存檔、共享和*報告功能可選擇的Rhythm模塊
