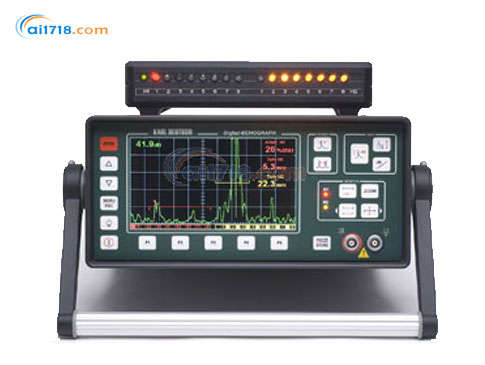

德國KARLDEUTSCH(卡爾德意志)　ECHOGRAPH 1094 MUX超聲波探傷儀

型號：ECHOGRAPH 1094 MUX超聲波探傷儀

品牌：德國KARLDEUTSCH(卡爾德意志)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國KARLDEUTSCH(卡爾德意志)

德國卡爾德意志（KARL DEUTSCH）檢測儀器設備有限公司座落于德國著名的魯爾工業區的發源地、恩格斯的故鄉，美麗的德國中部城市烏伯塔市，是世界著名的無損檢測儀器設備專業生產廠家之一。公司技術力量雄厚、技術先進、具有幾十年的開發、研制及生產無損檢測儀器和成套設備的歷史。其主要產...[查看更多]

瀏覽過此產品的用戶最終購買了

德國卡爾德意志 ECHOGRAPH 1094 MUX超聲波探傷儀由愛儀器儀表網代理，本產品是便于攜帶，使用方便的超聲波探傷儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

?基于手提式檢測儀ECHOGRAPH 1090的技術和使用的方便, 新一代的超聲波檢測儀ECHOGRAPH 1094 MUX被開發出來, 它可方便攜帶, 并具有單一的自動化功能。

產品特點：

?多路復用器允許*多8個檢測通道進行控制.
?Die 通過設備后面的接口可以將通道的測試頭接入測試系統中.
?設備的操作是已經用過的方便的菜單界面(如ECHOGRAPH 1090).
?對于多路復用器的操作有一個額外的菜單鏈接, 通過這個鏈接可以執行大量增加的功能.
?在操作系統中每個檢測通道都會在顯示器上顯示出來, 在測試系統中所有的通道都被顯示.
?ECHOGRAPH 1094 緊湊的設計使多通道的材料檢測變得靈活簡單.
?這套設備可以裝在輪軌車上對例如金屬板或片進行檢驗.
?它可以通過外部直流電源如汽車電池進行充電.

產品應用：
?每個測試通道的數據都會在兩個顯示器的*下方顯示, 這個顯示結果是以和的形式通過二極管信號顯示出來.
?對于錯誤信號, USB, VGA, 促發信號和測試頭的端口都在設備的反面.
?重要的數據參數都直接通過鍵盤輸入.

特性和優點：

?每個測試通道的發射信號都可延遲, *多3800ns
?每個測試通道的波段都可在-11 dB 到 +11 dB 直接調整
?緊湊的鋁結果可以用于惡劣的環境
?測試和操作系統均可改變顏色
?對不同的測量有很多輔助設備, 例如: 對于測試頭行程的確定, 顯示器的調整等等.

屏幕
屏幕類型：	彩色LC顯示器發射使儀器能在陽光下清晰顯示
屏幕大小：	143.4 x 79.3 mm
分辨率：	400 x 240 pix, 256 from 262144 colours
A掃描大小：	142 x 73.5 mm
刻度：	電子生成，可選擇開/關
刻度分度：	粗: 水平十分度，垂直五分度細: 水平50分度，垂直25分度
A-掃描圖像和數字化
圖像刷新率：	50 Hz
A-掃描圖像：	包絡 可逆凍結 動態回波曲線通過閘門1放大
RF 描述：	跨越全部可調范圍
整流：	全波,正，負，RF
抑制：	手動選擇：0 - 99% 滿屏高度步進1% (線性)
放大：	閘門范圍 (閘門 1) 至全屏寬度
模/數轉換：	9 位
數字化過程：	直接, w/ A/D 轉換器
掃描頻率：	80 MHz
模數轉換時掃描誤差：	< +/- 0.5% 滿屏高在 4 MHz
反應延遲：	< 20 ms
掃描范圍
時基范圍：	2.5—4850mm 鋼
聲速：	100- 15000m/s 在1m/s 步進
延遲時基掃描：	0-3000 mm在0.1m
時基線性：	+/- 0.5% 屏寬
脈沖重復率：	8 Hz – 1500 Hz （取決于時基范圍，從-85%至+50% 在步進1% ）
觸發模式：	內部，外部，1秒回波
發射器
發射器：	2 (1 分辨率，1 功率)
TX脈沖波型：	單相 (負) 窄帶脈沖
TX 阻抗：	10, 50, 220, w/o [Ohm]
放大器及衰減
頻率范圍數量：	3 (LF- 和RF 范圍，寬帶)
可調衰減：	100 dB 步進 0.1-1-2-6-12-20 dB

訂貨信息：

ECHOGRAPH 1094 Basic 2K 1094.102

ECHOGRAPH 1094 DAC 2K 1094.202

ECHOGRAPH 1094 AVG/DAC 2K 1094.302

ECHOGRAPH 1094 N AVG/DAC 2K (低頻) 1094.312

ECHOGRAPH 1094 SN AVG/DAC 2K (超低頻) 1094.322

Port Control (錯誤顯示) 1094.601

對每個測試頭的附加通道 1094.905

對SE-測試頭的附加通道 1094.906

升級 HF-出口

附件：

可選擇增加一個帶二極管燈(端口控制)的顯示設備, 它能夠通過長距離的傳輸來識別測試通道的缺陷.
