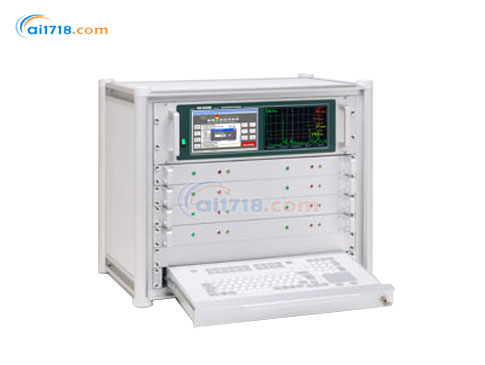

德國KARLDEUTSCH(卡爾德意志)　ECHOGRAPH 1093超聲波電子探傷儀

型號：ECHOGRAPH 1093超聲波電子探傷儀

品牌：德國KARLDEUTSCH(卡爾德意志)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國KARLDEUTSCH(卡爾德意志)

德國卡爾德意志（KARL DEUTSCH）檢測儀器設備有限公司座落于德國著名的魯爾工業區的發源地、恩格斯的故鄉，美麗的德國中部城市烏伯塔市，是世界著名的無損檢測儀器設備專業生產廠家之一。公司技術力量雄厚、技術先進、具有幾十年的開發、研制及生產無損檢測儀器和成套設備的歷史。其主要產...[查看更多]

瀏覽過此產品的用戶最終購買了

德國卡爾德意志 ECHOGRAPH 1093超聲波電子探傷儀由愛儀器儀表網代理，本產品是帶有多條可拆分的測試通道的超聲波電子探傷儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

?超聲波電子探傷儀ECHOGRAPH 1093是通過標準化模型建造, 但又相對靈活。它帶有多條可拆分的測試通道, 因此它可以完成很多簡單的工作, 比如: 縱傷缺陷檢測, 橫傷缺陷檢測, 管件夾層檢測。

產品特點：

?通過一個插入模型, 設備可以使*多8個通道各自獨立進行測試分析。
?一個工業PC將對整個系統進行監視, 并對數據進行加工處理。
?通過ECHOGRAPH 1093 設備背面的接口, 可以連接更多的其它設備。
?設備的操作和我們在PC電腦里用的很相似, 帶有方便的菜單界面, 窗口, 功能按鈕, 下拉菜單等等。
?每個檢測通道都能單獨的完成一個獨立的檢測任務。

標準構件：

?ECHOGRAPH 1093 UAR
?US-顯示器和運算器
?在UAR-插件前面有顯示器, 帶有控制菜單(左)和A-圖-顯示(右).
?在反面有不同的接口和電源控制器, 他們是用來連接各個檢測通道的.
?ECHOGRAPH 1093 UMP
?US-模型用于平行操作
?US模型的操作和顯示器的二極管都被安裝在插入件的前部, 它們是用于光的控制.
?在UMP超聲設備的反面有很多接口, 用于連接其它PC機和檢測端口.
?ECHOGRAPH 1093 TMT
?帶觸摸屏的鍵盤
?設備上系統數據的直接輸入可以通過帶觸摸屏的固定鍵盤來完成.

系統環境的適應性調整：

?為了更好的適應不同環境下的測試, 連接端口和控制信號要多相應的調整.

特性和優點：

?每個通道都帶有多路復用器
?在A-圖顏色設置可以根據需要選擇
?穩定的波能曲線
?對每個檢測通道的脈沖頻率小于3000Hz
?觸發器: 隨機, 全面, 外部(輸入/輸出) 和 *回波即*全部回波.
?對于每個顯示器盲區的防干擾統計
?外部顯示屏(可選)
?根據DAC-方法做的錯誤報告
?適合標準 DIN EN 12668-1

屏幕
屏幕類型：	彩色LC顯示器發射使儀器能在陽光下清晰顯示
屏幕大小：	143.4 x 79.3 mm
分辨率：	400 x 240 pix, 256 from 262144 colours
A掃描大小：	142 x 73.5 mm
刻度：	電子生成，可選擇開/關
刻度分度：	粗: 水平十分度，垂直五分度細: 水平50分度，垂直25分度
A-掃描圖像和數字化
圖像刷新率：	50 Hz
A-掃描圖像：	包絡可逆凍結動態回波曲線通過閘門1放大
RF 描述：	跨越全部可調范圍
整流：	全波,正，負，RF
抑制：	手動選擇：0 - 99% 滿屏高度步進1% (線性)
放大：	閘門范圍 (閘門 1) 至全屏寬度
模/數轉換：	9 位
數字化過程：	直接, w/ A/D 轉換器
掃描頻率：	80 MHz
模數轉換時掃描誤差：	< +/- 0.5% 滿屏高在 4 MHz
反應延遲：	< 20 ms
掃描范圍
時基范圍：	2.5—4850mm 鋼
聲速：	100- 15000m/s 在1m/s 步進
延遲時基掃描：	0-3000 mm在0.1m
時基線性：	+/- 0.5% 屏寬
脈沖重復率：	8 Hz – 1500 Hz （取決于時基范圍，從-85%至+50% 在步進1% ）
觸發模式：	內部，外部，1秒回波
發射器
發射器：	2 (1 分辨率，1 功率)
TX脈沖波型：	單相 (負) 窄帶脈沖
TX 阻抗：	10, 50, 220, w/o [Ohm]
放大器及衰減
頻率范圍數量：	3 (LF- 和RF 范圍，寬帶)
可調衰減：	100 dB 步進 0.1-1-2-6-12-20 dB

ECHOGRAPH 1093 UMP
US-模型用于平行操作	# 1093.001
ECHOGRAPH 1093 UAR
US-顯示器和運算器	# 1093.002
ECHOGRAPH 1093 TMT
帶觸摸屏的鍵盤	# 1093.003
