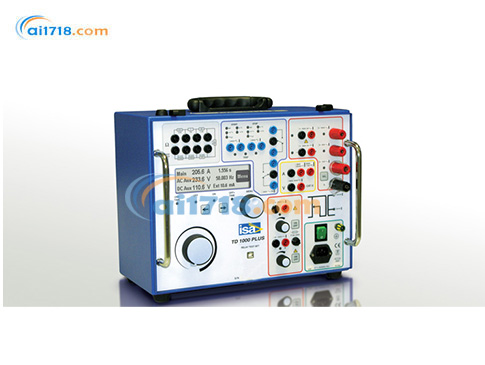

TD1000 PLUS二次注入繼電器測試儀

意大利ISA TD1000 PLUS二次注入繼電器測試儀由愛儀器儀表網代理，本產品旨在為調試工程師提供多任務且高度可靠的測試設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TD1000 PLUS二次注入繼電器測試儀介紹

二次注入繼電器測試儀

專為測試繼電器和傳感器設計
兩個電流輸出，用于測試差動繼電器
可轉換的電流和電壓發生器
帶相位角調節器
頻率發生器：15 - 550 Hz
測試結果和設置保存在本地存儲器中
高功率輸出
電流和電壓的示波器功能
大圖形顯示屏
緊湊輕便
可同步多個T 1000 PLUS測試儀
USB接口
2個輔助觸點，用于測試自動重合閘裝置

TD1000 PLUS二次注入繼電器測試儀應用

TD 1000 PLUS繼電器測試儀適用于以下類型的繼電器測試：

繼電器類型	IEEE編號
距離繼電器（3組）	21
同步裝置	25
熱繼電器	26
欠/過電壓繼電器	27/59
方向功率繼電器	32/92
欠電流繼電器	37
負序過電流繼電器	46
相序電壓繼電器	47
不完全序列繼電器	48
定時過電流繼電器	50/50N
反時限過電流繼電器	51/51N
功率因數繼電器	55
電壓平衡繼電器	60
接地檢測繼電器	64
方向過電流繼電器	67
方向接地故障繼電器	67N
自動重合閘	79
頻率繼電器	81>/81<
負載脫落	81R
導頻接收繼電器	85
電機保護	86
差動保護繼電器（TD 1000）	87
電壓方向繼電器	91
跳閘繼電器	94

描述

與T 1000 Plus型號相比，TD 1000 Plus具有兩個電流輸出，用于測試差動繼電器的特性曲線，而不僅僅是啟動電流。此外，該電流的頻率可以像電壓一樣改變：這允許測試差動繼電器的二次諧波抑制特性。

該儀器包含三個獨立的發生器：

主發生器，可生成交流電流、交流電壓或直流電壓；
輔助交流可轉換電流和電壓發生器，生成獨立的、可相位調節的交流電壓或電流；
輔助直流電壓發生器，生成用于測試繼電器的直流電壓。

所有輸出均可調節，并在大圖形LCD顯示屏上同時顯示。

TD 1000 PLUS可以在不連接PC的情況下操作。通過多功能旋鈕和LCD顯示屏，可以進入MENU模式，設置多種功能，使TD 1000 PLUS成為功能強大的測試設備，具有手動和半自動測試能力，并可通過USB接口將測試結果傳輸到PC。這些結果可以通過強大的TDMS軟件記錄、顯示和分析，該軟件適用于所有WINDOWS版本，從WINDOWS 98開始。

規格

主發生器

主發生器有三個輸出：電流、交流電壓、直流電壓。以下規格適用于這些輸出的單獨使用。

二次注入繼電器測試儀

交流電流輸出

范圍 A	電流輸出 A	*大功率 VA	負載時間 S	恢復時間 min
100	30	300	持續	-
	100	800	60	15
	250	1000	1	5
40	12	300	持續	-
	40	800	60	15
	80	1000	1	5
10	5	400	持續	-
	10	800	60	15
	20	1000	2	5

交流電壓輸出

范圍 V AC	電壓輸出 V	*大功率 VA	負載時間 min	恢復時間 min
250	250	500	持續	-
	250	750	10	45

直流電壓輸出

范圍 V DC	電壓輸出 V	*大功率 W	負載時間 min	恢復時間 min
300	300	300	持續	-
	300	500	10	45

主輸入的其他特性

零交叉控制。主交流輸出在波形過零時生成和停止
高分辨率調節控制
過載報*信息
熱保護
可將輸出功率降低至五分之一，適用于低負載

輔助交流電壓輸出

輔助交流電壓輸出與主交流電流和電壓隔離
范圍選擇：通過多功能旋鈕和LCD顯示屏軟件驅動
輔助電壓功率：40 VA，持續工作，全范圍；50 VA，1分鐘
按鈕啟用或禁用輸出

輔助交流電壓輸出

范圍 V	*大功率 VA
65	50
130	50
260	50

輔助交流電流 - 功率50 VA，持續工作

*大電流 A	*大功率 VA
20	50

相位角調節

可以相對于主電流或電壓調節輔助交流電壓輸出的相位角
相位角調節：通過多功能旋鈕
相位角范圍：0°至360°
調節分辨率：1°（度）

頻率發生器 & 頻率變化率
可以改變輔助交流電壓輸出的頻率。頻率生成特性：

頻率范圍：15 Hz至550 Hz
頻率調節：1 mHz
變化率：1 mHz/s至99.99 Hz/s

輔助直流電壓輸出

直流電壓范圍：10...130 V或20...240 V
直流電壓功率：90 W，全范圍，持續工作，電流限制為0.9 A @ 130 V和0.45 A @ 240 V
按鈕啟用或禁用輸出

定時器
電子數字定時器具有完全自動的啟動和停止功能，適用于輸入的通斷，輸入可以是干凈（干）觸點或帶電（濕）觸點。

測量范圍，也可以按周期執行
可以測試自動重合閘裝置
*大重合閘命令數：99

2個輔助觸點可用

范圍	分辨率	精度
從0到9.999 s	1 ms	± (1 ms + 0.005%)
從10.0到99.99 s	10 ms	± (10 ms + 0.005%)
從100.0到999.9 s	100 ms	± (100 ms + 0.005%)
從1.000到9.999 s	1 s	± (1 s + 0.005%)

觸點范圍：5 A；250 V AC；120 V DC。

輸出電流和電壓測量
以下輸出同時在LCD上顯示：

電流測量

輸出	范圍	分辨率	精度
10 A	1.999 A	1 mA	± (1% + 5 mA)
	19.99 A	10 mA	± (1% + 20 mA)
40 A	7.999 A	4 mA	± (1% + 20 mA)
	79.99 A	40 mA	± (1% + 80 mA)
100 A	19.99 A	10 mA	± (1% + 50 mA)
	199.9 A	100 mA	± (1% + 200 mA)
	249.9 A	100 mA	± (1% + 200 mA)

TD 1000 PLUS

電流測量

輸出	范圍	分辨率	精度
250 V AC	1.99V	1 mV	± (1% + 50 mV)
	19.99 V	10 mV	± (1% + 50 mV)
	199.9 V	100 mV	± (1% + 200 mV)
	299.9 V	300 mV	± (1% + 300 mV)
300 V DC	19.99 V	10 mV	± (0.5% + 50 mV)
	199.9 V	100 mV	± (0.5% + 200 mV)
	399.9 V	300 mV	± (0.5% + 300 mV)
65,130 V AC	19.99 V	10 mV	± (1% + 20 mV)
	199.9 V	100 mV	± (1% + 200 mV)
260 V AC	19.99 V	10 mV	± (1% + 20 mV)
	199.9 V	100 mV	± (1% + 200 mV)
	299.9 V	300 mV	± (1% + 300 mV)
130 V DC	19.99 V	10 mV	± (0.5% + 20 mV)
	199.9 V	100 mV	± (0.5% + 200 mV)
260 V DC	19.99 V	10 mV	± (0.5% + 20 mV)
	199.9 V	100 mV	± (0.5% + 200 mV)
	299.9 V	300 mV	± (0.5% + 300 mV)

角度和頻率測量

通過多功能菜單旋鈕可以選擇角度或頻率的測量
讀數、分辨率和精度：見下表

測量	范圍	分辨率	精度
相位	0-360	1°	1° ± 1位
頻率	15,000 - 499,999	1 mHz	±(0.1% + 1 mHz)

其他測量

測量	單位
有功功率，P = I°V°cos (i)	W
無功功率，Q = I°V°sin(i)	Var
視在功率，S = I°V	VA
阻抗，Z = V/I	Ohm, °
有功阻抗分量，R = Z° cos(i)	Ohm
無功阻抗分量，X = Z° sin(i)	Ohm

外部輸入測量

可以測量電流或電壓輸入

外部電流測量

兩個輸入：20 mA和10 A
范圍、分辨率、精度：見下表

輸入	范圍	分辨率	精度
20 mA	0.02 A DC	0.1 mA	± (0.5% + 0.1 mA)
10 A	1.999 A AC	1 mA	± (1% + 2 mA)
10 A	9.99 A AC	10 mA	± (1% + 20 mA)
10 A	1.999 A DC	1 mA	± (0.5% + 2 mA)
10 A	9.99 A DC	10 mA	± (0.5% + 20 mA)

外部電壓測量

*大輸入電壓：600 V，交流或直流
范圍、分辨率和精度：見下表

范圍	分辨率	精度
9.999 V AC	2 mV	± (1% + 10 mV)
99.99 V AC	10 mV	± (1% + 20 mV)
599.9 V AC	100 mV	± (1% + 200 mV)
9.999 V DC	2 mV	± (0.5% + 10 mV)
99.99 V DC	10 mV	± (0.5% + 20 mV)
599.9 V DC	100 mV	± (0.5% + 200 mV)

其他特性
本地存儲器

測試設置可以存儲并從T 1000 PLUS本地存儲器中調用：*多10個測試設置
測試結果可以保存到*本地存儲器中：*多保存500個測試結果
當PC連接時，也可以使用TDMS軟件創建設置并傳輸到T 1000 PLUS
當PC連接時，測試結果可以通過USB端口使用TDMS軟件傳輸到PC，以便保存和打印

電阻器
提供一組電阻器，用于測試低阻抗繼電器。可用值：

電阻 Ohm	功率 W	*大電流 A
0,5	50	10
1	50	7
22	50	2.15
470	50	0.33
1000	50	0.22
2200	50	0.15

接口
用于連接PC的接口：USB。

電源

電源需在訂單中明確說明：230 V ± 15% 50-60 Hz或120 V ± 15%50-60 Hz
*大電源電流：5 A

標準配件
儀器隨附以下物品：

標準測試電纜組
電源線
USB電纜
用戶手冊
備用保險絲（5個），T5A
TDMS軟件及串行電纜

重量和尺寸

尺寸：380（寬）x 300（深）x 240（高）mm
重量：19 kg

外殼
帶蓋和手柄的鋁制外殼。

二次注入繼電器測試儀

選項
重型運輸箱
黑色塑料重型運輸箱，帶輪子、蓋子和手柄。

TDMS - 繼電器測試結果

TD 1000 Plus 15 Hz
具有兩個電流輸出，用于測試差動繼電器，并在15 Hz時具有高功率

TD 1000 Plus 15 Hz與TD 1000 Plus相同，但在15 Hz時具有高功率和全范圍。
這允許測試舊的鐵路和發電機保護繼電器。
TD 1000 Plus 15 Hz沒有直流電池模擬器。

15 Hz時的功率：25 VA，全范圍
無輔助直流電壓供應
重量：21 kg
其他性能與T 1000 Plus相同。
此型號的請求必須在訂單中指定。

重型運輸箱

連接電纜
套件包括各種連接電纜。

TD 1000 PLUS - 標準電纜套件

TD 1000 PLUS - 可選電纜套件

TD 1000 PLUS

FT 1000電流濾波器
該外部模塊去除交流電流失真。它與被測繼電器串聯連接，保證在測試具有反時限特性或具有嚴重飽和負載的電流繼電器時，電流波形仍為正弦波。

電流輸入范圍：0.5 - 2 - 10 - 50 - 100 - 200 A，端子套管
*大功率輸出：800 VA
濾波器負載：200 A時小于200 VA。負載與范圍成正比（50 A時為50 VA）
服務：50 A持續服務；200 A持續30秒
選擇主頻率：50或60 Hz，通過開關
尺寸：220 x 250 x 310 mm
重量：15 kg

SHA 1000掃描頭
SHA 1000是一個掃描頭，簡化了電能表的測試。它是一個通用掃描頭，因為它可以用于LED脈沖電子表和Ferraris旋轉盤表；選擇通過掃描頭上的開關進行。此外，旋鈕可以調節頭的靈敏度。對于旋轉盤，傳感器使用綠色光束，優化任何類型標記的識別。對于LED識別，適用以下規格：

脈沖持續時間：超過60 us
對于空間比為1:2的LED信號，頻率必須小于500 Hz。
光波長：500至960 nm（紅色：綠色和藍色不被檢測）

低電平信號繼電器的輸出傳感器
輸出傳感器是一個選項，允許將高電流和電壓輸出轉換為低電壓信號。該選項由三個組件組成：

輸出傳感器，帶接口連接器
從傳感器到兩個BNC連接器和一個RJ-45連接器的連接電纜，用于ABB繼電器REF542PLUS和REF601
從傳感器到一個RJ-45連接器的連接電纜，用于THYTRONIC系列的THYSENSOR繼電器
這些項目可以單獨訂購：僅輸出傳感器，或一個電纜或兩個電纜。

適用標準
測試儀符合EEC關于電磁兼容性和低壓儀器的指令。

電磁兼容性：
指令編號2004/108/EC
低壓指令：
指令編號2006/95/EC。
適用標準，適用于I類儀器，污染等級2，安裝類別II：
CEI EN 61010-1。特別是：
輸入/輸出保護：IP 2X - CEI 70-1
工作溫度：0至50°C；存儲：-40°C至70°C
相對濕度：5 - 95%無冷凝

訂購信息

代碼	模塊
94093	TD 1000 PLUS，含TDMS軟件和標準電纜套件 - 230V
96093	TD 1000 PLUS，含TDMS軟件和標準電纜套件 - 120V
93093	TD 1000 PLUS 15 Hz，含TDMS軟件和標準電纜套件 - 230V
95093	TD 1000 PLUS 15 Hz，含TDMS軟件和標準電纜套件 - 120V
17093	重型運輸箱附加測試電纜套件，適用于T 1000 PLUS / T 1000-E PLUS / TD 1000 PLUS型號
16093	FT 1000 電源濾波器單元 SHA 1000掃描頭
43102	輸出傳感器，帶接口連接器和電纜
13093	用于ABB繼電器（REF542PLUS和REF601）的連接電纜和RJ-45連接器
11093	用于THYTRONIC繼電器（Thysensor系列）的連接電纜

輸出傳感器模塊

二次注入繼電器測試儀

T 1000 Plus / T 1000 E Plus / TD 1000 Plus系列 - 特性比較表

	主I AC*大A	主V AC*大V	主V DC*大V	輔助V AC*大V	輔助I AC	輔助I/V AC功率@15 Hz VA	輔助V DC*大V
T 1000 Plus 120 V	160	250	300	250	-	10	240
T 1000 Plus 230 V	250	250	300	250	-	10	240
T 1000 E Plus	250	500	300	500	-	10	240
TD 1000 Plus 120 V	160	250	300	250	20	10	240
TD 1000 Plus 230 V	250	250	300	250	20	10	240
TD 1000 Plus 15 Hz 120 V	160	250	300	250	20	25	-
TD 1000 Plus 15 Hz 230 V	250	250	300	250	20	25	-
