美國PHENIX　HC2-230便攜式大電流測試儀

型號：HC2-230便攜式大電流測試儀

品牌：美國PHENIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國PHENIX

Phenix Technologies是高壓、大電流、大功率測試系統和測試組件的領先制造商。我們的使命是設計和生產優質的測試系統，以滿足您的具體需求。從便攜式測試儀到超過一百萬伏定制系統，Phenix Technologies自1975年以來利用我們的內部工程資源、制造能力，靈活...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Phenix HC2-230便攜式大電流測試儀由愛儀器儀表網代理，本產品非常適合測試熱、磁和固態電機過載繼電器以及塑殼斷路器和接地故障跳閘裝置。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

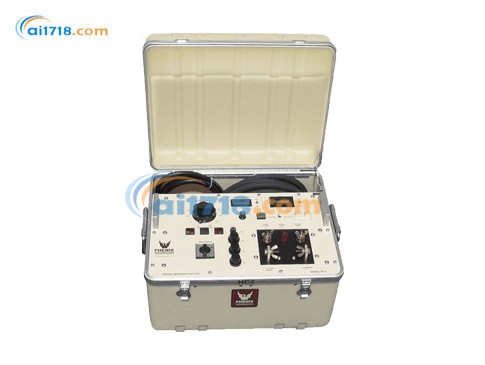

HC2-230便攜式大電流測試儀

便攜式大電流斷路器測試系統

堅固耐用，適合多年現場和車間使用

HC2-230便攜式大電流測試儀測試應用

?理想用于測試熱磁式、固態電機過載繼電器、塑殼斷路器和接地故障脫扣裝置
? 采用成熟技術設計，這些裝置將可變大電流輸出與用戶友好的控制和精密儀表相結合

也可用于其他需要大電流源的多種應用

HC2-230便攜式大電流測試儀描述

Phenix Technologies 的大電流測試裝置在需要測試瞬時脫扣元件時，通過典型的塑殼斷路器提供短時輸出。有足夠的電流可用于測試電機過載繼電器和塑殼斷路器的延時特性。
獨特的自動感應功能使測試裝置易于操作。感應引線可在常開或常閉（未通電）裝置上運行，連接到測試對象輔助觸點或斷開的斷路器極。輸出電流水平可輕松預設。當啟動輸出時，預設輸出電流鎖定，計時器開始計時。當測試裝置檢測到測試對象輔助觸點狀態變化（常開到常閉或常閉到常開）時，電流切斷，計時器停止。對于瞬時脫扣測試，電流表的記憶功能會保持峰值電流值，直到操作員復位。

	型號	HC1	HC2	HC3	HC5
輸入	電壓 / 電流	120 VAC, 20 Amp 230 VAC, 10 Amp	120 VAC, 20 Amp 230 VAC, 12 Amp	230 VAC, 25 Amp	230 VAC, 50 Amp
頻率		50 Hz 或 60 Hz（需指定）
輸出	電壓 / 電流	0-120 VAC, 5 A 0-70 VAC, 25 A 0-24 VAC, 25 A 0-14 VAC, 125 A 0-6 VAC, 120 A 0-7 VAC, 250 A 0-3 VAC, 240 A 0-3.5 VAC, 500 A		0-15 VAC, 0-200 A 0-7.5 VAC, 0-400 A 0-3.75 VAC, 0-800 A	0-15 VAC, 0-333 A 0-10 VAC, 0-500 A 0-5 VAC, 0-1000 A
過載		1000 A	2000 A	3000 A	5000 A
	測試裝置可提供 1000 A（HC1）、2000 A（HC2），具體取決于測試電路的阻抗。		每個抽頭均可進行短時過載。測試裝置可提供 3000 A（HC3）、5000 A（HC5），具體取決于測試電路的阻抗。
占空比			連續 @*	連續 @*
	5 分鐘開啟 / 15 分鐘關閉 @200% 1 分鐘開啟 / 5 分鐘關閉 @300%		5 分鐘開啟 / 15 分鐘關閉 @200% 1 分鐘開啟 / 10 分鐘關閉 @300%
		30 秒開啟 / 5 分鐘關閉 @400%	10 秒開啟 / 5 分鐘關閉 @400%
	3 秒開啟 / 5 分鐘關閉 @500%		3 秒開啟 / 5 分鐘關閉 @500%
數字計量	電流表	3 1/2 位 LCD		4 1/2 位 LCD
量程			0-1.999/19.99/199.9/1999 A 滿量程 ±1%（*高 2 A）		0-1.9999/19.999/199.99/5000 A
精度	滿量程 ±1%（0-2 A）；2000-5000 A
	滿量程 ±0.5%（2-2000 A）		滿量程 ±0.5%（2-2000 A）
計時器	6 位 LCD，顯示周期或秒		6 位 LCD，顯示周期或秒
量程	0-999999 周期或 0-9999.99 秒		0-999999 周期或 0-9999.99 秒
精度	讀數 ±0.1% ± *低有效位		讀數 ±0.1% ± *低有效位
尺寸與重量	長度	20 英寸（508 毫米）	20 英寸（508 毫米）	21 英寸（533 毫米）	21 英寸（533 毫米）
寬度	16 英寸（406 毫米）	16 英寸（406 毫米）	22 英寸（559 毫米）	22 英寸（559 毫米）
高度 / 重量	14 英寸（536 毫米） 64 磅（29 公斤）	14 英寸（536 毫米） 97 磅（44 公斤）	46 英寸（1168 毫米） 219 磅（99 公斤）	46 英寸（1168 毫米） 270 磅（122 公斤）
運輸尺寸	長度	24 英寸（610 毫米） 24 英寸（610 毫米） 21 英寸（533 毫米） 21 英寸（533 毫米） 18 英寸（457 毫米） 18 英寸（457 毫米） 74 磅（34 公斤） 112 磅（51 公斤）		34 英寸（864 毫米）	34 英寸（864 毫米）
寬度	27 英寸（686 毫米） 27 英寸（686 毫米）
高度	56 英寸（1422 毫米）	56 英寸（1422 毫米）
重量	280 磅（127 公斤）	320 磅（145 公斤）
包含的電纜		感應引線（2 根）5 英尺（1.5 米）	感應引線（2 根）5 英尺（1.5 米）	感應引線（2 根）8 英尺（2.4 米）感應引線（2 根）8 英尺（2.4 米）
	低電流，10 號線規（2 根）5 英尺（1.5 米）	低電流，10 號線規（2 根）5 英尺（1.5 米）	低電流，10 號線規（2 根）6 英尺（1.8 米）	低電流，10 號線規（2 根）6 英尺（1.8 米）
	高電流，2 號線規（2 根）5 英尺（1.5 米）	高電流，4 號線規（2 根）5 英尺（1.5 米）	中電流，4 號線規（2 根）4 英尺（1.2 米）	中電流，4 號線規（2 根）4 英尺（1.2 米）
		高電流，4/0 號線規（2 根）5 英尺（1.

HC2-230便攜式大電流測試儀產品規格

型號	HC1	HC2	HC3	HC5
輸入	電壓 / 電流	120 VAC, 20 Amp 230 VAC, 10 Amp	120 VAC, 20 Amp 230 VAC, 12 Amp	230 VAC, 25 Amp	230 VAC, 50 Amp
頻率		50 Hz 或 60 Hz（需指定）
輸出	電壓 / 電流	0-120 VAC, 5 A 0-70 VAC, 25 A 0-24 VAC, 25 A 0-14 VAC, 125 A 0-6 VAC, 120 A 0-7 VAC, 250 A 0-3 VAC, 240 A 0-3.5 VAC, 500 A		0-15 VAC, 0-200 A 0-7.5 VAC, 0-400 A 0-3.75 VAC, 0-800 A	0-15 VAC, 0-333 A 0-10 VAC, 0-500 A 0-5 VAC, 0-1000 A
過載		1000 A	2000 A	3000 A	5000 A
	測試裝置可提供 1000 A（HC1）、2000 A（HC2），具體取決于測試電路的阻抗。		每個抽頭均可進行短時過載。測試裝置可提供 3000 A（HC3）、5000 A（HC5），具體取決于測試電路的阻抗。
占空比			連續 @*	連續 @*
	5 分鐘開啟 / 15 分鐘關閉 @200% 1 分鐘開啟 / 5 分鐘關閉 @300%		5 分鐘開啟 / 15 分鐘關閉 @200% 1 分鐘開啟 / 10 分鐘關閉 @300%
		30 秒開啟 / 5 分鐘關閉 @400%	10 秒開啟 / 5 分鐘關閉 @400%
	3 秒開啟 / 5 分鐘關閉 @500%		3 秒開啟 / 5 分鐘關閉 @500%
數字計量	電流表	3 1/2 位 LCD		4 1/2 位 LCD
量程			0-1.999/19.99/199.9/1999 A 滿量程 ±1%（*高 2 A）		0-1.9999/19.999/199.99/5000 A
精度	滿量程 ±1%（0-2 A）；2000-5000 A
	滿量程 ±0.5%（2-2000 A）		滿量程 ±0.5%（2-2000 A）
計時器	6 位 LCD，顯示周期或秒		6 位 LCD，顯示周期或秒
量程	0-999999 周期或 0-9999.99 秒		0-999999 周期或 0-9999.99 秒
精度	讀數 ±0.1% ± *低有效位		讀數 ±0.1% ± *低有效位
尺寸與重量	長度	20 英寸（508 毫米）	20 英寸（508 毫米）	21 英寸（533 毫米）	21 英寸（533 毫米）
寬度	16 英寸（406 毫米）	16 英寸（406 毫米）	22 英寸（559 毫米）	22 英寸（559 毫米）
高度 / 重量	14 英寸（536 毫米） 64 磅（29 公斤）	14 英寸（536 毫米） 97 磅（44 公斤）	46 英寸（1168 毫米） 219 磅（99 公斤）	46 英寸（1168 毫米） 270 磅（122 公斤）
運輸尺寸	長度	24 英寸（610 毫米） 24 英寸（610 毫米） 21 英寸（533 毫米） 21 英寸（533 毫米） 18 英寸（457 毫米） 18 英寸（457 毫米） 74 磅（34 公斤） 112 磅（51 公斤）		34 英寸（864 毫米）	34 英寸（864 毫米）
寬度	27 英寸（686 毫米） 27 英寸（686 毫米）
高度	56 英寸（1422 毫米）	56 英寸（1422 毫米）
重量	280 磅（127 公斤）	320 磅（145 公斤）
包含的電纜		感應引線（2 根）5 英尺（1.5 米）	感應引線（2 根）5 英尺（1.5 米）	感應引線（2 根）8 英尺（2.4 米）感應引線（2 根）8 英尺（2.4 米）
	低電流，10 號線規（2 根）5 英尺（1.5 米）	低電流，10 號線規（2 根）5 英尺（1.5 米）	低電流，10 號線規（2 根）6 英尺（1.8 米）	低電流，10 號線規（2 根）6 英尺（1.8 米）
	高電流，2 號線規（2 根）5 英尺（1.5 米）	高電流，4 號線規（2 根）5 英尺（1.5 米）	中電流，4 號線規（2 根）4 英尺（1.2 米）	中電流，4 號線規（2 根）4 英尺（1.2 米）
		高電流，4/0 號線規（2 根）5 英尺（1.
	HC2-230參數文檔
