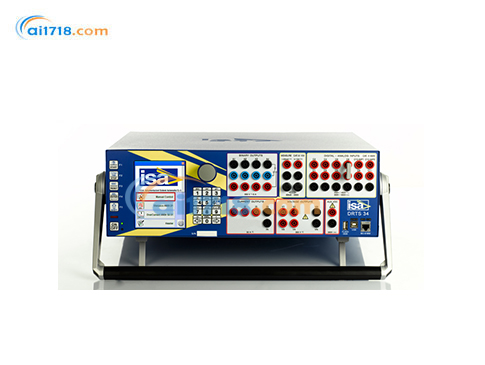

意大利ISA　DRTS 34三相繼電器測試儀

型號：DRTS 34三相繼電器測試儀

品牌：意大利ISA

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利ISA

我們是電力系統、發電廠和變電站，便攜式測試設備和在線監測解決方案的設計和制造領域的領先公司。我們為測試繼電器、電力變壓器、儀表變壓器、斷路器、電池和許多其他高壓設備提供一整套測試套件。我們將全球測試設備和監控系統提供給電力公司，電力設備制造商，總承包商和服務公司。 ISA成立...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利ISA DRTS 34三相繼電器測試儀由愛儀器儀表網代理，本產品用于保護繼電器，電能表，傳感器和電能質量表的新一代測試設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

意大利ISA DRTS 34三相繼電器測試儀產品簡介：
?DRTS 34三相繼電器測試儀這種二次注入繼電器測試系統和電力系統模擬器旨在滿足與調試和維護變電站以及測試保護繼電器，電表，傳感器和電能質量表有關的所有需求。

DRTS 34三相繼電器測試儀產品特點：

測試所有繼電器技術類型：能夠對機電式、固態、數字式以及符合 IEC61850 標準的各類繼電器進行測試。
手動控制與彩色顯示屏：配備彩色顯示屏，支持手動控制操作。
多種輸出接口：可同時提供 3 路電流、4 路電壓以及 1 路電池模擬器輸出。
大電流與高功率輸出：大電流輸出為 3×32A、1×96A；高功率輸出是 3×430VA、1×1000VA。
高精度輸出：輸出精度優于 0.05%。
豐富的接口類型：具備 IEC 61850 協議接口、USB 接口、以太網接口以及 U 盤接口。
內置同步與測試接口：內置 GPS 和 IRIG-B 接口，用于端到端測試。
先進的軟件支持：搭載先進的測試和數據管理軟件 TDMS。
完整的繼電器庫：擁有主要制造商的完整繼電器庫。
zhuoyue的品質、安全性和可靠性：具備極高的質量、安全性和可靠性。

DRTS 34規格

DRTS 34 是 ISA 制造的前沿、功能強大且高精度的繼電器、電表（0.1 級）和傳感器測試設備。該測試設備可通過本地控制或 PC 控制，采用多重 DSP 技術生成高精度（精度達 0.05%）信號。有四種硬件配置可供選擇：

DRTS 66：配備 6 路電流、6 路電壓發生器以及 1 路電池模擬器。

DRTS 64：配備 6 路電流、4 路電壓發生器以及 1 路電池模擬器。

DRTS 34：配備 3 路電流、4 路電壓發生器以及 1 路電池模擬器。

DRTS 33：配備 3 路電流、3 路電壓發生器以及 1 路電池模擬器。

其強大的電流輸出（3×32A、430VA）和電壓輸出（3×300V、100VA）能夠測試包括機電式繼電器在內的任何類型的繼電器。該測試設備集成了 IEC 61850 協議接口，用于測試基于以太網變電站通信協議的繼電器。

繼電器類型	IEEE 編號
距離繼電器	21
同期裝置	25
欠壓 / 過壓繼電器	27/59
方向功率繼電器	32
磁場繼電器	40
反相電流繼電器	46
相序電壓繼電器	47
缺相繼電器	48
瞬時過流繼電器	50
反時限過流繼電器	51
功率因數繼電器	55
電壓平衡繼電器	60
接地檢測繼電器	64
方向過流繼電器	67
失步相角繼電器	78
自動重合閘繼電器	79
頻率繼電器	81
導引線接收繼電器	85
鎖定繼電器	86
差動保護繼電器	87
電壓方向繼電器	91
功率方向繼電器	92
跳閘繼電器	94

操作界面

DRTS 34 可通過前面板的大型彩色圖形顯示屏、旋轉選擇器、鍵盤和功能鍵直接操作。兩個 PC 接口（USB 和以太網）支持使用先進的測試軟件 TDMS 控制測試設備。此外，還可通過可選的本地觸摸控制（觸摸屏）模塊進行操作，該模塊可與測試設備連接或分離使用。

隨機配件

防護攜帶包
測試線組：12 根電纜
電源線
接地電纜
USB 和以太網電纜
操作和維護手冊

適用標準

電磁兼容性：指令 2004/108/EC。適用標準：EN61326:2006。
低電壓：指令 2006/95/EC（符合 CE 標準）。對于 I 類儀器、污染等級 2、安裝類別 II，適用標準為 CEI EN 61010-1。
工作溫度：0 - 55°C
存儲溫度：-25°C 至 70°C
相對濕度：5 - 95%，無內部冷凝
海拔高度：<2000m

該標準也適用于外部放大器 AMI 332 和 AMI 632。

可選配件

繼電器連接電纜套件

此選件可添加到基本電纜套件中，用于連接測試設備的所有插座。它還包括 20 個用于端子排連接的適配器和 3 個用于并聯電流輸出的跳線。

運輸箱

有三種選擇：

重型塑料運輸箱（探索型）。

重型運輸箱。

軟質攜帶包。

訂購信息

代碼	模塊
45170	DRTS 66 6I/6V
35170	DRTS 64 6I/4V
22170	DRTS 34 3I/4V
10170	DRTS 33 3I/3V
40170	DRTS 66 6I/6V - 帶 IRIG-B 和輸出擴展模塊
30170	DRTS 64 6I/4V - 帶 IRIG-B 和輸出擴展模塊
20170	DRTS 34 3I/4V - 帶 IRIG-B 和輸出擴展模塊
10015	TDMS - 測試與數據管理軟件
87170	IRIG-B 同步和輸出擴展模塊
88170	帶天線和電纜的內部 GPS 接收器 *
89170	IEC61850-9-2 協議接口 - 采樣值 *
83170	IEC61850-8 協議接口 - GOOSE
70170	HPB 400 電流增強器
71170	HPB 600 電流增強器
98156	IN2-CDG - 1A 額定高負載繼電器電流增強器
82170	TRANSCOPE - 模擬 / 數字記錄和測量模塊
10161	帶天線和電纜的外部 GPS 同步器模塊
20162	SH 2003 電表通用掃描頭
15170	完整測試線組
85170	重型塑料運輸箱
17170	重型運輸箱
18170	軟質攜帶包
29166	2A - 80A 有源交直流電流鉗
72170	帶光纖輸出的電力線同步器
19170	直立支架
13170	零功率晶閘管傳感器電纜組 *
15174	零功率 ABB REF542PLUS 和 REF601 電纜組 *
41175	PLCK - 極性檢查器
06170	可選本地觸摸控制
11174	低電平電壓適配器

DRTS 34產品規格

項目	詳細規格
電流發生器
DRTS 34 電流輸出	3 x 0 … 32 A 交流；1 x 0 … 96 A 交流
輸出功率	3 x 430 VA（32 A 時）；1 x 1000 VA（64 A 時）
精度	典型值 ±0.02%（值）±0.01%（范圍）；保證值 0.04%（值）±0.01%（范圍）
失真度	典型值 0.05%；保證值 0.15%
分辨率	32 A 時為 0.1 mA
連接方式	4 mm 香蕉插座
電壓發生器
DRTS 34 電壓輸出	4 x 0 … 300 V；1 x 0 … 600 V
輸出功率	3 x 100 VA（125 … 300 V 時）；4 x 85 VA（125 … 300 V 時）；1 x 200 VA（125 … 300 V 時）；1 x 200 VA（600 V 時）
精度	典型值 ±0.025%（值）±0.01%（范圍）；保證值 ±0.06%（值）±0.015%（范圍）
失真度	典型值 0.015%；保證值 0.03%
分辨率	12.5 V 時為 0.4 mV；300 V 時為 10 mV
連接方式	4 mm 香蕉插座
電池模擬器	0…260 V 直流 / 1 A；功率：50 W 或 1 A；精度：2%；連接方式：4 mm 香蕉插座
低電平信號輸出（代碼 87170 包含的選件）	6 個輸出；全范圍電壓輸出：7.26 Vrms；輸出電流：*大 5 mA；分辨率：0.43 mV；精度：典型值 0.015%；保證值 0.05%；頻率帶寬：直流至 20 kHz；連接方式：多極連接器，背面
二進制輸入	12 個輸入；電流隔離：6 組，每組 2 個輸入，6 個公共點相互隔離；輸入特性：無源或帶電壓，4.5 至 300 V 直流（24 至 230 V 交流）；輸入類型選擇：干接點；5 V；24 V；48 V；100 V；觸發條件：常開 / 常閉 / 邊沿 / 布爾（每個輸入獨立）；定時器范圍：無限；定時器分辨率：0.01 ms；定時器精度：測量值的 0.001% ± 0.1 ms；采樣率：高 10 kHz；帶 Transcope 選件時高 50 kHz；連接方式：4 mm 香蕉插座
計數器輸入	2 個輸入；脈沖頻率范圍：0 至 100 kHz；連接方式：4 mm 香蕉插座
二進制輸出繼電器	4 個，閉合和斷開；類型：無源定時繼電器；電阻負載觸點特性：交流 300 V，8 A，2400 VA；直流 300 V，8 A，50 W；可編程延時：0 至 999,999.999 s；連接方式：4 mm 安全香蕉插座
二進制輸出晶體管（代碼 87170 包含的選件）	4 個；類型：晶體管，集電極開路輸出，干接點，連接到專用連接器；輸出特性：24 V，5 mA；短路保護；過壓保護；可編程延時：0 至 999,999.999 s；相對于測試開始的定時精度：50 μs；連接方式：多極連接器，背面
模擬直流測量輸入	直流電流測量輸入：測量范圍 ±20 mA 和 ±5 mA；20 mA 時直流精度：±0.02%（值）±0.01%（范圍）；5 mA 時直流精度：±0.05%（值）±0.02%（范圍）；連接方式：4 mm 香蕉插座；直流電壓測量輸入：測量范圍 ±10 V；直流精度：±0.02%（值）±0.01%（范圍）；連接方式：4 mm 香蕉插座
其他發生器特性	電流和電壓輸出頻率：0 至 3000 Hz；電壓：3 kHz（60 V 時）；2 kHz（100 V 時）；700 Hz（300 V 時）；瞬態：0 至 5000 Hz；可在所有輸出上編程 12 種不同頻率；*大頻率誤差：0.5 ppm；分辨率：<5 μHz；相位角范圍：-360° … +360°；分辨率：0.001°；精度（電壓和電流）50/60 Hz：典型值 0.01°，保證值 0.02°
接口連接	USB、以太網、IEC 61850、IRIG - B；USB 接口特性：傳輸速率：至少 3 倍；接口電纜：2 米，包含在內；以太網接口特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IEC61850 接口（可選）特性：連接器類型：RJ - 45；接口電纜：2 米，包含在內；IRIG - B 連接（可選）特性：光纖連接器，ST 型
內部存儲器	256 Mb 內部存儲器，可在測試裝置中存儲約 2000 個測試結果
顯示 - 鍵盤 - 功能鍵 - 編碼器	1 個編碼器：數字旋轉開關；1 個鍵盤：12 鍵；5 個功能鍵；顯示器：256 色，LED 類型，圖形 320 x 240 像素；尺寸 5.7 英寸
電源	主電源：85 至 264 V 交流，正弦波，單相；頻率：45 至 65 Hz；功耗：待機 <150 W；zui大負載，115 V 電源：1600 W；zui大負載，230 V 電源：2700 W；連接：標準 16 A 交流插座
重量和尺寸	重量：18 kg（39 lb）；不帶手柄尺寸：150（高）x 466（寬）x 423（深）mm（5.9 x 18.3 x 16.9 英寸）
