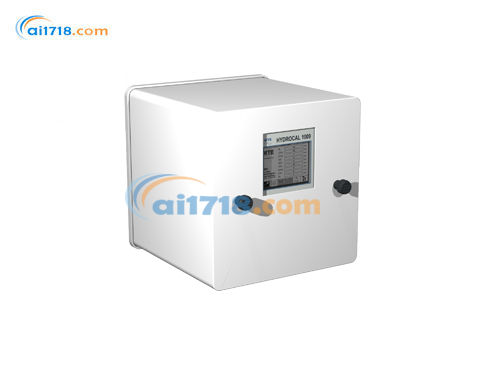

德國 MTE　HYDROCAL 1009油中多氣體分析系統

型號：HYDROCAL 1009油中多氣體分析系統

品牌：德國 MTE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國 MTE

MTE GROUP The MTE group, acting as a global leader in the field of meter testing, earned its reputation through high quality and innova...[查看更多]

瀏覽過此產品的用戶最終購買了

德國MTE HYDROCAL 1009多油中氣分析系統，能分別測量多種關鍵氣體和油中水分，采用免維護系統設計，減少維護成本和工作量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HYDROCAL 1009多油中氣分析系統產品描述
HYDROCAL 1009 是一款具備變壓器監測功能的*性安裝多油中氣體分析系統。它能夠分別測量變壓器油中的水分（\(H_2O\)），以及氫氣（\(H_2\)）、一氧化碳（CO）、二氧化碳（\(CO_2\)）、甲烷（\(CH_4\)）、乙炔（\(C_2H_2\)）、乙烯（\(C_2H_4\)）、乙烷（\(C_2H_6\)）和氧氣（\(O_2\)）等關鍵氣體。氫氣幾乎參與電力變壓器絕緣系統的各類故障，一氧化碳是纖維素 / 紙質絕緣故障的標志，乙炔和乙烯的存在及含量變化可進一步判斷故障類型，如過熱、局部放電或高能電弧等，而氧氣含量情況則可反映密封式變壓器是否存在過度老化或密封泄漏問題。該設備可通過其可選的模擬輸入接口，連接變壓器上的其他傳感器，成為一個緊湊的變壓器監測系統：4 個模擬輸入接口，支持 0/4...20mADC 信號。6 個模擬輸入接口，可配置為 0/4...20mAAC +20% 或 0...80 VAC +20%（通過跳線設置）。

HYDROCAL 1009多油中氣分析系統主要優勢
多參數獨立測量：能分別測量多種關鍵氣體和油中水分。
安裝便捷：易于安裝在變壓器閥門上（適配 G 1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口），且安裝過程無需中斷變壓器的正常運行。
軟件功能先進：設備本身及通過 PC 端使用的軟件功能先進。
免維護設計：采用免維護系統設計，減少維護成本和工作量。
通信接口豐富：具備 ETHERNET 10/100 Mbit/s（銅纜 / RJ 45 或光纖 / SC 雙工）和 RS 485 通信接口，支持 MODBUS®RTU/ASCII、MODBUS?TCP、DNP3、專有通信協議以及 IEC 61850 協議。
功能拓展可選：可選配板載 GSM 或模擬調制解調器實現遠程訪問；可選配 DNP3 串行調制解調器或 IEC 61850 調制解調器用于 SCADA 連接；還可選配高壓和低壓套管傳感器，通過通信接口實現對高壓和低壓套管的監測。

變壓器監測功能
電氣參數監測：可監測電壓和電流（通過電壓和電流互感器 / 傳感器）。
溫度監測：能監測變壓器底部和頂部油溫以及環境溫度（通過額外的溫度傳感器）。
其他設備狀態監測：可監測冷卻階段 / 分接開關位置（例如通過電流傳感器）。
自由配置：模擬輸入可自由分配給任何額外的傳感器。
進一步計算功能：具備熱點（符合 IEC 60076 標準）、壽命損耗、老化率等計算功能（與比利時 PAUWELS 公司聯合開發）。
套管監測功能（可選）：套管監測系統可同時監測 2 組三相套管的泄漏電流。該系統在每個被測部件上采用三種不同的測量模式，以提供*的功率因數和電容值，從而評估套管絕緣狀況。測量模式包括：相位比較（比較被測部件與同相電壓供電的另一被測部件的功率因數）、三相電流總和測試（測量三個被測部件，如變壓器上的三個高壓或低壓套管的 A、B、C 相電流總和的不平衡電流）、相鄰相參考測試（比較被測部件與同一設備上其他相部件的功率因數）。套管傳感器 / 適配器可連接到適用于所有類型套管的電容抽頭，可測量高達 140 mA 的泄漏電流，適用于接地和不接地電容抽頭的套管，并設計有防止傳感器與套管監測系統斷開時設備上產生電壓的功能。可選擇多種套管傳感器配置，如高壓側監測、高低壓側監測、其他變壓器的參考高壓套管監測、電容式電壓互感器 / 電容式電流互感器（CCVT/CCPT）參考監測等，*多可配置 3、6、9（需兩個套管監測單元）或 12（需兩個套管監測單元）個套管傳感器。

HYDROCAL 1009多油中氣分析系統產品規格

項目	詳情
輔助電源可選標稱電壓	120 V -20% +15% AC 50/60 Hz 230 V -20% +15% AC 50/60 Hz 120 V -20% +15% DC 230 V -20% +15% DC（其他標稱電壓可按需定制）
功耗	*大 600 VA
外殼材質	鋁
尺寸	寬 263mm× 高 263mm× 深 327.5mm
重量	約 15kg
運行環境溫度	-55°C... +55°C（低于 -10°C 時顯示功能鎖定）
變壓器內部油溫	-20°C... +90°C
存儲環境溫度	-20°C... +65°C
油壓	0 - 800 kpa（允許負壓）
與閥門連接	G 1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口
安全認證	CE 認證
絕緣保護	符合 IEC 61009 - 1:2002 標準
防護等級	IP - 55
模擬直流輸出
類型	范圍	默認濃度（可自由分配）
1 個直流電流	0/4...20 mADC	氫氣（\(H_2\)）
1 個直流電流	0/4...20 mADC	一氧化碳（CO）
1 個直流電流	0/4...20 mADC	二氧化碳（\(CO_2\)）
1 個直流電流	0/4...20 mADC	甲烷（\(CH_4\)）
1 個直流電流	0/4...20 mADC	乙炔（\(C_2H_2\)）
1 個直流電流	0/4...20 mADC	乙烯（\(C_2H_4\)）
1 個直流電流	0/4...20 mADC	乙烷（\(C_2H_6\)）
1 個直流電流	0/4...20 mADC	氧氣（\(O_2\)）
1 個直流電流	0/4...20 mADC	油中水分（\(H_2O\)）
1 個直流電流	0/4...20 mADC	自由編程
數字輸出（繼電器）
類型	控制電壓	*大開關容量（可自由分配）
10 個繼電器	12 VDC	220 VDC/VAC / 2 A / 60 W
模擬交流輸入（可選）
類型	范圍	測量值準確度	備注
6 個交流電流或 6 個交流電壓	0/4…20 mA +20% 或 0...80 V +20%	≤ 1.0 %	通過跳線配置⁴⁾
氣體 / 油中水分測量
測量項目	測量范圍	準確度²⁾³⁾
氫氣（\(H_2\)）	0...10,000 ppm	± 15 % ± 25 ppm
一氧化碳（CO）	0...10,000 ppm	± 20 % ± 25 ppm
二氧化碳（\(CO_2\)）	0...20,000 ppm	± 20 % ± 25 ppm
甲烷（\(CH_4\)）	0...5,000 ppm	± 20 % ± 25 ppm
乙炔（\(C_2H_2\)）	0...10,000 ppm	± 20 % ± 5 ppm
乙烯（\(C_2H_4\)）	0...10,000 ppm	± 20 % ± 10 ppm
乙烷（\(C_2H_6\)）	0...10,000 ppm	± 20 % ± 15 ppm
氧氣（\(O_2\)）	0...50,000 ppm	± 10 % ± 1000 ppm
油中水分（\(H_2O\)）	0...100 ppm	± 3 % ± 3 ppm
模擬直流輸入
類型	范圍	測量值準確度	備注
4 個直流電流	0/4...20 mADC	≤ 0.5 %	-
數字輸出（光耦合器，可選）
類型	控制電壓	*大開關容量（可自由分配）
5 個光耦合器	5 VDC	U_CE：額定 24 V / 大 35 V；I_CE：大 40 mA；U_EC：*大 7 V
通信
RS 485	支持專有或 MODBUS® RTU/ASCII 協議
ETHERNET 10/100 Mbit/s	銅纜 / RJ 45 或光纖 / SC 雙工，支持專有或 MODBUS® TCP 協議
其他（可選）	板載 GSM 或模擬調制解調器用于遠程訪問；板載 DNP3 串行調制解調器；板載 IEC 61850 調制解調器
測量原理	基于頂空原理的小型化氣體采樣（無膜，耐負壓）；專利申請中的油采樣系統（EP 1 950 560 A1）；采用近紅外氣體傳感器單元測量CO、\(C_2H_2\)、\(C_2H_4\)、\(CO_2\)、\(CH_4\)和\(C_2H_6\)；微電子氣體傳感器測量\(H_2\)和\(O_2\)；薄膜電容式水分傳感器測量\(H_2O\)；配備用于測量油溫和氣體溫度的溫度傳感器
