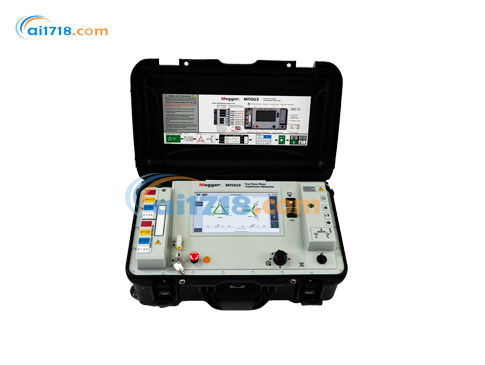

美國MEGGER　MTOU3三相繞組電阻測試儀

型號：MTOU3三相繞組電阻測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

MEGGER MTOU3三相繞組電阻測試儀由愛儀器儀表網代理，MTOU3使用安全的一次性連接，通過自動自適應消磁對電力、配電和互感器進行完整的繞組電阻評估，消除了變壓器重新投入使用時跳閘系統保護的風險。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MTOU3三相繞組電阻測試儀產品描述
借助新款 MTOU3 型切換式三相變壓器繞組歐姆表，可對變壓器繞組電阻進行通電測試。只需一次連接測試引線，*能完成矢量驗證、繞組電阻測試以及消磁測試。該設備配有彩色編碼引線和可伸縮夾具，且屏幕上顯示的矢量與變壓器銘牌相匹配，操作流程簡單易懂，能確保*測試即獲得準確結果 —— 只需點擊 “開始” 即可！每次測試前都會自動進行矢量驗證，以確保選擇了正確的變壓器矢量。

MTOU3三相繞組電阻測試儀標準功能
支持 Microsoft Excel 格式導出
支持 PowerDB 數據導入與導出
10.1 英寸高亮度觸摸屏
具備矢量查找、極性識別與驗證功能
繞組電阻測試：*大直流電流 10A，電阻測量精度 ±0.2%
獨立雙繞組磁化功能
自適應消磁功能
有載分接開關（OLTC）先合后斷連續性測試
帶斷路器保護的有載分接開關控制功能
一鍵式有載分接開關操作
內置可伸縮提手和滾輪
緊急停止功能
三相切換式電源及測量功能，可用于：
繞組電阻測試（*大電流 10A，精度 ±0.2%）
自適應消磁
獨特的變壓器矢量驗證
在 - 20°C 至 50°C 溫度范圍內，精度有保障
所有測試僅需一次連接引線，節省時間且保障操作人員安全
鑰匙鎖功能
安全聯鎖功能

MTOU3三相繞組電阻測試儀附加功能
動態電阻測量 *
繞組電阻干燥測試 *
繞組電阻溫升測試 *
USB 打印機
安全*示燈
有載分接開關（OLTC）電機電流監測 *
有載分接開關（OLTC）振動監測 *
外部溫度探頭 *

MTOU3三相繞組電阻測試儀詳細描述
MTOU3 型設備適用于所有電力變壓器、配電變壓器以及電壓互感器的測試。用戶只需進行少量操作，該設備*能輸出直流電壓和電流，快速獲取準確的測試結果。
只需一次登上梯子并連接好測試引線，即可減少在變壓器頂部花費的時間。設備連接到變壓器后，鑰匙鎖、安全聯鎖和緊急停止按鈕能確保測試安全啟動和停止。
（一）矢量確認 / 極性識別
作為繞組歐姆表的創新功能，矢量確認能在每次測試前通過執行矢量組探測與驗證，確保變壓器測試結果的可靠性。操作人員必須確認待測量的目標繞組，若未確認，當系統電壓為變壓器通電時，可能會引發嚴重后果。
（二）繞組電阻測試
MTOU3 型設備采用切換式三相雙繞組直流輸出，可高效開展繞組電阻測試。50V 直流開路電壓能快速使變壓器鐵芯飽和，同時 H 通道和 X 通道的獨立電流源可為每個被測繞組提供穩定且準確的測量結果。無需更換引線即可實現相間切換 —— 選擇自動保存后，MTOU3 會自動完成所有操作。若某一相的測試結果超出限值，用戶界面會高亮顯示存在問題的相，并引導用戶完成結果驗證流程，方便用戶排查問題。
（三）自動自適應消磁
自適應消磁功能可消除繞組電阻測試完成后殘留的剩磁（磁化現象）。MTOU3 在每次繞組電阻測試后都會自動執行消磁操作，避免保護設備出現不必要的誤跳閘，從而減少經濟損失。
（四）有載分接開關（OLTC）先合后斷連續性測試
在對多個有載分接開關抽頭進行繞組電阻測試時，先合后斷測試會自動驗證分接開關連接的連續性。這種一級診斷模式有助于判斷是否適合通過動態電阻測量進行進一步排查。
（五）一鍵式有載分接開關（OLTC）操作
一鍵式有載分接開關操作功能可節省測試時間。使用隨附的電纜連接到變壓器的有載分接開關，點擊一次即可完成整個有載分接開關的測試流程，極大地提高了測試效率。
五、軟件、結果存儲與打印
MTOU3 配備 10.1 英寸直觀用戶界面，可減少培訓時間。界面上的大型自解釋按鈕能引導操作，同時屏幕顯示的矢量可確保測試設置與變壓器銘牌一致。導出結果時，系統會按文件名對結果進行分組，生成易于閱讀、發送郵件或導入 PowerDB 的 XLSX/PDF 格式報告。必要時，可通過選裝的 USB 打印機按需打印測試結果。
將 MTOU3 連接到電腦后，不僅可以控制該設備，還會顯示一個 USB 驅動器。用戶手冊、產品數據表和 MTOU3 電腦應用程序安裝程序均可在該驅動器中找到，確保用戶隨時能獲取所需的文檔和應用程序。
（一）PowerDB 控制 *
若需提升報告質量，可使用 PowerDB 軟件配置和執行測試。通過 PowerDB，可整合所有 Megger 儀器的測試數據，生成統一格式的測試報告。
（二）自定義應用程序控制
借助自定義應用程序控制功能，任何程序都可通過 API（應用程序編程接口）控制 MTOU3。這一功能非常適合那些希望充分拓展測試程序功能的機構！獲取 API 訪問權限需簽訂保密協議。
（三）動態電阻測量（DRM）*
動態電阻測量是針對有載分接開關的*診斷測試。通過測量單個電阻值以及監測振動和電機電流曲線，可*定位有載分接開關存在的問題。
（四）溫升測試 —— 內部溫度 *
繞組電阻冷卻測試是一種*診斷工具，可用于確定變壓器從滿負荷運行狀態斷開后，繞組的*高溫度。
（五）干燥測試 —— 內部溫度 *
變壓器在投入運行前可能需要進行干燥處理。該干燥過程要求內部溫度在設定時間內保持穩定。只需輸入?yún)⒖紲囟群蛥⒖茧娮瑁琈TOU3 *能顯示繞組的溫度。

MTOU3 可檢測的典型問題
連接松動
分接開關接觸不良

MTOU3三相繞組電阻測試儀通用引線組
三相通用引線組簡化了與各類變壓器的連接操作。耐用的開爾文夾具可延伸至 7.6 厘米（3 英寸），適用于各種尺寸的套管。引線長度范圍為 5 米（15 英尺）至 30 米（100 英尺），確保能與各種形狀和尺寸的變壓器實現穩定連接并完成測試。只需一次登上梯子連接所有引線，大幅降低了墜落受傷風險并縮短了測試時間。現有客戶可將舊款引線組與 MTOU3 配合使用，詳情請參見右側表格。

MTOU3訂購信息

產品類別	產品說明	產品型號
基礎款設備	MTOU3 基礎款	MTOU3 BASIC
-	-	1014-927
-	-	CA-USB
-	-	1011-622
-	-	2012-180
-	-	4702-7
-	-	90012-878
引線套件	5 米（15 英尺）H 引線和 X 引線套件	2008-15KIT2
引線套件	9 米（30 英尺）H 引線和 X 引線套件	2008-30KIT2
引線套件	18 米（60 英尺）H 引線和 X 引線套件	2008-60KIT2
引線套件	30 米（100 英尺）H 引線和 18 米（60 英尺）X 引線套件	2008-100KIT2
引線套件	9 米（30 英尺）H 引線和 X 引線延長線套件	2008-30XKIT2
選裝硬件配件	校準證書	MTOU3-CAL-CERT
選裝硬件配件	安全*示燈（18 米（60 英尺））	1004-639
選裝硬件配件	（儀器）運輸箱	1014-928
選裝硬件配件	USB 打印機	90029-573
選裝硬件配件	USB 打印機紙（48 卷）	90029-573-P
選裝硬件配件	有載分接開關（OLTC）電纜適配器	1011-622-A
選裝硬件配件	電機電流監測器 *	1014-929
選裝硬件配件	振動監測器 *	1014-930
選裝硬件配件	溫度探頭套件 *	1014-931
選裝硬件配件	TOS1 校準標準件	TOS1
選裝軟件配件	PowerDB 控制軟件	SW-POWERDB
選裝軟件配件	自定義應用程序控制軟件	SW-CUSTOMAPP
選裝軟件配件	動態電阻測量軟件 *	SW-DRM
選裝軟件配件	變壓器干燥測試軟件 *	SW-DRYOUT
選裝軟件配件	變壓器溫升測試軟件 *	SW-HEATRUN

MTOU3三相繞組電阻測試儀規格

規格參數（在 - 20°C 至 + 50°C 溫度范圍內有效）

（一）輸入電源

交流 100-240V，頻率 47-63Hz，功率 1200W±10%
電源電壓波動：過電壓類別 II

（二）輸出功率

項目	參數
電壓	三相切換式，1-50V
頻率	直流，80Hz
電流	50V 時，0.1mA-1A
電流	24V 時，0.1mA-10A

（三）法規標準

類別	遵循標準
安全	IEC 61010-1:2010 + 修訂版 1:2016
電磁干擾 / 電磁兼容性（EMI/EMC）	IEC 61326-1:2012
有害物質限制（RoHS2）	EN50581
振動 / 沖擊	MIL-STD-810G
防護等級	IP67（在運輸箱內）

（四）變壓器測試標準

標準體系	標準編號
IEEE	C57.152-2013
IEC	60076-1:2011
AS/NZS	6076 1:2014
CIGRE	445 2 011
GOST	3484.1-88
重量	17 千克（38 磅）

（五）箱體

堅固箱體，內置滾輪和提手
用于存放引線和配件的背包式引線袋

（六）內部 / 外部數據存儲

內部可存儲多達 10000 組三相測試結果
可通過 USB 2.0 驅動器傳輸數據

（七）通信 / 控制軟件

用于電腦控制的 USB 接口，配有自定義圖形用戶界面（GUI）

（八）觸摸屏

尺寸：25.6 厘米（10.1 英寸）
分辨率：1024×600
亮度：1000 尼特

（九）打印機（選裝）

51 毫米（2 英寸）熱敏打印機
可打印圖形用戶界面上顯示的所有測量數據

（十）環境參數

類別	參數
工作溫度	-20°C 至 50°C（-4°F 至 122°F）
存儲溫度	-30°C 至 70°C（-22°F 至 158°F）

相對濕度：0-90%，無冷凝
可在干燥環境下室內外使用
*高使用海拔：2000 米
污染等級：2

（十一）繞組電阻（WR）測試

電阻測量方法
- 單相星形、三角形、曲折形連接
- 雙繞組勵磁
直流開路電壓：*高 50V
直流測量電壓：*高 50V

測量類別	參數
電阻精度	1.0 微歐至 30 千歐：讀數的 ±0.2%，±1 微歐
	30 千歐以上：讀數的 ±0.5%
直流電壓精度	典型值：讀數的 ±0.05%，±0.1 毫伏；保證值：讀數的 ±0.5%，±0.1 毫伏
直流電流精度	保證值：讀數的 ±0.5%，±0.1 毫安
