電機自耦變壓器啟動

電機自耦啟動變壓器適用于交流50HZ/60HZ,額定電壓380V/400V,額定輸出容量10KW-300KW三相鼠籠型感應電動機,作不頻繁操作條件下的降壓起動,利用變壓器降壓的特點,降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響.自耦降壓啟動變壓器是一種三相自耦變壓器，其原理是減小起動電壓，增加起動電流，從而使電動機獲得較大的起動電流使其輕松起動。自耦變壓器也常常用于電機起動。自耦式變壓器是只有一組線圈同時用作原線圈及副線圈的變壓器。降壓時會從共用線圈引出一部分用作副線圈，而當升壓時會從共用線圈引出比原線圈多的一部分用作副線圈。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

型號規格及尺寸

型號	規格（KW）	外形尺寸			安裝孔距
型號	規格（KW）	A	B	C	E	F	G
QZB-14	14	310	135	240	210	100
QZB-17	17	310	140	240	210	100
QZB-22	22	310	145	250	210	105
QZB-30	30	320	150	250	210	105
QZB-40	40	330	150	265	210	110
QZB-45	45	330	153	265	210	113
QZB-55	55	370	170	280	220	125
QZB-75	75	370	185	300	220	130
QZB-90	90	395	195	320	280	150
QZB-100	100	395	200	320	280	150
QZB-115	115	395	205	320	280	150
QZB-135	135	420	205	350	280	155
QZB-160	160	445	185	375	280	145
QZB-190	190	470	185	400	280	145	17.5
QZB-225	225	520	185	420	320	150	21.5
QZB-260	260	520	190	460	320	150	21.5
QZB-300	300	560	195	460	320	155	21.5

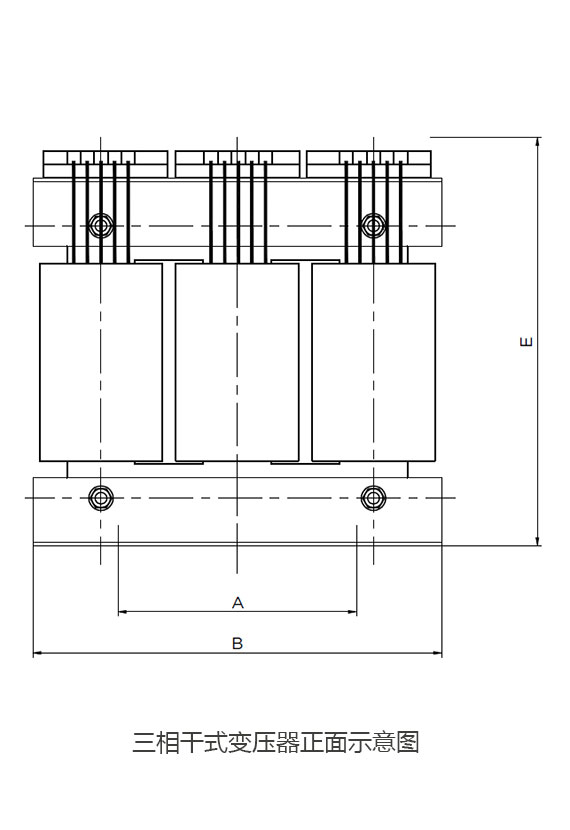

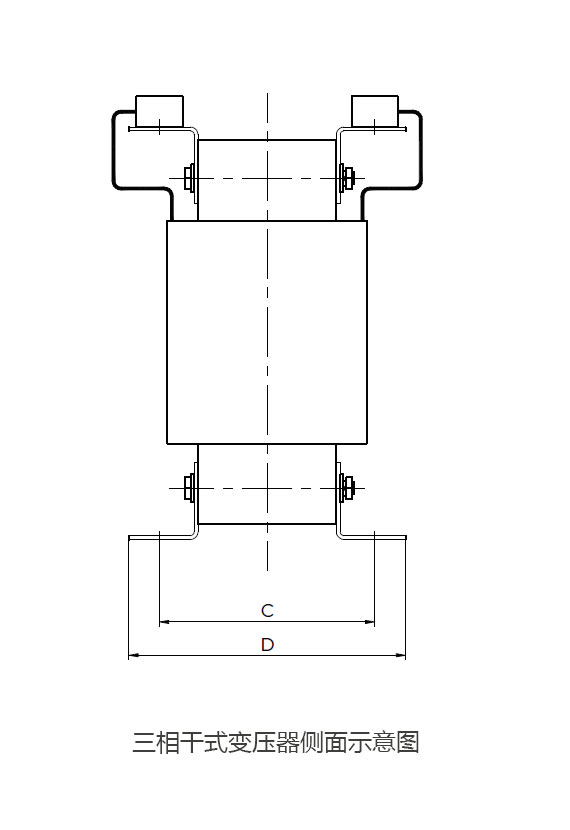

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的電機自耦啟動變壓器，電機自耦降壓啟動變壓器和三相自耦啟動變壓器。

電機自耦啟動變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

電機啟動自耦變壓器

自耦變壓器的定義是初、次級無須絕緣的特種變壓器。簡單來說就是指它的繞組初級和次級是在同一調繞組上，即只有一個繞組的變壓器，也就是說它是輸出和輸入共用一組線圈的特殊變壓器。自耦變壓器降壓啟動是利用自耦變壓器來降低加在電動機定子繞組上的電壓，達到限制起動電流的目的。電動機起動時，定子繞組加上自耦變壓器的二次電壓。起動結束后，甩開自耦變壓器，定子繞組上加額定電壓，電動機全壓運行。自耦變壓器降壓啟動分為手動控制和自動控制兩種。

電機自耦變壓器降壓啟動原理

自耦變壓器高壓側接電網，低壓側接電動機。起動時，利用自耦變壓器分接頭來降低電動機的電壓，待轉速升到一定值時，自耦變壓器自動切除，電動機與電源相接，在全壓下正常運行。

利用自耦變壓器降低電機啟動時的電壓，啟動以后與自耦變壓器脫離，然后直接連接主電源全壓運行，分為手動和自動。如果是自動電路的話，需要加時間繼電器。

自耦變壓器高壓端接電網，低壓端接三相電機。自耦變壓器輸入和輸出共用了一個線圈，升壓降壓可以用不同的抽頭來實現，而且輸入輸出必定有一條共用線。常見的有2組或3組的抽頭，比如3組的抽頭，輸出電壓是輸入端的50%和65%和80%，所以電機啟動的時候電流也只有全網啟動時的25%、42%和64%，電動機的啟動電流和啟動轉矩與端電壓的平方成比例降低，所以啟動電流小了，啟動轉矩也小了，輕松啟動。
