MEGGER IDAX300變壓器抗干擾絕緣診斷分析儀，110kV 變壓器套管FDS試驗案例

來源：愛儀器儀表網發布時間：24-03-29 18:24 作者：陸翠翠瀏覽次數：116 分類：技術文章

云南變壓器電氣股份有限公司
套管FDS試驗

北京康高特儀器設備導讀：2024年3月中旬，康高特使用MEGGER IDAX300變壓器抗干擾絕緣診斷分析儀,在云南變壓器電氣股份有限公司對110kV 變壓器高壓側套管ABC及中性點四根套管進行絕緣狀況試驗。

測試數據及分析如下：

（ITC為溫度矯正，旨在在不同溫度下能夠以同樣的20℃進行比對，并以顏色顯示在結果上，綠色為全新，黃色為干燥，橙色為可能潮濕，紅色為注意）

A相

B相

C相

中性點

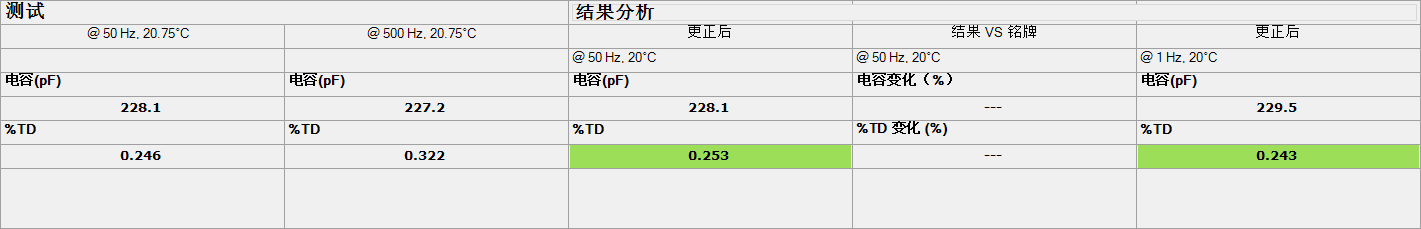

如圖所示，四根套管的絕緣性能均處于新，從介損來看并無異常，電容和銘牌相比變化在正常范圍內。

A相

B相

C相

中性點

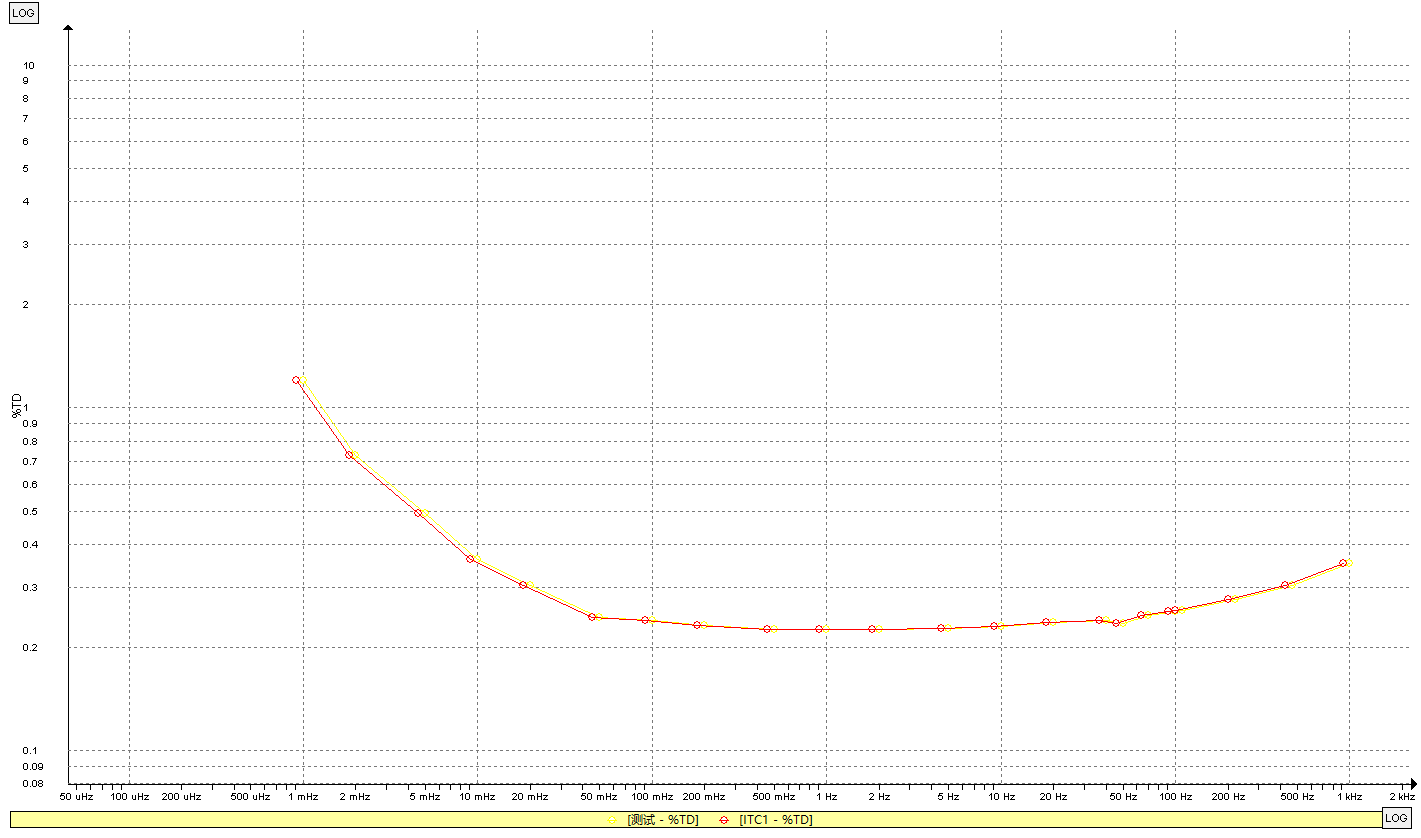

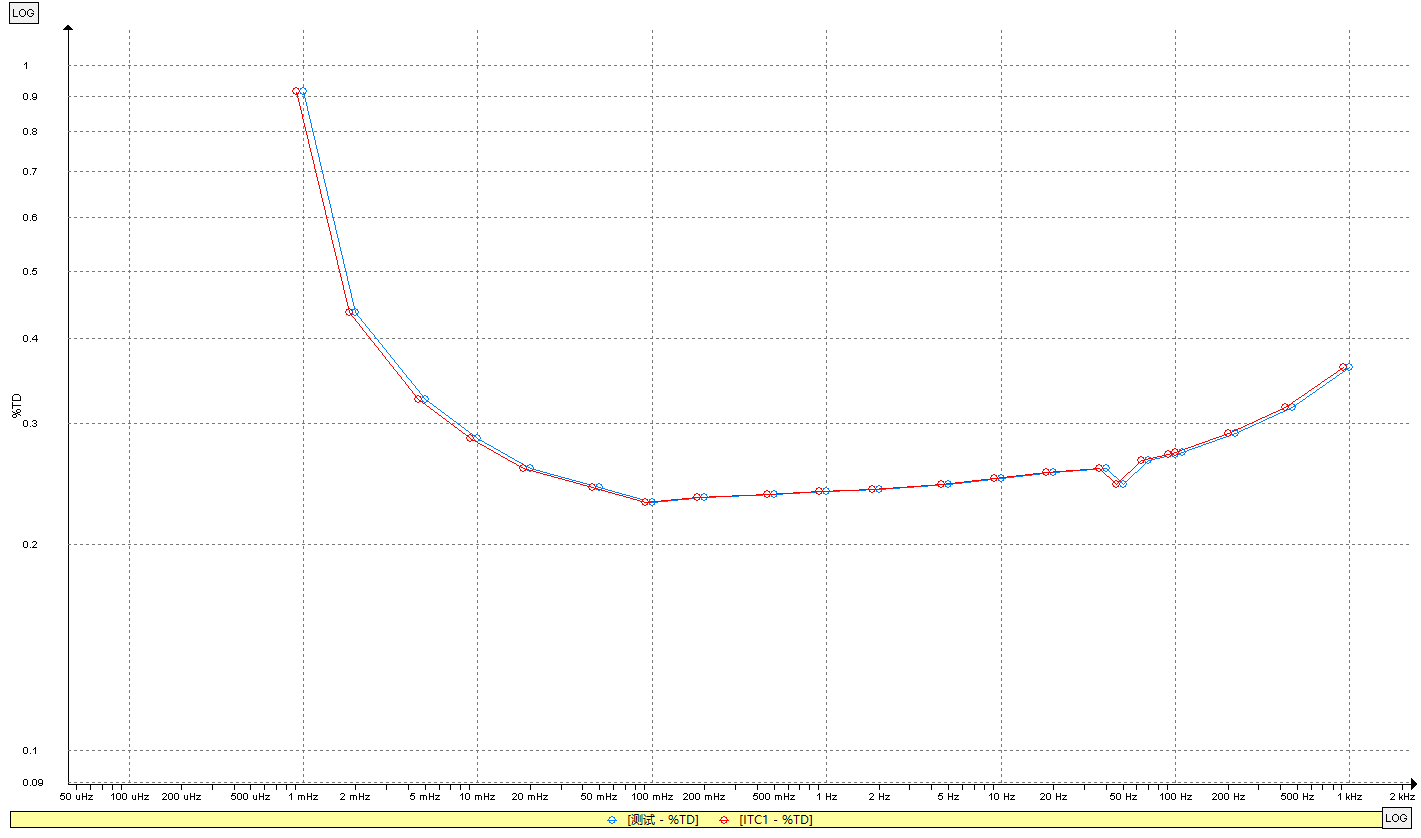

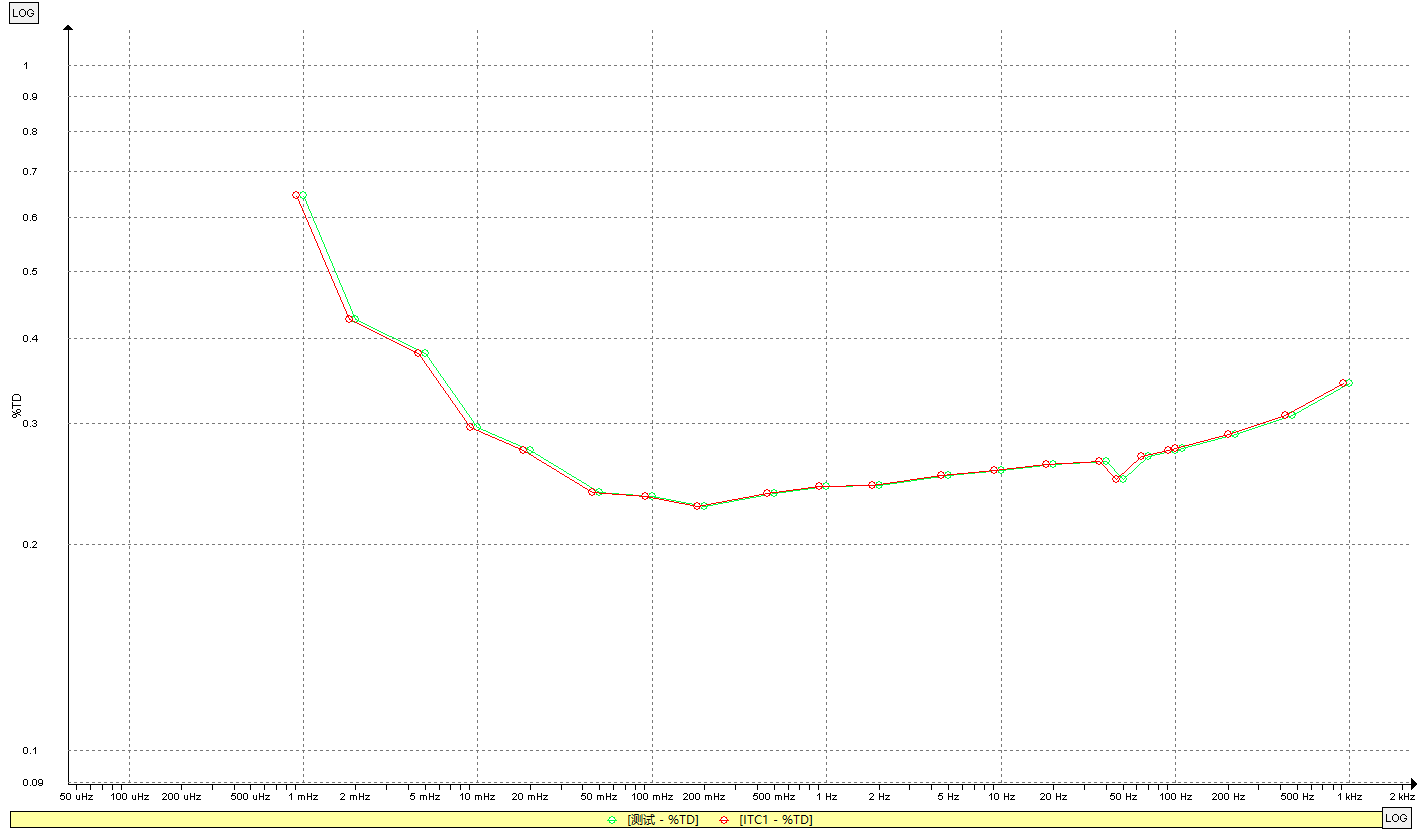

可以看到，測試結果曲線與模型曲線十分平滑且基本一致。模型曲線與測試曲線有偏移的原因是溫度不同。（介質譜分析測試的是各個不同頻率下的電容值和介損值，并繪制成電容和介損的頻率曲線。介質譜曲線能夠更為清晰地反映絕緣的狀態，并且有助于判斷測試結果是否存在異常。介損隨頻率改變，從左到右頻率逐次增大。）

由圖中可以看到四根套管測量所得的*低點頻率均小于50Hz，表明四根套管絕緣狀態正常。（根據電力行業標準DL/T 2231-2021《油紙絕緣電力設備頻域介電譜》測試導則中5.4.3.2的判斷方法“對于套管，互感器，電力電纜等少油設備，狀態良好的絕緣局部*低介質損耗頻率點小于50Hz，絕緣較差的局部*低介質損耗頻率點高于50Hz。絕緣缺陷原因應結合其他電氣試驗和理化試驗綜合判斷。”）

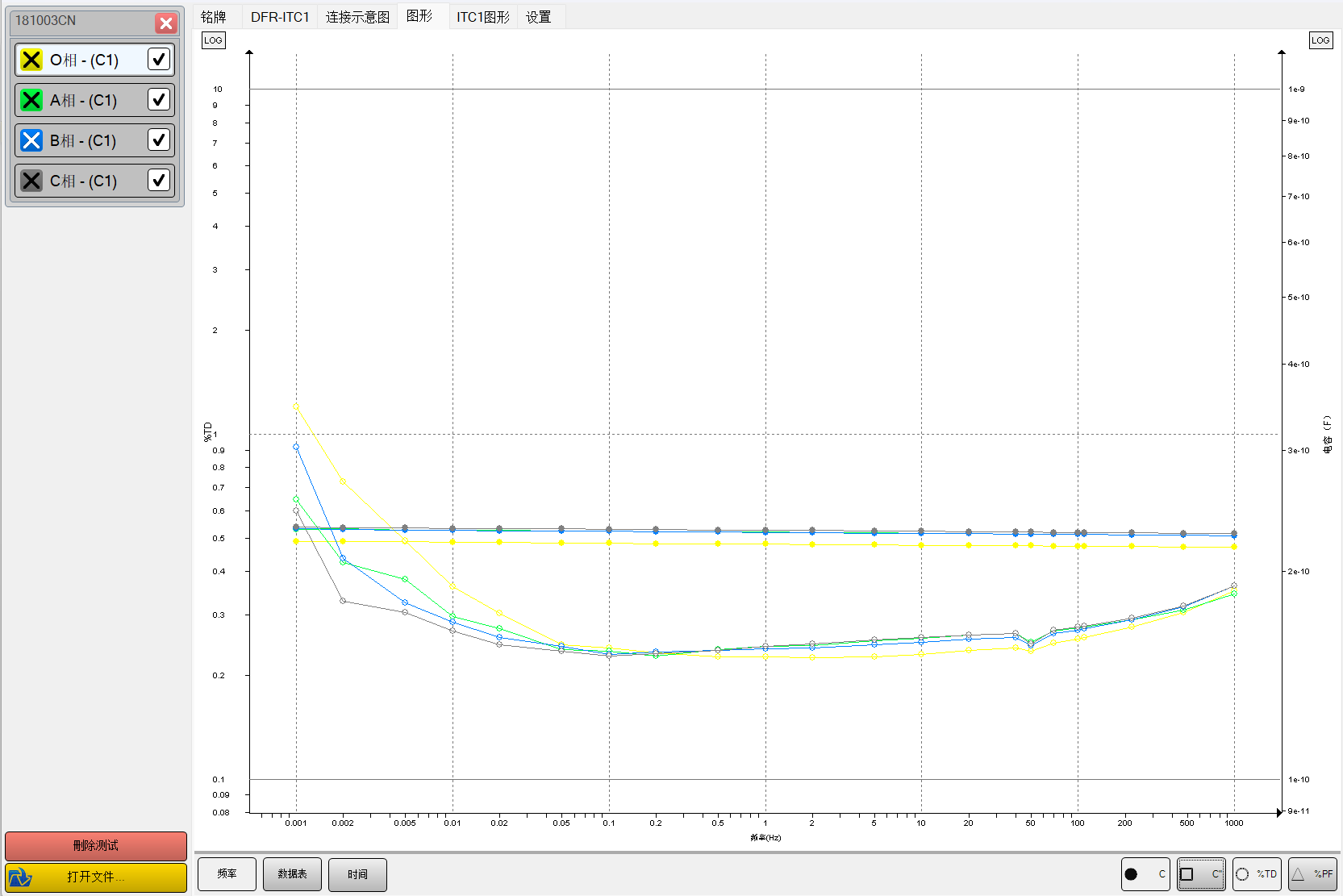

介損-頻率曲線隨油紙含水量的增加呈現出整體的增加。從整體上看，水分含量越大則曲線增加幅度越大。在中低頻段（1mHz~10Hz）隨著含水量的增長其增長幅度較為明顯，復電容虛部變化趨勢與介損頻率曲線大致相同，而水分含量的增加對復電容實部的影響主要體現在中低頻段。如圖所示ABCO四根套管電容相間并無明顯變化差距。

測試結論：

★本次試驗套管絕緣良好，狀態正常。
