摘 要：低壓系統接地型式以拉丁字母作代號，本文介紹TT系統、IT系統、TN-C系統、TN-S系統等接地型式的適用范圍。
關鍵字：TT系統IT系統TN-C系統TN-S系統
適用范圍
1、低壓系統的接地型式
低壓系統接地型式以拉丁字母作代號，其意義如下：
*個字母表示電源端與地的關系：
T－電源端有一點直接接地；
I－電源端所有帶電部分不接地或有一點通過高阻抗接地。
第二個字母表示電氣裝置的外露可電導部分與地的關系：
T－電氣裝置的外露可電導部分直接接地，此接地點在電氣上獨立于電源端的接地點；
N－電氣裝置的外露可電導部分與電源端接地點有直接電氣連接。
－后的字母用來表示中性導體與保護導體的組合情況：
S－中性導體和保護導體是分開的；
C－中性導體和保護導體是合一的。
2、 TN系統
電源端有一點直接接地，電氣裝置的外露可電導部分通過中性導體或保護導體連接到此接地點。
根據中性導體和保護導體的組合情況，TN系統的有以下三種型式：
a) TN－S系統：整個系統的中性導體和保護導體是分開的（見圖1-1）。
b) TN－C系統：整個系統的中性導體和保護導體是合一的（見圖1-2）。
c) TN－C－S系統：系統中一部分線路的中性導體和保護導體是合一的（見圖1-3）。

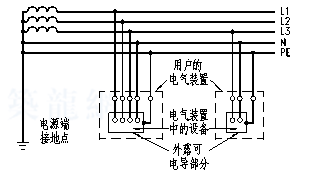

圖1-1 TN－S系統

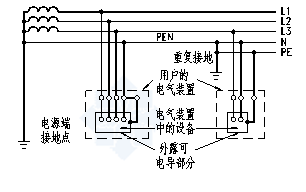

圖1-2 TN－C系統
圖1-3 TN－C－S系統
3、TT系統
電源端有一點直接接地，電氣裝置的外露可電導部分直接接地，此接地點在電氣上獨立于電源端的接地點（見圖1-4）。

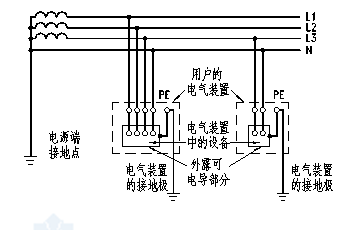

圖1-4 TT系統
4、 IT系統
電源端的帶電部分不接地或有一點通過高阻抗接地，電氣裝置的外露可電導部分直接接地（見圖1-5）。
圖1-5 IT系統
5、適用范圍
TN－C系統特點：
－PEN線兼有N線和PE線的作用，節省一根導線；
－重復接地，減小系統總的接地電阻；
－PEN線產生電壓降，外露導電部分對地有電壓；
－PEN線在系統內傳導故障電壓；
－過電流保護兼作接地故障保護。
使用場所：三相負載均衡，并有熟練的維修技術人員。
TN－S系統特點
－PE線與N線分開，PE線非故障時不流過電流，外露可電導部分不帶電壓，比較安全，但多一根導線；
－PE線在系統內傳導故障電壓。
使用場所：防電擊要求高，爆炸和有火災危險場所，建筑物內裝有大量信息技術設備。
TT系統特點
－外露可電導部分有獨立的接地保護，不傳導故障電壓；
－由于電源系統有兩個獨立接地體，發生接地故障時接地故障電流較小，不能采用過電流保護兼作接地故障保護，而采用剩余電流保護器；
－因采用剩余電流保護器保護線路，雙電源（雙變壓器、變壓器與柴油發電機組）轉換時采用四極開關：
－易產生工頻過電壓。
使用場所：等電位聯結有效范圍外的戶外用電場所，城市公共用電，高壓中性點經低電阻接地的變電所。
IT系統特點（不引出中性線）
－發生*次接地故障時，接地故障電流僅為非故障相對地的電容電流，其值很小，外露導電部分對地電壓不超過50V，不需要立即切斷故障回路，保證供電的連續性；
－發生接地故障時，對地電壓升高1.73倍；
－220V負載需配降壓變壓器，或由系統外電源*；
－安裝絕緣監察器。
使用場所：供電連續性要求較高，如應急電源、院手術室等。
