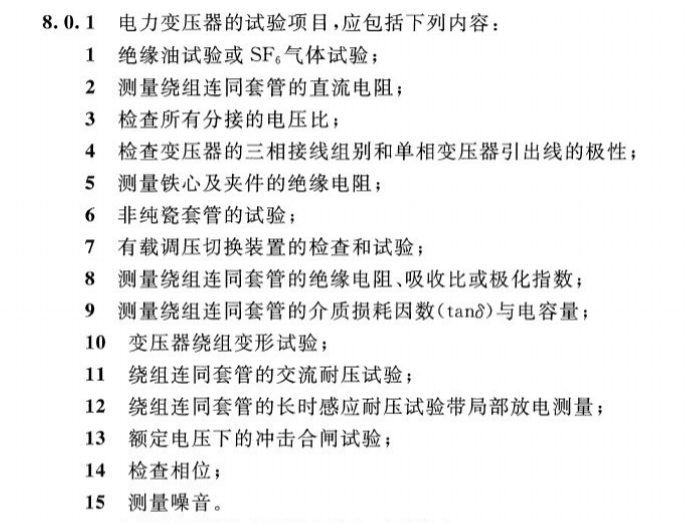

變壓器交接試驗

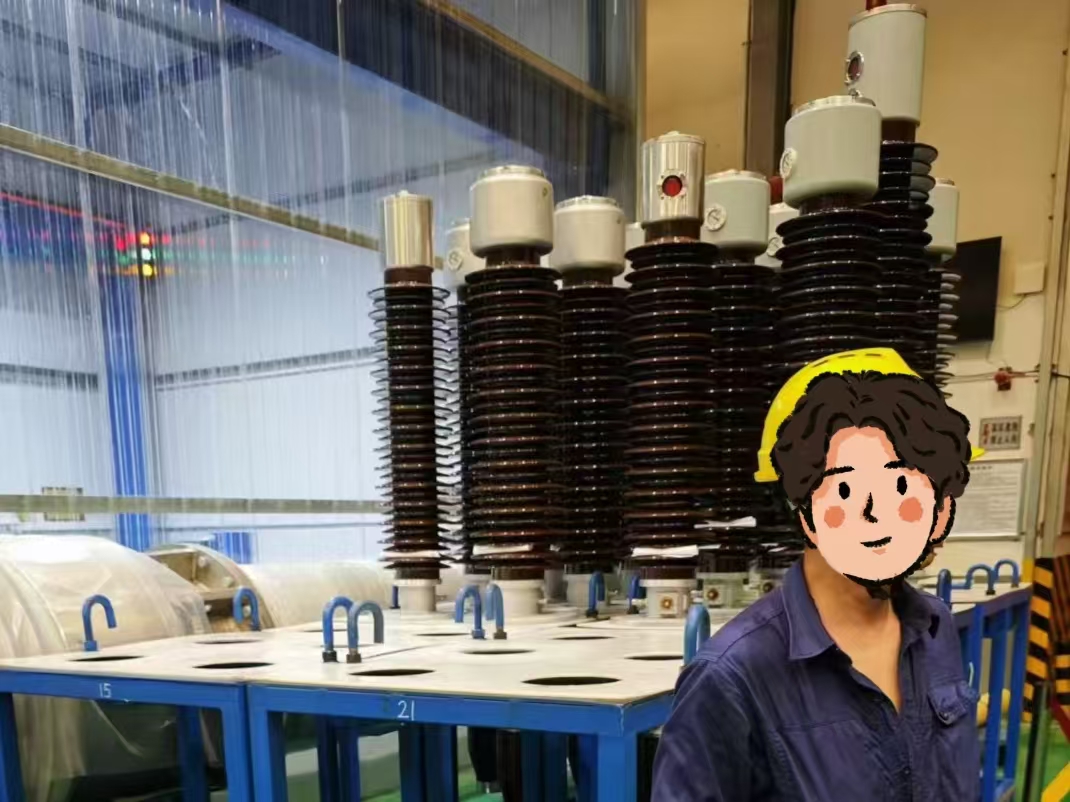

2024年8月21日，在某高壓套管公司對新生產套管進行交接試驗?？蹈咛毓こ處熓褂?a href="http://www.tjjxsd56.com/Cpzx/jueyuanceshiyi/megger-idax-300-350.html" target="_blank">IDAX變壓器抗干擾絕緣診斷分析儀測量新套管的絕緣狀況。

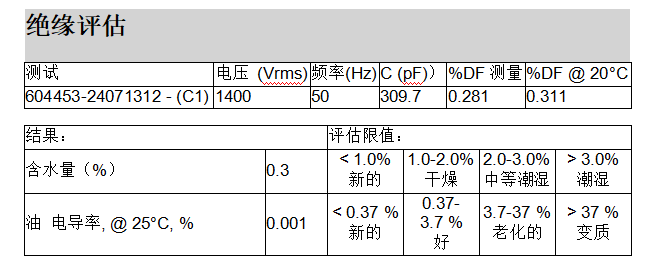

如圖所示，所測得的套管介損和電導率均處于好的狀態，含水量處于新的。

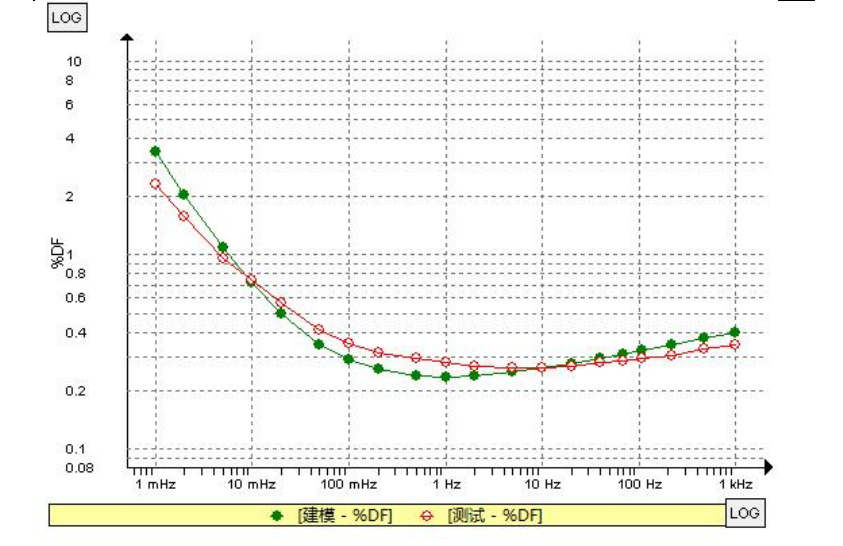

介損隨頻率改變，從左到右頻率逐次增大。可以看到，測試結果曲線十分平滑且與模型曲線基本一致。

★本次測量新套管的含水量及絕緣狀況正常，符合運行標準。

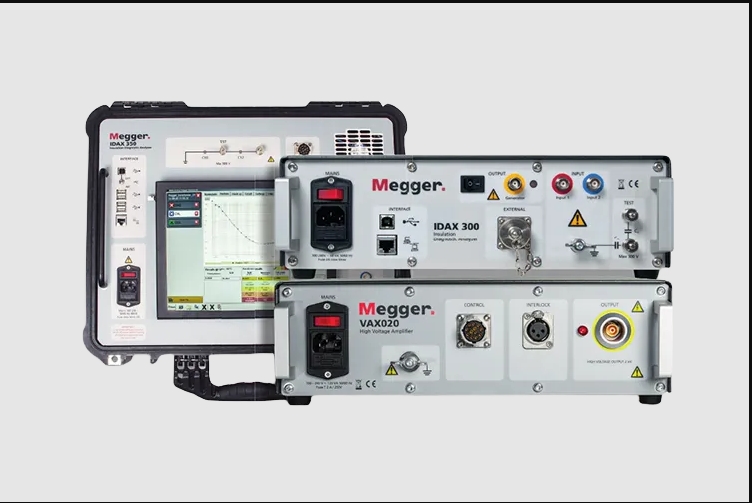

IDAX300 變壓器抗干擾絕緣診斷分析儀

IDAX可以進行變壓器、套管的含水量及絕緣分析，除此也可進行電纜、電抗器、CT等電氣設備的絕緣分析，是一臺基于介電頻率響應技術（DFR），有時也稱作頻域介電譜（FDS）的革命性絕緣診斷儀器。通過測量電力設備的絕緣在0.1mHz-10kHz頻率下的電容和介損值，利用模型對測量結果進行分析，判斷變壓器、套管絕緣系統的“健康狀況”。

另外設備滿足DLT2231-2021油紙絕緣設備頻域介電譜測試導則，設備從1kHz到10mHz測試時間僅需5分鐘，設備外加的2kV高壓放大器，可以滿足在變電站內高電磁場環境下的穩定、*測量，有更好的抗干擾能力。
