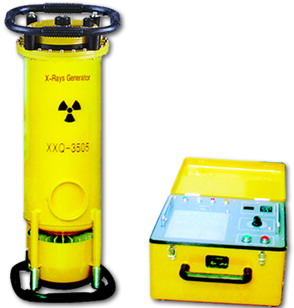

射線的種類很多，其中有X射線、γ射線、中子射線三種。這三種射線都被用于無損檢測，它們被稱作射線探傷儀。其中X射線探傷儀有很廣泛的應用。

一、概述

鍋檢站使用的X射線機有以下幾種型號：200EG-S2;250EG-S2;XXH-3005型。X射線探傷機應定期校檢，以此來修正曝光曲線，參照曝光曲線選擇探傷的工作參數。

二、特點

1.射線探傷機的穿透能力應滿足被檢工件厚度要求;

2.底片靈敏度不低于該工件象質指數的要求;

3.底片黑度控制在D=2.0~4.0之間;

4. 膠片本底灰霧度D≤0.3;

三、試驗方法

1. 照相采用外照法;

2.探傷試件、膠片、增感屏和現場使用的型號、規格等相一致;

3.透照試件：使用階梯試塊;

4. 選擇不同參數曝光，參數不少于三組

四、參數要求

1.射線穿透能量的選擇應滿足GB3323和JB/T4730-2005的要求;

2.曝光量不低于15m.Amin(電流mA，時間min)

3.透照的厚度比值滿足AB級要求;

4.射線照相質量級別為AB級

五、暗室處理

1.藥劑：按膠片生產廠家提供的配方配制;

2. 顯影溫度應控制在18~20℃，顯影時間為5~10分鐘;

3. 洗片按暗室操作規程進行;

六、依據

1. JB/T4730-2005《承壓設備無損檢測》;

七、結果處理

1. 用校驗的結果修正曝光曲線;

2. 若探傷預訂指標不能滿足，可適當降低條件(穿透厚度)，若穿透能力不能滿足工作要求，應進行修理或更換射線管。

八、校驗周期

1. X射線機應每年校驗一次，在工作中應隨時掌握其工作性能。

2.X射線探傷機的電流、電壓表應按照規定進行定期校驗;
