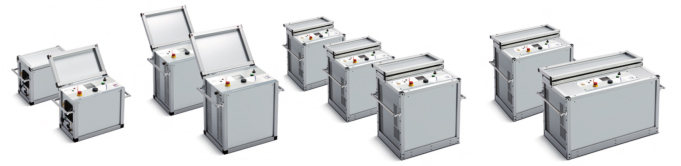

產品簡介
HV系列耐壓測試儀是專門針對電纜耐壓測試、介損診斷、局部放電、外護套測試的診斷分析儀，可廣泛的應用于30kV以下的中壓電（*標準GB50150-2016）。
一臺儀器完成電纜耐壓測試，介損診斷，局部放電測試和外護套測試四種功能。
電纜耐壓測試符合IEEE400.2和GB 50150-2016要求。
電纜外護套檢測符合IEC60502和IEC60229標準。
測試電壓等級多樣可以更好的幫助不同需求的客戶。
高度集成，操作簡單快捷，自動計算泄露電流無需外置測量模塊。
高精度測量介損因數，精度高達1x10 -4。
全自動測量并可以進行個性化測試編輯。
人性化菜單設計考慮到使用人員的操作習慣。
HV系列高壓檢測裝置，只要用來進行電纜超低頻交流耐壓測試和直流耐壓測試。可選配TD測量模塊和PD測量模塊即可對電纜的介質損因數和局部放電進行測量。
應用領域
電網公司中壓電纜
高鐵及地鐵公司
電纜廠
電纜安裝工程公司
產品特點
一機多用，可進行超低頻交流耐壓，直流耐壓，外護套故障等三種測試
擁有絕緣電阻和電容測量功能
對比市場上同類儀器 HV 系列的體積小輸出功率高， 便攜， 性能好， 結實耐用菜單設置簡單易懂， 即使沒有經過培訓的技術人員也可以輕松使用
輸入與負載無關，輸出波形均勻
市面上很多 VLF 測試設備會有輸出電壓波形失真的情況， HV 系列使用了全球*先進的技術， 即便供電電壓的電能質量非常差， HV 系列總能輸出高質量的電壓
實時波形顯示
實時輸出的電壓波形會顯示在 LCD 顯示屏上， 像客戶提供有價值的診斷信息。若在測試過程中出現絕緣擊穿， HV 系列不僅會顯示絕緣擊穿的信息， 還會記錄下瞬時擊穿電壓和時間
過載及過電流
市場上大多數的耐壓測試儀都不能分析過載或者故障負載， 兩者都會終端儀器輸出電壓。HV 系列的儀器能夠分析負載情況，區分是過載還是負載故障， 因此避免誤中斷。
安全模式，自動跳閘模式
如果測試時出現故障操作人員應立即手動中斷電壓輸出， 進一步檢查故障。默認的 trip 模式， 在出現負載故障時能夠快速管段輸出電壓， 不會對單個故障點造成損害。
技術參數
| HV系列 | HV34 | HV60 | HV90 | HV94 |
|
輸出電壓 VLF 正弦波 DC VLF 方波 |
34 kV, 24 kV rms ± 34 kV 34 kV |
62 kV, 44 kV rms ± 60 kV 60 kV |
90 kV, 64 kV rms ± 90 kV 90 kV |
94 kV, 66 kV rms ± 90 kV 90 kV |
| 輸出電流 *大 | 15 mA | 40 mA | 65 mA | 65 mA |
| 輸出負載 |
0,5 μF @ 0.1 Hz @ 24 kV rms |
1 μF @ 0.1 Hz @ 44 kV rms |
1 μF @ 0.1 Hz @ 61 kV rms |
0,75 μF @ 0.1 Hz @ 66 kV rms |
| *大容抗 * | 12,0 μF | 10,0 μF | 10,0 μF | 10,0 μF |
| 輸出模式 |
AC (VLF) 對稱， 在全范圍內不受載荷影響， DC （正極或負極）， Burn / Fault Condition 或 Fault Trip Mode， 電纜護套檢測 |
|||
| DDD ? - 雙放電設備 | - | - | - | - |
| 50 Hz - 12 kV 回授保護 | - | - | - | - |
| USB / Bluetooth | - | - | - | - |
| 尺寸 長 x 寬 x 高 (mm) | 430 x 250 x 360 | 450 x 445 x 615 | 540 x 445 x 615 | 540 x 445 x 615 |
| 重量 | 19,5 kg | 57 kg | 127 kg | 127 kg |

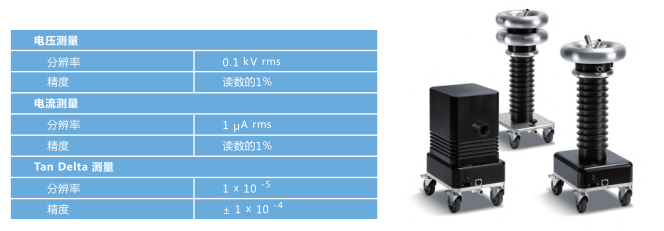

可升級部分放電（PD） — 和Tan Delta診斷（TD）系統
Tan Delta測量是分析電纜或者其他電氣設備例如變壓器、轉動電機及介電狀況的一種經過實踐檢驗、簡易、可靠的檢測方法。用這種方法可以簡易而明確的識別出存在問題的電纜。
具體詳情可關注北京熙縝隆博環保科技有限公司，代理電纜VLF高壓檢測裝置，如需購買，可聯系我們在線客服咨詢010-68940148，我們會誠摯的為您解答。
