控制變壓器

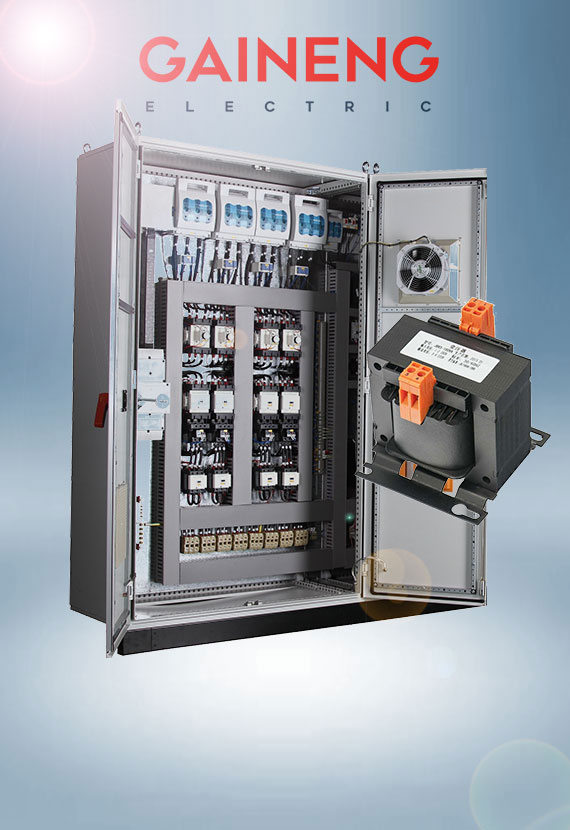

控制變壓器主要適用于交流50Hz（或60Hz），電壓1000V 及以下電路中，在額定負載下可連續長期工作。通常用于機床、機械設備中作為電器的控制照明及指示燈電源。在實際的應用中常用的參數有380V轉220V、380V轉36V、380V轉24V、380V轉12V和220V轉36V、220V轉24V、220V轉12V。控制變壓器在電控柜設計應用時，會有兩臺或兩臺以上的,電控柜控制變壓器，每臺電控柜控制變壓器帶有若干配電柜，其中的一臺電控柜控制變壓器出現故障以后，合上聯絡柜的開關，就可以實現故障電控柜控制變壓器所連帶的配電柜不會發生停電的現象。從運行方式上來說，正常狀態下，聯絡斷開，兩臺電控柜控制變壓器會獨立運行，當其中一臺出現故障的時候，斷開其總路開關，合上聯絡開關，負荷供電就會由另一臺設備提供供電保障。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

控制變壓器|BK控制變壓器|JBK控制變壓器規格表

型號	Bmax(mm>	Dmax(mm>	Emax(mm>	安裝孔距Ａ(mm>	安裝孔距	安裝孔	Fmax(mm>
型號	Bmax(mm>	Dmax(mm>	Emax(mm>	安裝孔距Ａ(mm>	C(mm>	KxJ(mm>	Fmax(mm>
JBK3/JBK5-40, 63	78	65	80	56	46	5x8	1
JBK3/JBK5-100	84	84	92	64	64	5x9	2
JBK3/JBK5-160	96	90	100	84	70	6.5x11	1.5
JBK3/JBK5-250	96	105	100	84	83	6.5x11	1.5
JBK3/JBK5-500	120	120	125	90	97	7x13	1.5
JBK3/JBK5-630	150	130	145	122	100	7.5x20	2
JBK3/JBK5-1000	150	130	145	122	100	7.5x20	2
JBK3/JBK5-1500	168	145	160	130	110	8x20	2
JBK3/JBK5-2000	168	145	180	130	110	8x20	2
JBK3/JBK5-2500	250	200	175	200	200	8x20	2
JBK3/JBK5-3000	250	200	180	200	200	8x20	2
JBK3-4000	250	200	185	200	200	7.5x12.5	3
JBK3-5000	250	200	195	200	200	7.5x12.5	3

1.常規額定輸入電壓：440V/380V/220V,特殊輸入電壓要求可根據用戶需求設計生產；

2.常規額定輸出電壓：控制變壓器有110V/127V/220V;照明變壓器有34V/36V;信號控制變壓器有6V/12V等。

控制變壓器執行標準

VDE 0550,

JB 5555-2002，

GB 19212.3-2006，

JB/T 8750-1998，

GB 9706.1-2007

控制變壓器是我國在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型干式變壓器，從63VA到5000VA之間，符合IEC439、GB5226，JB/T5555等國際、國家標準，繞組采用脫胎整列繞制方法;變壓器的絕緣等級達到F級，產品性能達到國內外先進水平。控制變壓器廣泛適用于交流50Hz至60Hz，電壓690V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、儀器，儀表的控制等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置，繞組容量的分配、次級單相繞組的配備等，均可根據用戶的要求進行精心的設計與制造。

控制變壓器材質:

鐵芯材質為優質高矽硅鋼片，導線為耐溫180度耐壓2500V(相對5000V)，有效降低產品運行時損耗，確保產品的穩定性。

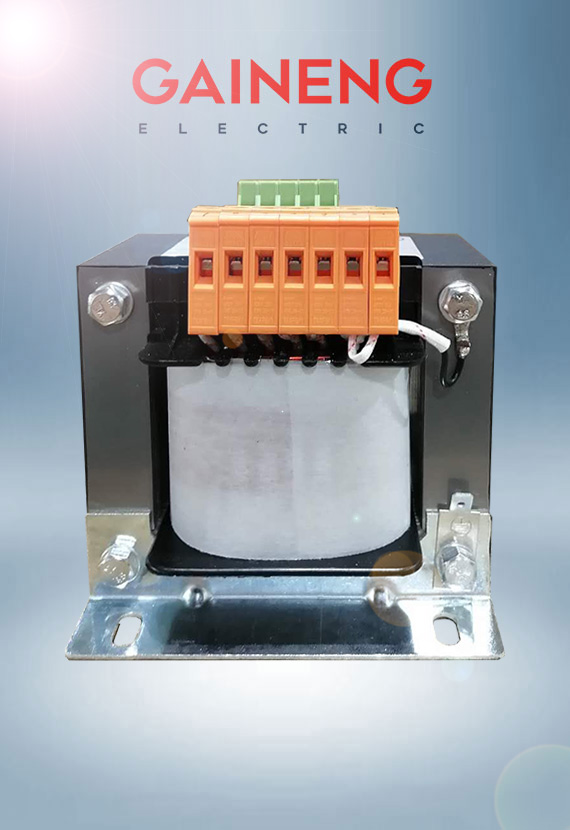

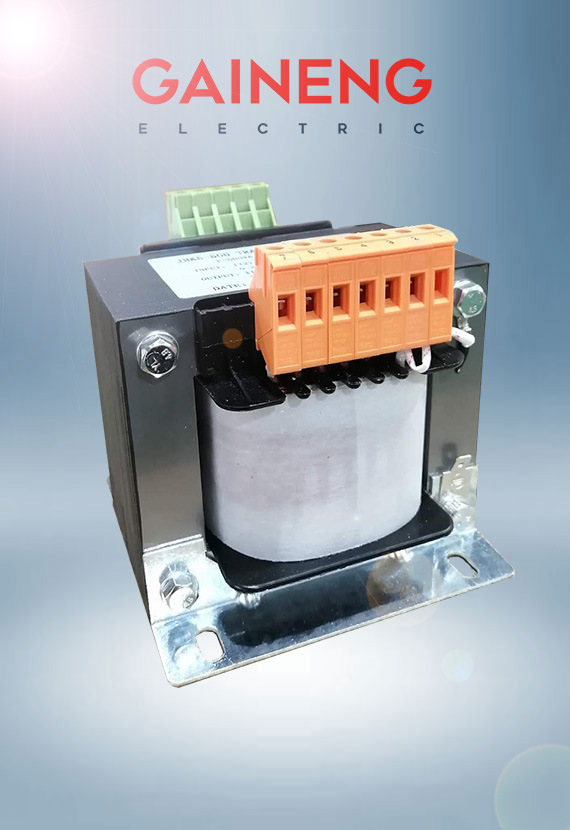

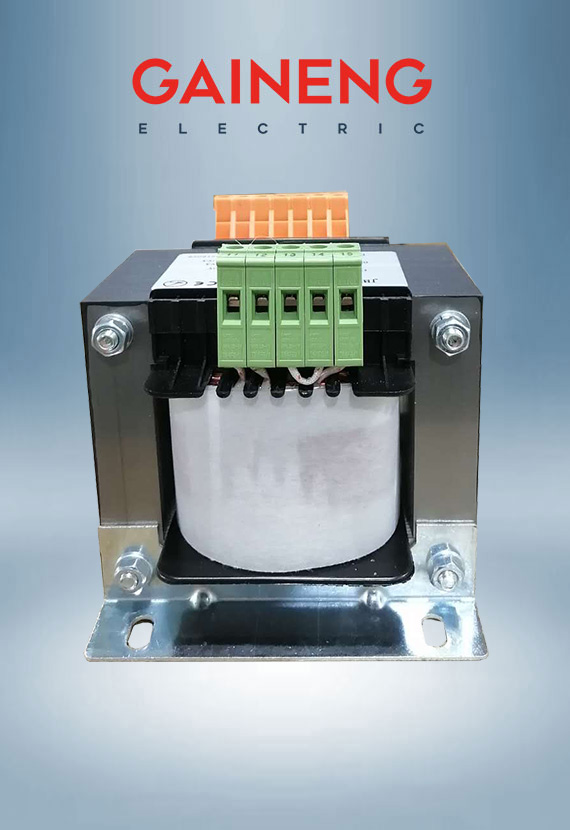

名稱:BK控制變壓器，JBK3/JBK5機床控制變壓器型號 JBK3/JBK5(63VA-5000VA)

輸入電壓: 110V、220V、380V、690V(客戶可以自定電壓)

輸出電壓: 6V、6.3V、9V、12V、24V、48V、100V、110V、120V、220V(客戶可以自定電壓)

效率: 97%

波形失真: 無附加波形失真

保護: 具有過流保護，可連續無人值守工作

絕緣電阻: ≥150MΩ

電氣強度: 工頻正弦電壓2500V歷時1分鐘無擊穿及閃絡現象

過載能力: 二倍的額定電流，維持1分鐘

環境溫度: -15-+40(℃)
